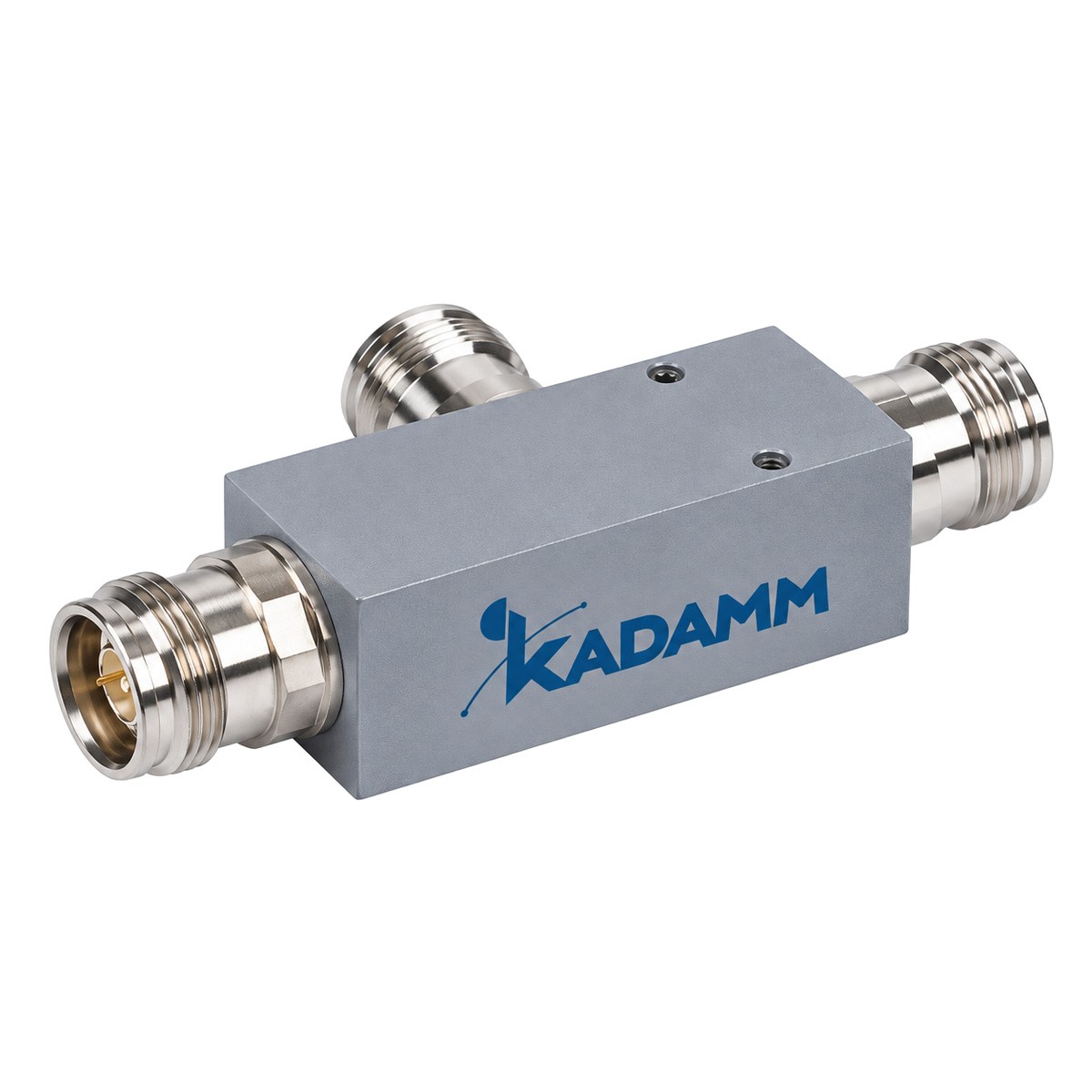

Направленный ответвитель (таппер) КАДАММ ДН-340/6000 — деление 2:1 … 1000:1, 340–4000 и 5100–6000 МГц

Идут от входа системы к концу магистрали: на каждой антенне нужен заданный уровень, а уровень на магистрали падает от ответвителя к ответвителю. Ближние антенны получают отвод с большим ответвлением, дальние — с меньшим, последний отвод иногда делают делителем.

В расчёт входят потери кабеля между отводами и потери проходного тракта каждого ответвителя. Пришлите схему системы и уровни на входе — посчитаем ответвления и подберём модели КАДАММ. Схему с рассчитанными ответвлениями сохраняют в документации, чтобы при расширении системы не пересчитывать её заново.

Делитель делит мощность поровну и ставится в точке симметричного ветвления. О делит неравно: в отвод — малая часть, в магистраль — большая, и подходит для антенн, расположенных друг за другом на разном удалении.тветвитель мощности (таппер) На практике в одной системе есть и те и другие.

Сочетая ответвители с разным ответвлением, можно дать одинаковый уровень на всех антеннах длинной магистрали — делителями этого добиться нельзя без лишних потерь и аттенюаторов. Выбор между ними делают по схеме размещения антенн на объекте и длинам магистралей.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн дБн.

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Допустимая мощность — ≤250 / 800 Вт (N), ≤300 / 1500 Вт (4.3-10), ≤500 / 2000 Вт (7-16). В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё.

Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
