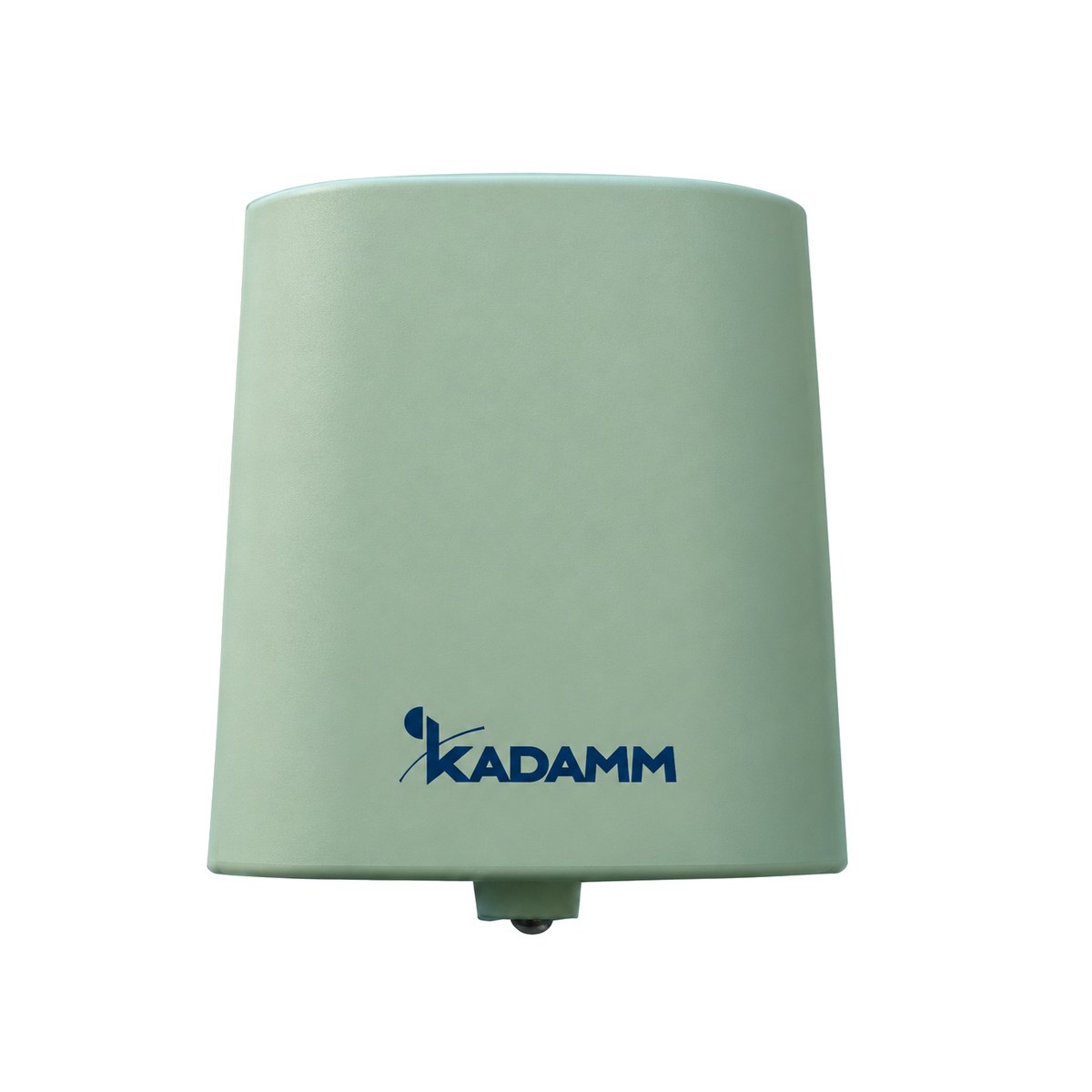

KADAMM O-ATP14 — наружные панельные антенны 1710–2170 МГц, 14 дБи, луч 60–65°, N или SMA

Подойдёт, если диапазоны репитера лежат в полосе 1710–2170 МГц. Донорскую панель направляют на базовую станцию, сервисную — в зону покрытия; главное условие — развязка между ними больше усиления репитера, иначе он возбуждается. Донорскую антенну направляют на ту базовую станцию, которая обслуживает объект, а не на ближайшую.

Развязку набирают разносом антенн по вертикали, ориентацией «спиной» друг к другу и стенами здания между ними. Пришлите схему объекта и модель репитера — подскажем расстановку. После установки развязку проверяют замером: репитер должен работать без самовозбуждения на полном усилении.

Ширину зоны задаёт луч 60–65° / 25°: на расстоянии 1 км это полоса около 1155 м. Дальность зависит от мощности, высоты установки, рельефа и чувствительности абонентских устройств, а не только от усиления антенны. Для точной оценки учитывают и высоту установки: чем выше панель, тем дальше уходит граница зоны.

Если зона шире луча, ставят две–три панели под разными азимутами или берут модель с более широким лучом. Пришлите карту зоны и точку установки — посчитаем покрытие и подберём панель KADAMM. Расчёт учитывает и соседние сети в той же полосе, чтобы новая зона им не мешала.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 1710–2170 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: сети GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3/n3, B1/n1). Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.

Разъём антенны — SMA, N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Пришлите длину трассы — подберём кабельную сборку KADAMM с разъёмами. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: крепление — на трубу; масса — 0,45 кг; предельный ветер — 60 м/с. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
