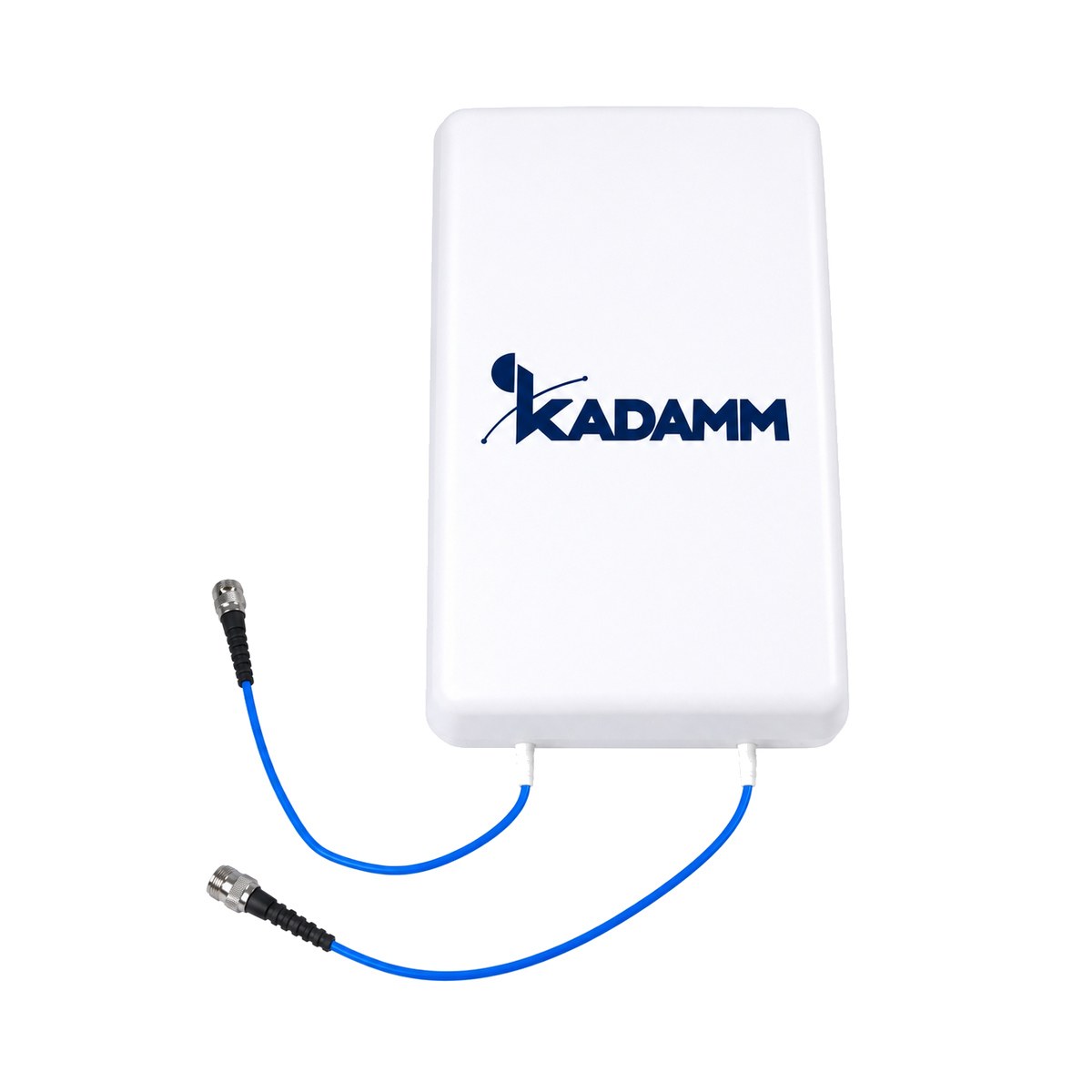

KADAMM I-ATP8-600/6000M — внутренняя панельная антенна 4G/5G/Wi-Fi MIMO 600–6000 МГц, 5–8,5 дБи

В вытянутой зоне — коридоре, тоннеле, складском проходе — направленная антенна светит вдоль неё, и сигнал уходит дальше по прямой. Одна такая антенна заменяет две–три потолочные, а значит, меньше кабеля, делителей и монтажных работ. Для покрытия лифтовых шахт и лестниц направленные антенны тоже удобнее: они светят вдоль шахты.

В открытых помещениях и на этажах сложной планировки удобнее потолочные антенны с круговой диаграммой. Часто их сочетают: потолочные — в залах, направленные — в коридорах. Расстановку подскажем по планам этажей. Сочетание обоих типов обычно даёт наименьшее число антенн на объект.

Антенну ставят в начале или середине зоны и разворачивают вдоль неё, без препятствий перед лицевой стороной: металлические двери, стеллажи и колонны в луче заметно ослабляют сигнал. Ширина луча 100° / 90° / 65° / 45° / 23° по горизонтали задаёт, какую ширину зоны она закрывает.

После монтажа уровень сигнала проверяют на дальнем краю зоны; если его не хватает, добавляют вторую антенну с противоположного конца. Пришлите план — подскажем точки установки и число антенн. Результаты замеров удобно сохранить на плане — они пригодятся при расширении системы.

Разъём антенны — N / 4.3-10; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Внутри здания перемычку от магистрали делают как можно короче, без резких изгибов и пережатий; длинные участки прокладывают кабелем с низкими потерями. Пришлите схему системы — подберём перемычки и разъёмы под антенну. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: масса — 0,7 кг. Антенну ставят так, чтобы между ней и зоной обслуживания не было металлических конструкций, коробов и колонн, а кабель подходил к разъёму без натяга. Антенны не ставят вплотную к металлическим потолочным плитам и вентиляционным коробам — они искажают диаграмму.

Положение антенн в здании определяет проект покрытия: по нему же проверяют, что уровень сигнала на краях зоны достаточен, а утечка сигнала наружу через окна не мешает сети снаружи. Пришлите поэтажные планы — подскажем расстановку и число антенн. После монтажа уровни сигнала проверяют замерами по всей зоне.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 600–6000 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2,5 / не более 1,8 / не более 2,0), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна. По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
