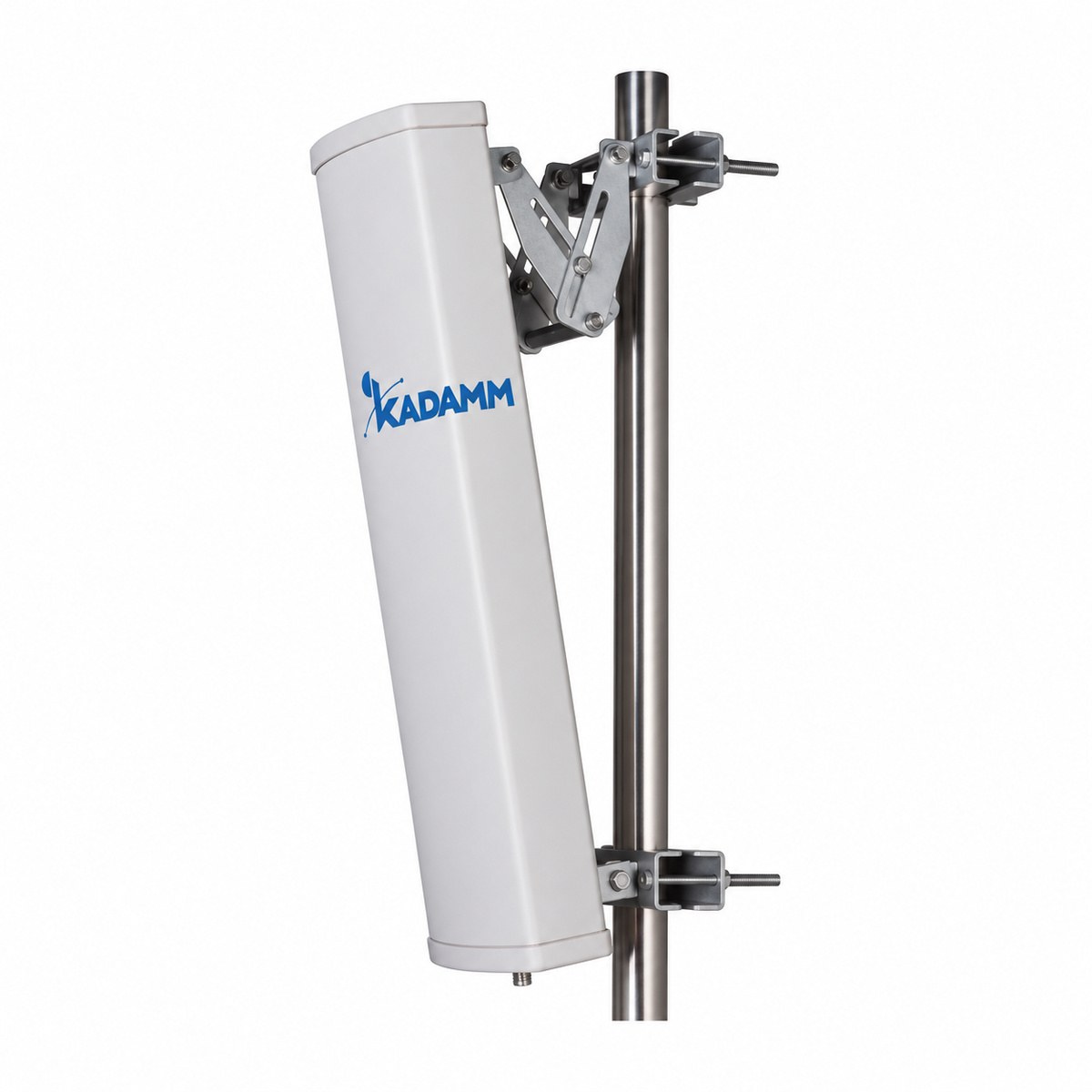

Секторные антенны 698–960 МГц (2G–5G, LTE, 5G NR): 12 дБи, 1 порт, 1 модель.
Серия КАДАММ SCTC — секторные антенны для диапазона 698–960 МГц (2G–5G, LTE, 5G NR): 1 модель с усилением 12 дБи, 1 порт. Модели отличаются усилением, шириной диаграммы направленности и числом портов; полоса, разъём и габариты каждой модели — в таблице «Исполнения».
Применение — модемы, роутеры, репитеры и системы покрытия 2G–5G.
| Параметр | Значение |
|---|---|
| Диапазон | 698–960 МГц (2G–5G, LTE, 5G NR) |
| Усиление | 12 дБи |
| Порты | 1 порт |
| КСВН | ≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 4 кг |
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM SCTC-12 | 698-960 МГц | 12 | 65°/32° | 1 (вертикальная) | N (розетка) | 1600×288×130 мм |
Длина кабеля, разъём и крепёж по заказу — уточняйте у менеджера.
М.одемы, роутеры, репитеры и системы покрытия 2G–5G
Антенна выбранной модели и крепёж (по модели).
| Параметр | SCTC | OMC | PNC | RDC | YGC | CL24 | OM24 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 698–960 МГц (2G–5G, LTE, 5G NR) | 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR) | 617–7125 МГц (2G–5G, LTE, 5G NR) | 617–960 / 1710–3800 / 4900–6000 МГц (2G–5G, LTE, 5G NR) | 600–960 МГц (2G–5G, LTE, 5G NR) | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) |
| Коэффициент усиления | 12 дБи | 11 дБи | 9–18 дБи | 3–4 дБи | 8–16 дБи | 3 дБи | 4–13 дБи |
| Тип | секторная антенна | всенаправленная антенна | панельная антенна | штыревая антенна | антенна Яги | потолочная антенна | всенаправленная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM SCTC крепление: мачта Ø40–Ø60 мм, масса 4 кг.
У KADAMM SCTC: диапазоны 698–960 МГц (2G–5G, LTE, 5G NR), усиление 12 дБи, тип секторная антенна. У KADAMM OMC: диапазоны 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR), усиление 11 дБи, тип всенаправленная антенна.
Артикул для заказа — KADAMM SCTC, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM SCTC могут уточняться без уведомления.
Поставляем KADAMM SCTC — секторные антенны 698–960 МГц: 12 дБи, 1 модель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
