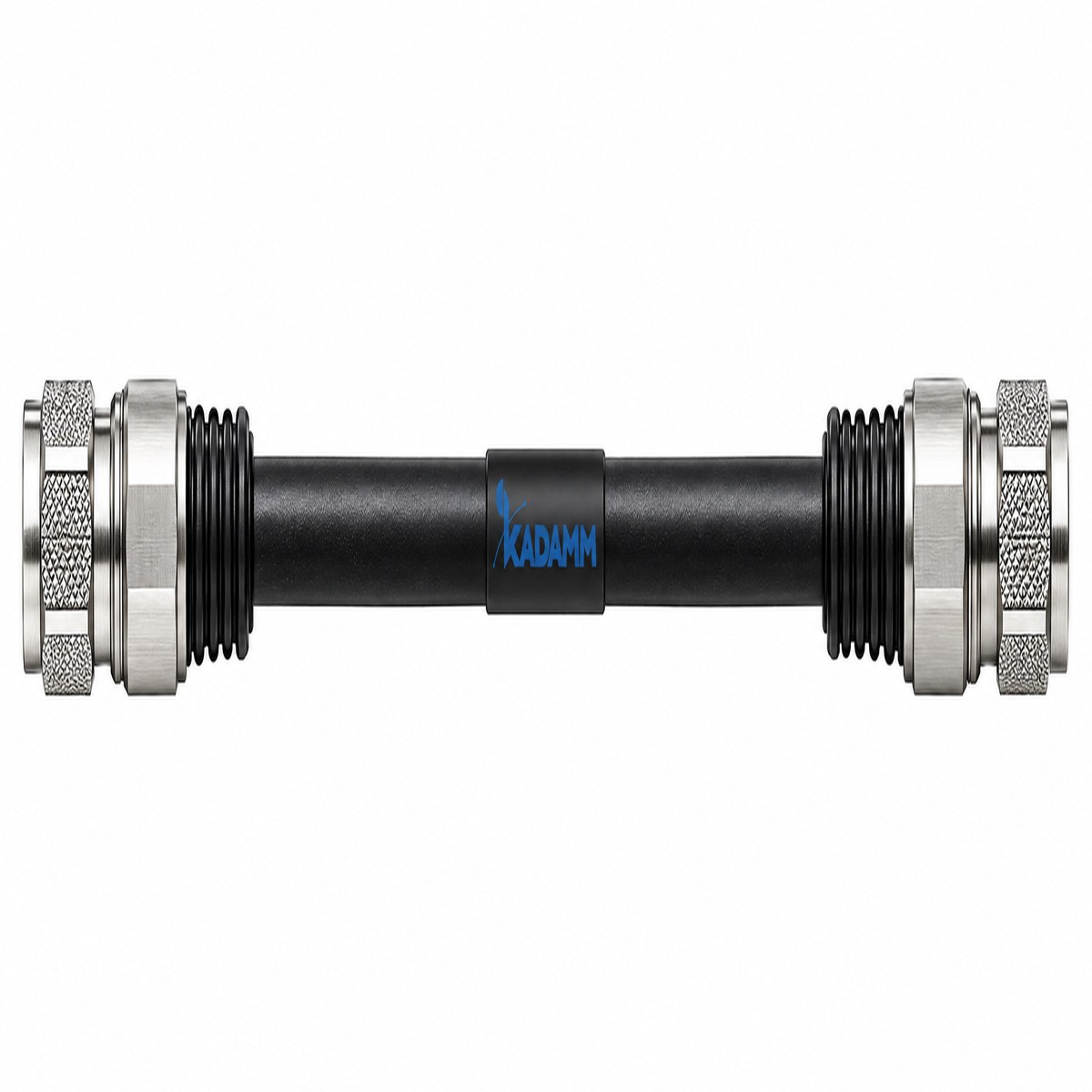

Кабельные сборки (джамперы) КАДАММ ДЖ-12С-N — сборки 1/2″ с разъёмом N (N – N, N – 4.3-10, N – 7/16 DIN)
Готовые коаксиальные сборки 50 Ом: сборки 1/2″ с разъёмом N (N – N, N – 4.3-10, N – 7/16 DIN), кабель 1/2″ супергибкий, 5 исполнений. Длина — по заказу, у сборок «-Г» — защитные колпаки на разъёмах.
О модели
KADAMM ДЖ-12С-N — кабельная сборка. Основные данные: вносимое ослабление по формуле исполнения, L — длина сборки, м; PIM3 не выше −158 дБн. В карточке 5 исполнений; параметры каждого — в таблице «Исполнения».
Кабельная сборка — отрезок коаксиального кабеля (1/2″ супергибкий) с установленными и проверенными соединителями. Её ставят перемычкой между радиомодулем, антенной и пассивными устройствами, где нужен гибкий кабель с заданной длиной и соединителями.
Вносимое ослабление сборки растёт с частотой и длиной — для исполнений оно задано в таблице через длину L: поэтому длину выбирают по месту, без лишнего запаса. Заводская сборка выгоднее самостоятельной разделки тем, что её КСВН и интермодуляция проверены после изготовления.
Интермодуляция третьего порядка (PIM3) — не выше −158 дБн: так нормируют, насколько продукты смешения двух несущих слабее самих несущих. Нелинейность возникает на контактах и в материалах: окисленных поверхностях, плохо затянутых соединителях, ферромагнитных включениях. Когда через сборка идут несущие нескольких передатчиков, продукты 2f1 − f2 и 2f2 − f1 могут попасть в приёмный канал и поднять шум системы — поэтому интермодуляцию всей линии определяет её худший элемент.
Сопряжение с трактом: волновое сопротивление 50 Ом. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
Конструкция: рабочая температура −45…+85 °C.
Ключевые особенности
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–3 ГГц; DC–6 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Конструкция
| Параметр | Значение |
|---|---|
| Кабель | 1/2″ супергибкий |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-12С-NM/NM-L | N вилка – N вилка | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−155 дБн | IP67 |
| ДЖ-12С-NM/NF-L | N вилка – N розетка | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,25 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−155 дБн | IP67 |
| ДЖ-12С-43M/NM-L | 4.3-10 вилка – N вилка | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-43M/NMR-L | 4.3-10 вилка – N вилка угловая | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-716M/NM-L | 7/16 DIN вилка – N вилка | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−155 дБн | IP67 |
L — длина сборки в метрах, задаётся при заказе. Сборки другой длины с колпаками и другие сочетания разъёмов — уточняйте у менеджера.
Стандарты и протоколы
Применение
Перемычки (джамперы) на сайтах базовых станций — между радиомодулями и антеннами, между фидером и оборудованием; кабельные соединения в системах внутреннего покрытия и в шкафах оборудования.
Кластерные сборки с групповыми соединителями соединяют многопортовые антенны и радиомодули одним разъёмом на несколько трактов — так быстрее монтаж и меньше ошибок при подключении.
Как подобрать
Соединители. По оборудованию на обоих концах — без переходов.
Длина. По месту, без лишнего запаса.
Частота. Рабочая частота системы — внутри полосы сборки.
Интермодуляция. PIM3 не выше −158 дБн; остальные элементы линии — не хуже.
Комплект поставки
Изделие выбранного исполнения, паспорт.
Сравнение оборудования KADAMM

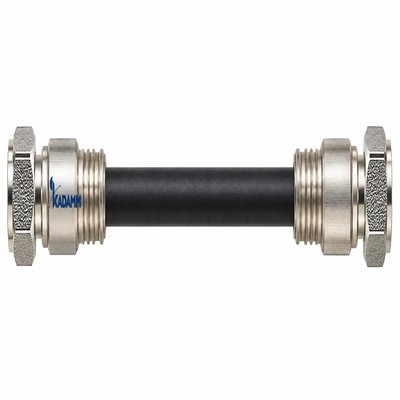

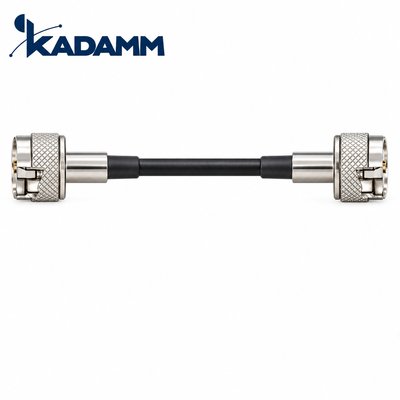

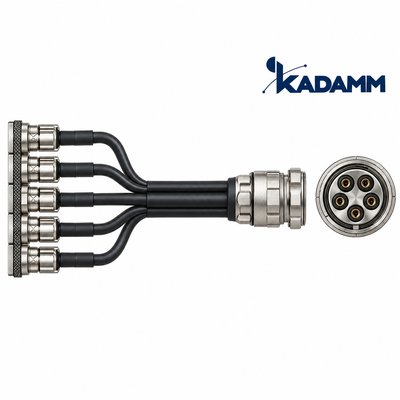

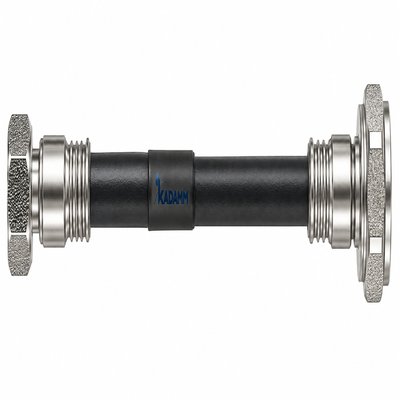

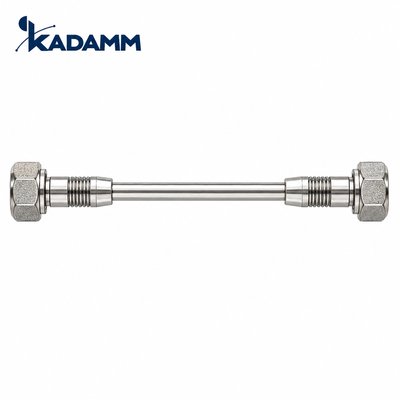

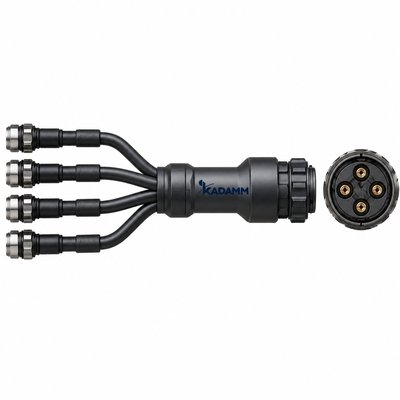

| Параметр | ДЖ-12С-N | ДЖ-NEX10 | ДЖ-N | ДЖ-14С-MQ4F | ДЖ-14С-MQ5F | ДЖ-12С-43 | ДЖ-14С-43 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | DC–3 ГГц / DC–6 ГГц | DC–6 ГГц | DC–3 ГГц | DC–6 ГГц | DC–6 ГГц | DC–6 ГГц / DC–9 ГГц | DC–3 ГГц |
| Тип | кабельная сборка | кабельная сборка | кабельная сборка | кабельная сборка | кабельная сборка | кабельная сборка | кабельная сборка |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
Длину выбирают по трассе с небольшим запасом на изгибы и подход к соединителям. Лишняя длина добавляет вносимое ослабление, а свёрнутая бухта у оборудования мешает обслуживанию; слишком короткая сборка тянет соединители и ломается от вибрации. Запас по длине в несколько сантиметров достаточен для подхода к соединителю.
Длина входит в обозначение исполнения. Пришлите схему подключения и расстояния — подберём сборки с нужными соединителями и посчитаем их ослабление на рабочей частоте. Для типовых длин сборки есть на складе, нестандартные изготавливают под заказ по вашей длине.
Без резких изгибов и перекручивания: радиус изгиба не должен быть меньше допустимого для данного кабеля, особенно у соединителей, где изгиб нагружает место заделки. Сборку закрепляют так, чтобы её вес и вибрация не ложились на соединители. У многожильных и супергибких кабелей допустимый радиус изгиба меньше, чем у жёстких фидеров.
На улице соединения герметизируют, а сборку защищают от ультрафиолета и механических повреждений. После монтажа линию проверяют на КСВН и, в многооператорских системах, на интермодуляцию. Сборки разных систем в одном коробе маркируют на обоих концах.
Это уровень продуктов интермодуляции третьего порядка относительно несущих. Чем ниже значение в дБн, тем меньше сборка само рождает помех, когда через него проходят несколько мощных несущих разных систем или операторов. Значение получено при условиях испытания, указанных в таблице характеристик, и сравнивать его можно только при тех же условиях.
Интермодуляцию линии определяет худший элемент: соединители, перемычки и нагрузки берут того же класса, соединения затягивают моментным ключом и защищают от влаги. Проверку линии выполняют анализатором PIM после монтажа, до ввода системы в работу. Анализатор PIM подключают к линии вместо базовой станции и проверяют её целиком, вместе с антеннами и всеми соединениями.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ДЖ-12С-N, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ДЖ-12С-N могут уточняться без уведомления.
