Кабельные сборки (джамперы) КАДАММ ДЖ-N — сборки N на тонком кабеле (RG223, 8D-FB)
KADAMM ДЖ-N — техническое описание (PDF)
товары бренда i

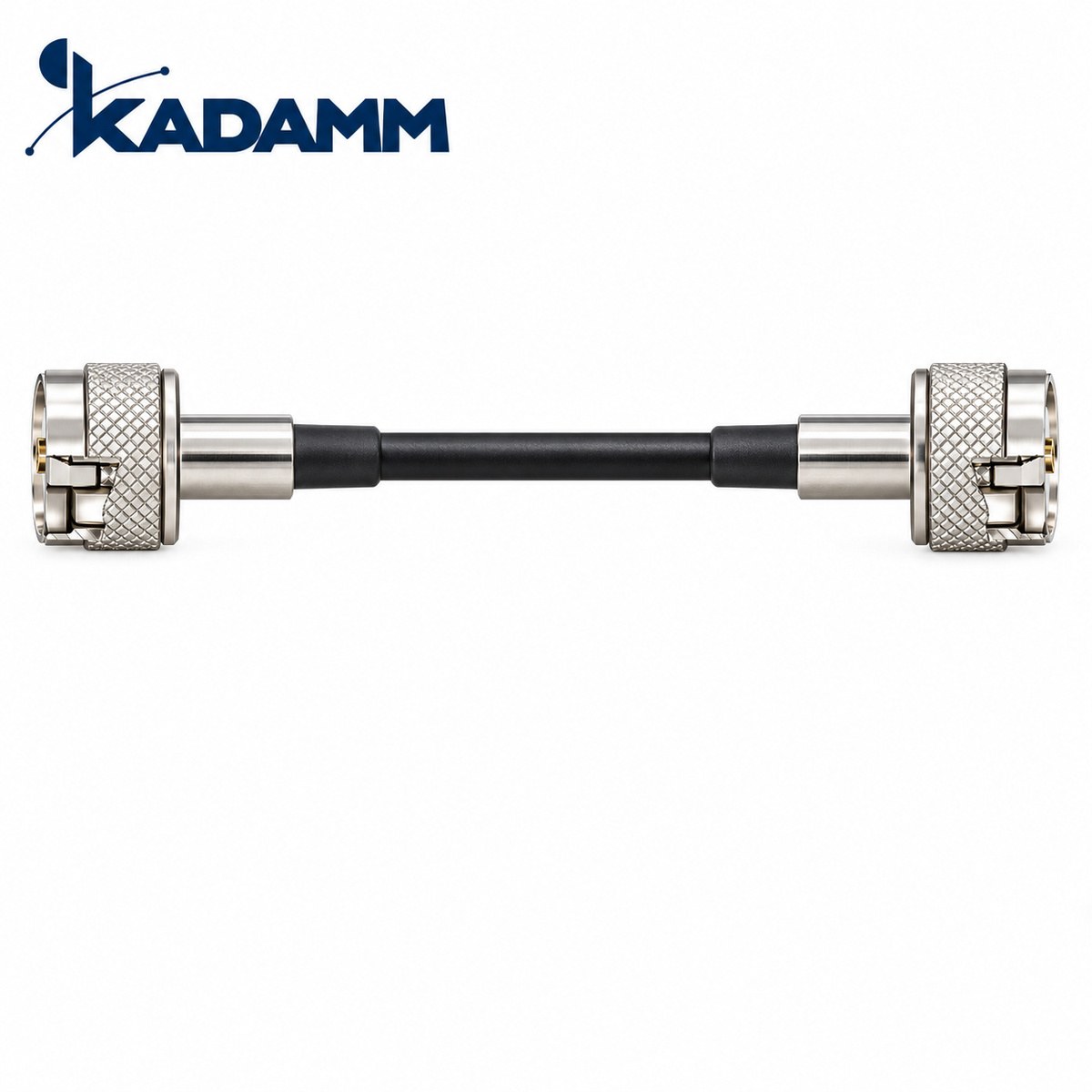

Кабельные сборки (джамперы) КАДАММ ДЖ-N — сборки N на тонком кабеле (RG223, 8D-FB)
Готовые коаксиальные сборки 50 Ом: сборки N на тонком кабеле (RG223, 8D-FB), кабель 8D-FB / RG223, 2 исполнения. Длина — по заказу, у сборок «-Г» — защитные колпаки на разъёмах.
О модели
KADAMM ДЖ-N — кабельная сборка. Основные данные: вносимое ослабление по формуле исполнения, L — длина сборки, м. В карточке 2 исполнения; параметры каждого — в таблице «Исполнения».
Кабельная сборка — отрезок коаксиального кабеля (8D-FB / RG223) с установленными и проверенными соединителями. Её ставят перемычкой между радиомодулем, антенной и пассивными устройствами, где нужен гибкий кабель с заданной длиной и соединителями.
Вносимое ослабление сборки растёт с частотой и длиной — для исполнений оно задано в таблице через длину L: поэтому длину выбирают по месту, без лишнего запаса. Заводская сборка выгоднее самостоятельной разделки тем, что её КСВН и интермодуляция проверены после изготовления.
Сопряжение с трактом: волновое сопротивление 50 Ом. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
Конструкция: рабочая температура −45…+85 °C.
Ключевые особенности
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–3 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Конструкция
| Параметр | Значение |
|---|---|
| Кабель | 8D-FB; RG223 |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-RG223-NM/NM-L | N вилка – N вилка | RG223 | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,27·L + 1,0 дБ на 3 ГГц | не нормируется | IP67 |
| ДЖ-8D-NM/NF-L | N вилка – N розетка | 8D-FB | по заказу | DC–3 ГГц | ≤1,25 (DC–3 ГГц) | ≤0,3·L + 0,3 дБ на 2,5 ГГц | не нормируется | IP67 |
L — длина сборки в метрах, задаётся при заказе. Сборки другой длины с колпаками и другие сочетания разъёмов — уточняйте у менеджера.
Стандарты и протоколы
Применение
Перемычки (джамперы) на сайтах базовых станций — между радиомодулями и антеннами, между фидером и оборудованием; кабельные соединения в системах внутреннего покрытия и в шкафах оборудования.
Кластерные сборки с групповыми соединителями соединяют многопортовые антенны и радиомодули одним разъёмом на несколько трактов — так быстрее монтаж и меньше ошибок при подключении.
Как подобрать
Соединители. По оборудованию на обоих концах — без переходов.
Длина. По месту, без лишнего запаса.
Частота. Рабочая частота системы — внутри полосы сборки.
Комплект поставки
Изделие выбранного исполнения, паспорт.
Сравнение оборудования KADAMM

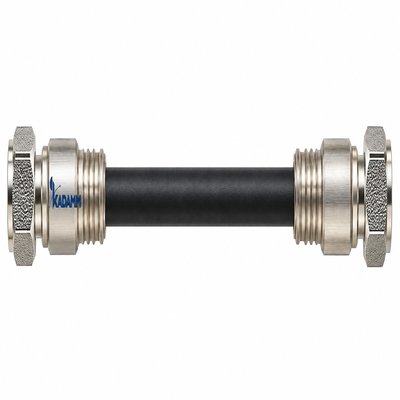

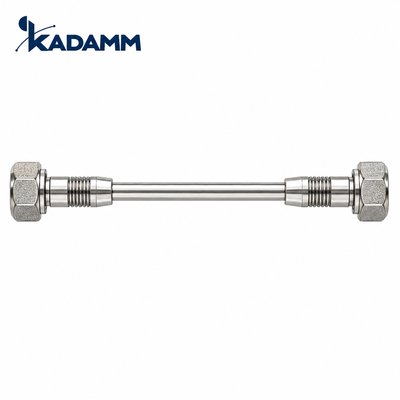

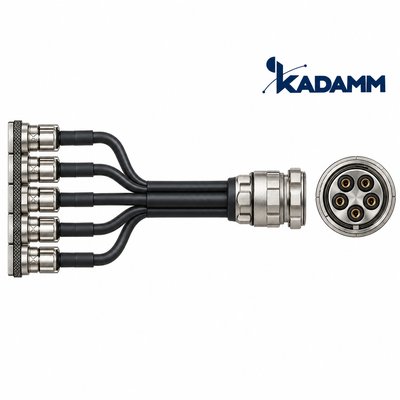

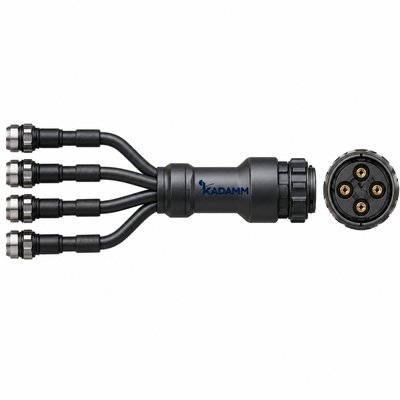

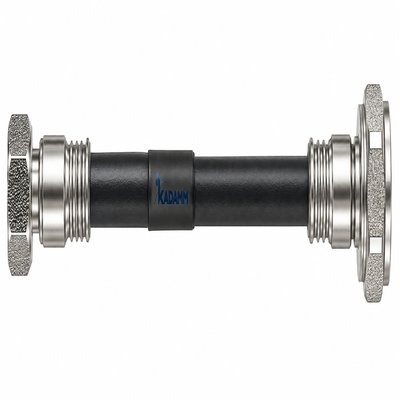

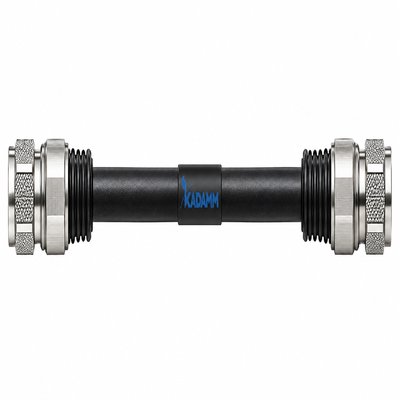

| Параметр | ДЖ-N | ДЖ-NEX10 | ДЖ-12С-N | ДЖ-14С-MQ4F | ДЖ-14С-MQ5F | ДЖ-12С-43 | ДЖ-14С-43 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | DC–3 ГГц | DC–6 ГГц | DC–3 ГГц / DC–6 ГГц | DC–6 ГГц | DC–6 ГГц | DC–6 ГГц / DC–9 ГГц | DC–3 ГГц |
| Тип | кабельная сборка | кабельная сборка | кабельная сборка | кабельная сборка | кабельная сборка | кабельная сборка | кабельная сборка |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
Длину выбирают по трассе с небольшим запасом на изгибы и подход к соединителям. Лишняя длина добавляет вносимое ослабление, а свёрнутая бухта у оборудования мешает обслуживанию; слишком короткая сборка тянет соединители и ломается от вибрации. Запас по длине в несколько сантиметров достаточен для подхода к соединителю.
Длина входит в обозначение исполнения. Пришлите схему подключения и расстояния — подберём сборки с нужными соединителями и посчитаем их ослабление на рабочей частоте. Для типовых длин сборки есть на складе, нестандартные изготавливают под заказ по вашей длине.
Без резких изгибов и перекручивания: радиус изгиба не должен быть меньше допустимого для данного кабеля, особенно у соединителей, где изгиб нагружает место заделки. Сборку закрепляют так, чтобы её вес и вибрация не ложились на соединители. У многожильных и супергибких кабелей допустимый радиус изгиба меньше, чем у жёстких фидеров.
На улице соединения герметизируют, а сборку защищают от ультрафиолета и механических повреждений. После монтажа линию проверяют на КСВН и, в многооператорских системах, на интермодуляцию. Сборки разных систем в одном коробе маркируют на обоих концах.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
Артикул для заказа — KADAMM ДЖ-N, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ДЖ-N могут уточняться без уведомления.
