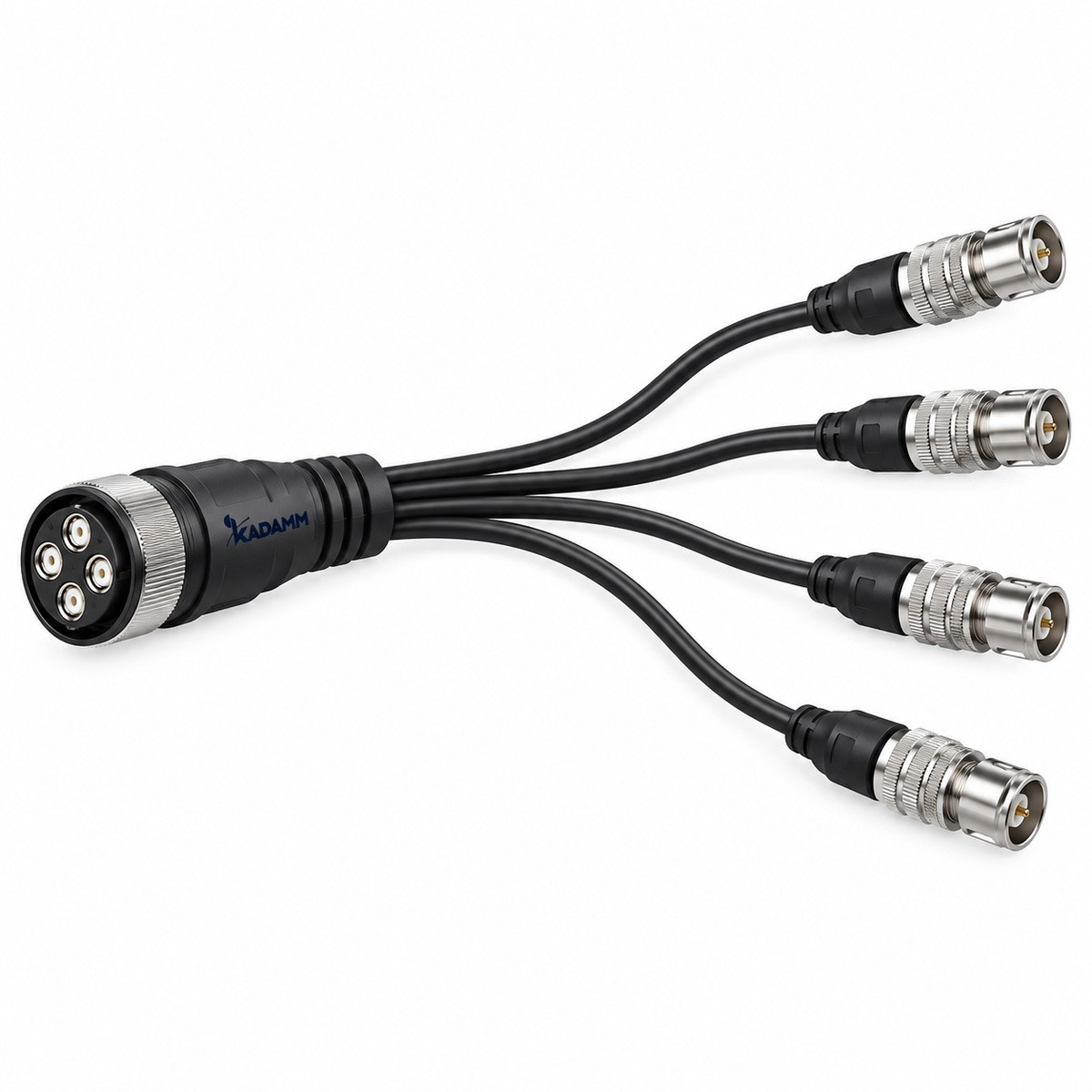

Кабельная сборка (джампер) КАДАММ ДЖ-14С-MQ4M/NEX10M-5 — 4 × 1/4″ супергибкий, MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, 5 м
КАДАММ ДЖ-14С-MQ4M/NEX10M-5 — готовая кабельная сборка (джампер) для соединения антенн, фильтров, делителей и оборудования в ВЧ-тракте: кабель 4 × 1/4″ супергибкий, оболочка PE чёрная, разъёмы MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка, длина 5 м. Рабочая частота до 6000 МГц, вносимые потери ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м), КСВН ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц). Другая длина и разъёмы — по заказу. Оборудование KADAMM поставляется с паспортом изделия.
Описание
Кабельная сборка КАДАММ ДЖ-14С-MQ4M/NEX10M-5 соединяет антенну, фильтр, делитель или порт оборудования без разделки кабеля на объекте: кабель 4 × 1/4″ супергибкий, оболочка PE чёрная, разъёмы MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка, длина 5 м (другая длина — по заказу).
Рабочая частота до 6000 МГц, вносимые потери ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м), КСВН ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц).
Ключевые особенности
Технические характеристики
Электрические параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | до 6000 МГц |
| Вносимые потери | ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м) |
| КСВН | ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц) |
| PIM3 | ≤−155 дБн на 1800 МГц |
| Электрическая прочность развязки | 1000 В (действующее) |
| Рабочее напряжение | 500 В (действующее) |
| Сопротивление развязки | ≥5000 МОм·км |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | 4 × 1/4″ супергибкий, оболочка PE чёрная |
| Разъёмы | MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка |
| Длина | 5 м (другая длина — по заказу) |
| Температура монтажа | −45 … +65 °C |
| Рабочая температура | −45 … +85 °C |
Исполнение
| Артикул | Кабель | Разъёмы | Длина | Рабочая частота |
|---|---|---|---|---|
| КАДАММ ДЖ-14С-MQ4M/NEX10M-5 | 4 × 1/4″ супергибкий / MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка / 5 м / до 6000 МГц |
Соответствие нормативной базе
Применение
Комплект поставки
Комплект КАДАММ ДЖ-14С-MQ4M/NEX10M-5: изделие с разъёмами MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Читайте также
Вопросы и ответы
У КАДАММ ДЖ-14С-MQ4M/NEX10M-5 вносимые потери ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м).
У КАДАММ ДЖ-14С-MQ4M/NEX10M-5 PIM3 ≤−155 дБн на 1800 МГц, КСВН ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц).
У КАДАММ ДЖ-14С-MQ4M/NEX10M-5 разъёмы MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка, рабочая температура −45 … +85 °C.
У КАДАММ ДЖ-14С-MQ4M/NEX10M-5: вносимые потери ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м), КСВН ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц), разъёмы MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка. У КАДАММ ДЖ-12С-716M/716M-3: вносимые потери 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц), КСВН 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц), разъёмы 7-16 вилка – 7-16 вилка.
Гарантии и сервис
Гарантия на КАДАММ ДЖ-14С-MQ4M/NEX10M-5 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Кабельная сборка (джампер) КАДАММ ДЖ-14С-MQ4M/NEX10M-5 — 4 × 1/4″ супергибкий, MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, 5 м под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
