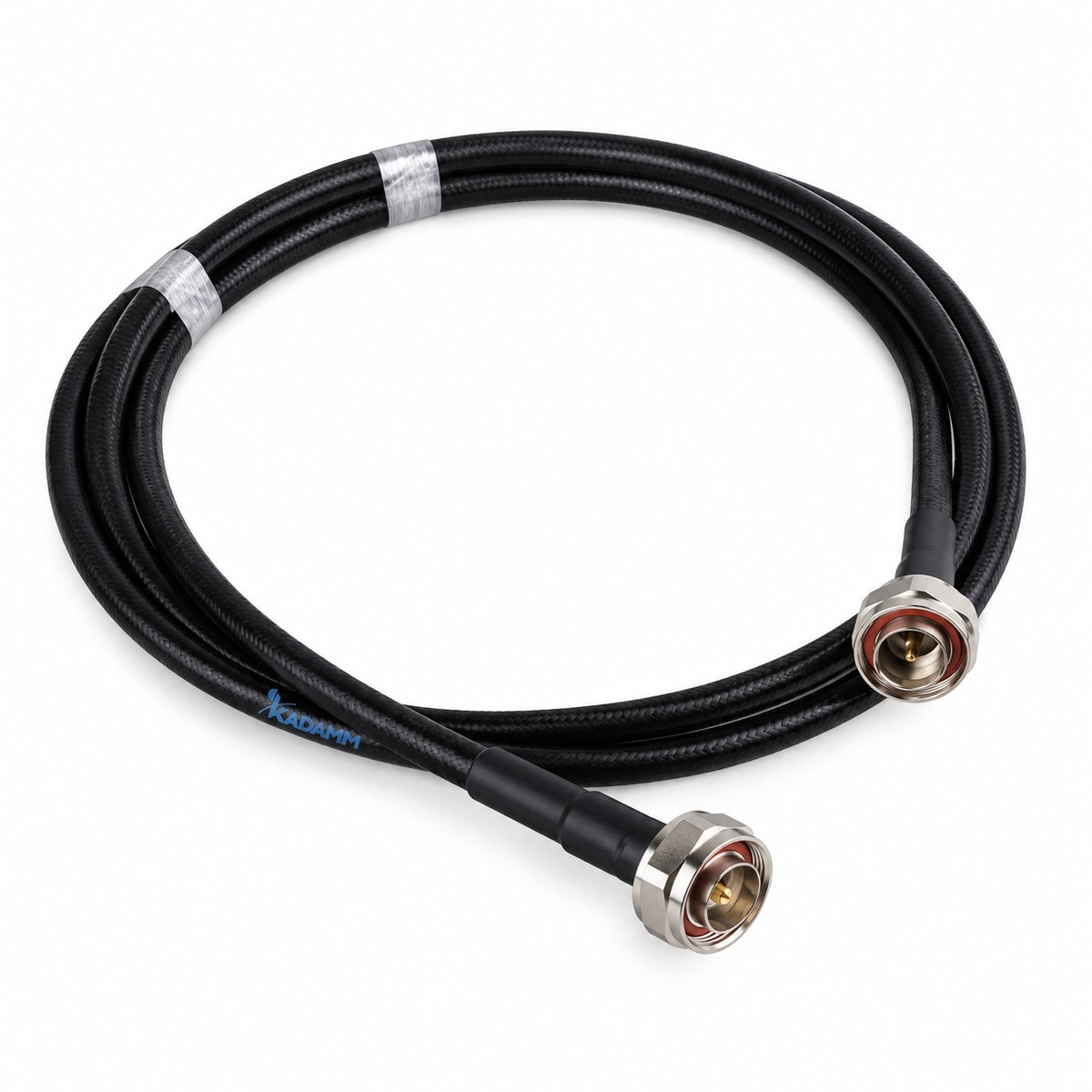

Кабельная сборка (джампер) КАДАММ ДЖ-12С-716M/716M-3 — 1/2″ супергибкий, 7-16 вилка – 7-16 вилка, 3 м
КАДАММ ДЖ-12С-716M/716M-3 — готовая кабельная сборка (джампер) для соединения антенн, фильтров, делителей и оборудования в ВЧ-тракте: кабель 1/2″ супергибкий, разъёмы 7-16 вилка – 7-16 вилка, длина 3 м. Рабочая частота до 3000 МГц, вносимые потери 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц), КСВН 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц). Другая длина и разъёмы — по заказу. Оборудование KADAMM поставляется с паспортом изделия.
Описание
Кабельная сборка КАДАММ ДЖ-12С-716M/716M-3 соединяет антенну, фильтр, делитель или порт оборудования без разделки кабеля на объекте: кабель 1/2″ супергибкий, разъёмы 7-16 вилка – 7-16 вилка, длина 3 м (другая длина — по заказу).
Рабочая частота до 3000 МГц, вносимые потери 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц), КСВН 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц).
Ключевые особенности
Технические характеристики
Электрические параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | до 3000 МГц |
| Вносимые потери | 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц) |
| КСВН | 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц) |
| Электрическая прочность развязки | 2,5 кВ |
| Рабочее напряжение | 1,5 кВ |
| Сопротивление развязки | ≥5000 МОм·км |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | 1/2″ супергибкий |
| Разъёмы | 7-16 вилка – 7-16 вилка |
| Длина | 3 м (другая длина — по заказу) |
Исполнение
| Артикул | Кабель | Разъёмы | Длина | Рабочая частота |
|---|---|---|---|---|
| КАДАММ ДЖ-12С-716M/716M-3 | 1/2″ супергибкий / 7-16 вилка – 7-16 вилка / 3 м / до 3000 МГц |
Соответствие нормативной базе
Применение
Комплект поставки
Комплект КАДАММ ДЖ-12С-716M/716M-3: изделие с разъёмами 7-16 вилка – 7-16 вилка в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Читайте также
Вопросы и ответы
У КАДАММ ДЖ-12С-716M/716M-3 вносимые потери 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц).
У КАДАММ ДЖ-12С-716M/716M-3 КСВН 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц).
У КАДАММ ДЖ-12С-716M/716M-3 разъёмы 7-16 вилка – 7-16 вилка.
У КАДАММ ДЖ-12С-716M/716M-3: вносимые потери 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц), КСВН 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц), разъёмы 7-16 вилка – 7-16 вилка. У КАДАММ ДЖ-400-NM/NM-1: вносимые потери ≤0,29·L + 0,21 дБ (L — длина, м), КСВН 1,15 (DC–1000 МГц), 1,20 (1700–2500 МГц), разъёмы N вилка – N вилка.
Гарантии и сервис
Гарантия на КАДАММ ДЖ-12С-716M/716M-3 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Кабельная сборка (джампер) КАДАММ ДЖ-12С-716M/716M-3 — 1/2″ супергибкий, 7-16 вилка – 7-16 вилка, 3 м под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
