Наружная направленная панельная антенна в герметичном корпусе с вертикальной поляризацией: 380–960 / 1710–2700 МГц, 1 порт.

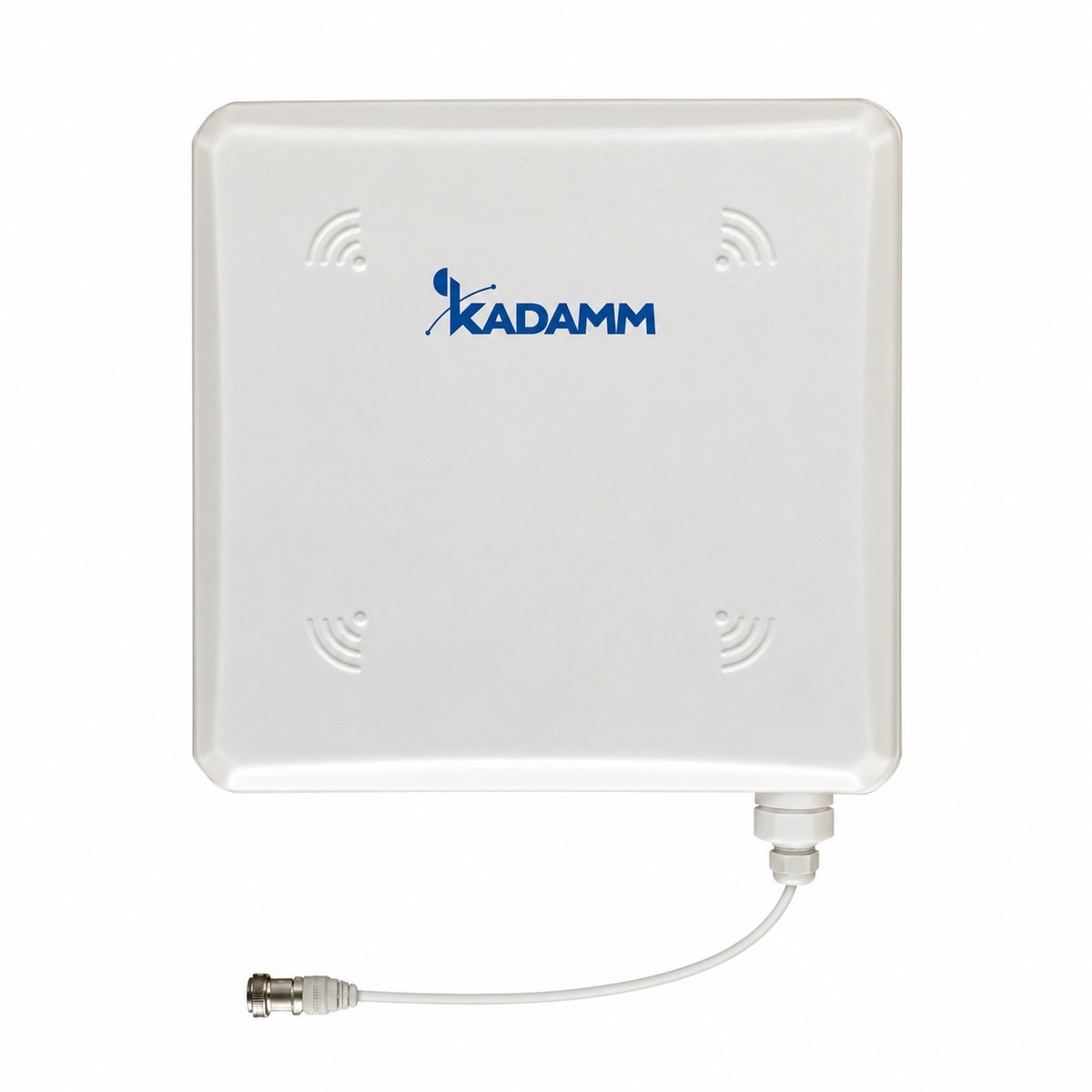

Антенна КАДАММ O-ATP7-380/2700S — наружная направленная панельная антенна в герметичном корпусе: рабочими полосами 380–960 и 1710–2700 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE-450, LTE 850, UMTS900, LTE 1800, LTE 2100, LTE TDD 2600 (диапазоны 3GPP B31, B20, B8, B1, B7, B41).
Коэффициент усиления 3–7 дБи по диапазонам, ширина ДН в вертикальной плоскости 50–110°. Габариты (261 × 249 × 71,5) ± 1,5 мм, масса 1 кг. КСВН не более 2,5 / 2,0.
| Параметр | 380–698 МГц | 698–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 380–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 3 ± 1,5 | 4 ± 1,5 | 7 ± 1,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 110° | 50° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | (261 × 249 × 71,5) ± 1,5 мм |
| Масса антенны | 1 кг |
| Цвет радома | Белый |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM O-ATP7-380/2700S работает в полосах 380–698 / 698–960 / 1710–2700 МГц: Wi-Fi 2,4 ГГц; TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.). Покрытие улицы, двора, парковки и въезда от распределённой антенной системы или усилителя сотовой связи, донорская антенна усилителя, направленное покрытие территорий и фасадов, частные сети связи (LTE-450, LTE 850, UMTS900, LTE 1800, LTE 2100, LTE TDD 2600).
Антенна КАДАММ O-ATP7-380/2700S, монтажный комплект.
| Параметр | O-ATP7-380/2700S | O-ATP7-350/2700S | O-ATP7-617/6000M | O-ATP7-617/6000S | O-ATP8-617/3800M | O-ATP8-617/6000M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–960 / 1710–2700 МГц | 350–960 / 1710–2700 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1710–2700 / 3300–3800 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц |
| Поляризация | вертикальная | вертикальная | ±45° | вертикальная | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | — | — | 70° | 70° | 80° | — |
| Коэффициент усиления | 7 дБи | 7 дБи | 8 дБи | 8 дБи | 8 дБи | 8 дБи |
| Тип | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM O-ATP7-380/2700S покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM O-ATP7-380/2700S — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM O-ATP7-380/2700S размеры (261 × 249 × 71,5) ± 1,5 мм, масса 1 кг.
У KADAMM O-ATP7-380/2700S: диапазоны 380–960 / 1710–2700 МГц. У KADAMM O-ATP7-350/2700S: диапазоны 350–960 / 1710–2700 МГц.
Артикул для заказа — KADAMM O-ATP7-380/2700S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM O-ATP7-380/2700S могут уточняться без уведомления.
Поставляем KADAMM O-ATP7-380/2700S — наружная направленная антенна 380–2700 МГц, 7 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM O-ATP7-380/2700S — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
