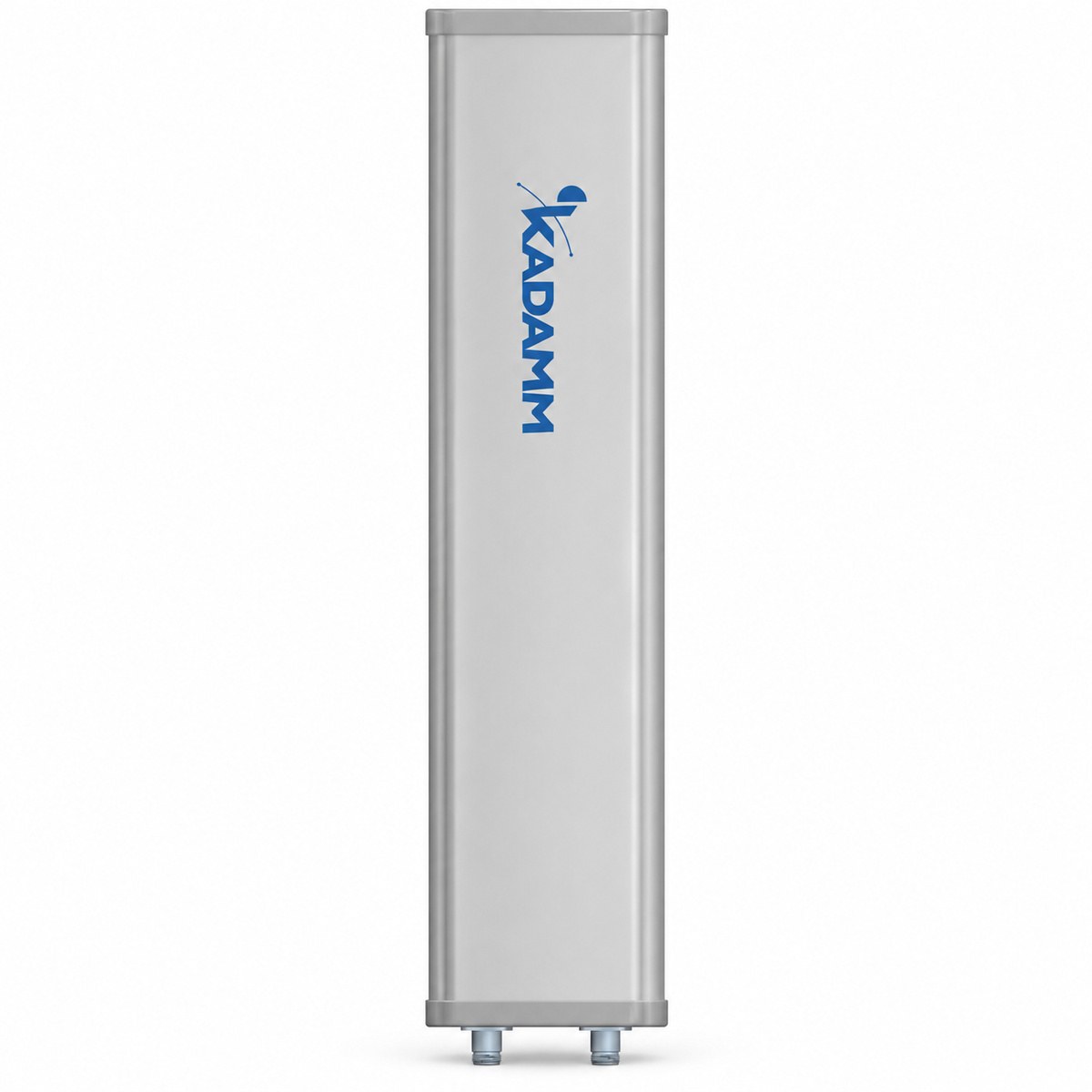

Наружная направленная панельная антенна в герметичном корпусе с кросс-поляризацией ±45°: 3300–3800 МГц, 2 порта.
Антенна КАДАММ O-ATP17-3300/3800M — наружная направленная панельная антенна в герметичном корпусе: одной излучающей системой 3300–3800 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42, B43, n78), возможно MIMO 2×2.
Коэффициент усиления 17 дБи. Габариты 800 × 128 × 56 мм, масса 2,7 кг. КСВН не более 1,5.

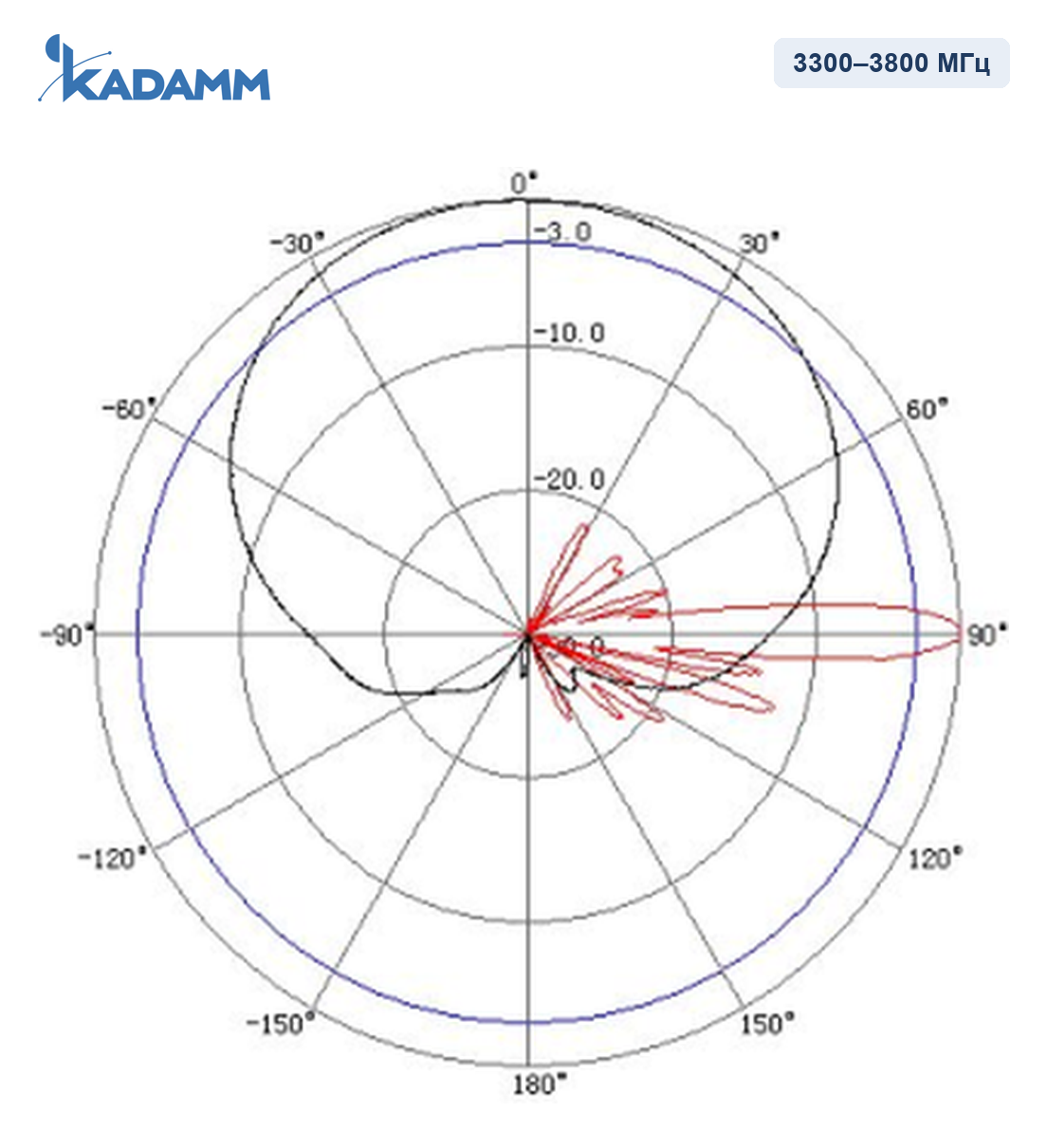

Диаграммы направленности KADAMM O-ATP17-3300/3800M в полосах 3300–3800 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–3800 МГц |
| Коэффициент усиления, дБи | 17 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 800 × 128 × 56 мм |
| Размеры упаковки | 900 × 230 × 160 мм |
| Масса антенны | 2,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0…-10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM O-ATP17-3300/3800M работает в полосах 3300–3800 МГц: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Покрытие улицы, двора, парковки и въезда от распределённой антенной системы или усилителя сотовой связи, донорская антенна усилителя, направленное покрытие территорий и фасадов, частные сети связи (LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).
Антенна КАДАММ O-ATP17-3300/3800M, монтажный комплект на трубу Ø35–75 мм.
| Параметр | O-ATP17-3300/3800M | O-ATP14-1710/2700M | O-ATP8-1710/3800M | O-ATP8-1710/2700M | O-ATP7-2400/5850S | O-ATP10-698/2700S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 3300–3800 МГц | 1710–2700 МГц | 1710–3800 МГц | 1710–2700 МГц | 2400–2500 / 5150–5850 МГц | 698–960 / 1700–2700 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | 35° | 70° | 65° | — | 70° |
| Коэффициент усиления | 17 дБи | 14 дБи | 8 дБи | 8 дБи | 7 дБи | 10 дБи |
| Тип | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM O-ATP17-3300/3800M — 3300–3800 МГц — перекрывают диапазоны 3GPP B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM O-ATP17-3300/3800M — 2 × розетка N (IEC 61169-16), расположение — снизу; поляризация — ±45°.
У KADAMM O-ATP17-3300/3800M крепление на трубу Ø35–75 мм, размеры 800 × 128 × 56 мм, масса 2,7 кг, выдерживает ветер до 60 м/с.
У KADAMM O-ATP17-3300/3800M: диапазоны 3300–3800 МГц, усиление 17 дБи. У KADAMM O-ATP14-1710/2700M: диапазоны 1710–2700 МГц, усиление 14 дБи.
Артикул для заказа — KADAMM O-ATP17-3300/3800M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM O-ATP17-3300/3800M могут уточняться без уведомления.
Поставляем KADAMM O-ATP17-3300/3800M — наружная направленная антенна 5G MIMO 3300–3800 МГц, 17 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
