KADAMM O-ATP7-2400/5850S — наружные направленные антенны 2400–5850 МГц, 6,5–10,5 дБи, 3 исполнения

Подойдёт, если диапазоны репитера лежат в полосе 2400–2500 / 5150–5850 МГц. Донорскую антенну ориентируют на базовую станцию, а сервисную — на зону покрытия; ключевое требование: развязка выше усиления репитера, в противном случае он возбуждается. Донорскую антенну наводят на базовую станцию, обслуживающую объект, даже если ближе есть другая.

Развязку набирают разносом антенн по вертикали, ориентацией «спиной» друг к другу и стенами здания между ними, а отношение вперёд/назад панели (не менее 20 дБ) помогает. Развязку после установки подтверждают замером — репитер обязан работать на полном усилении без самовозбуждения.

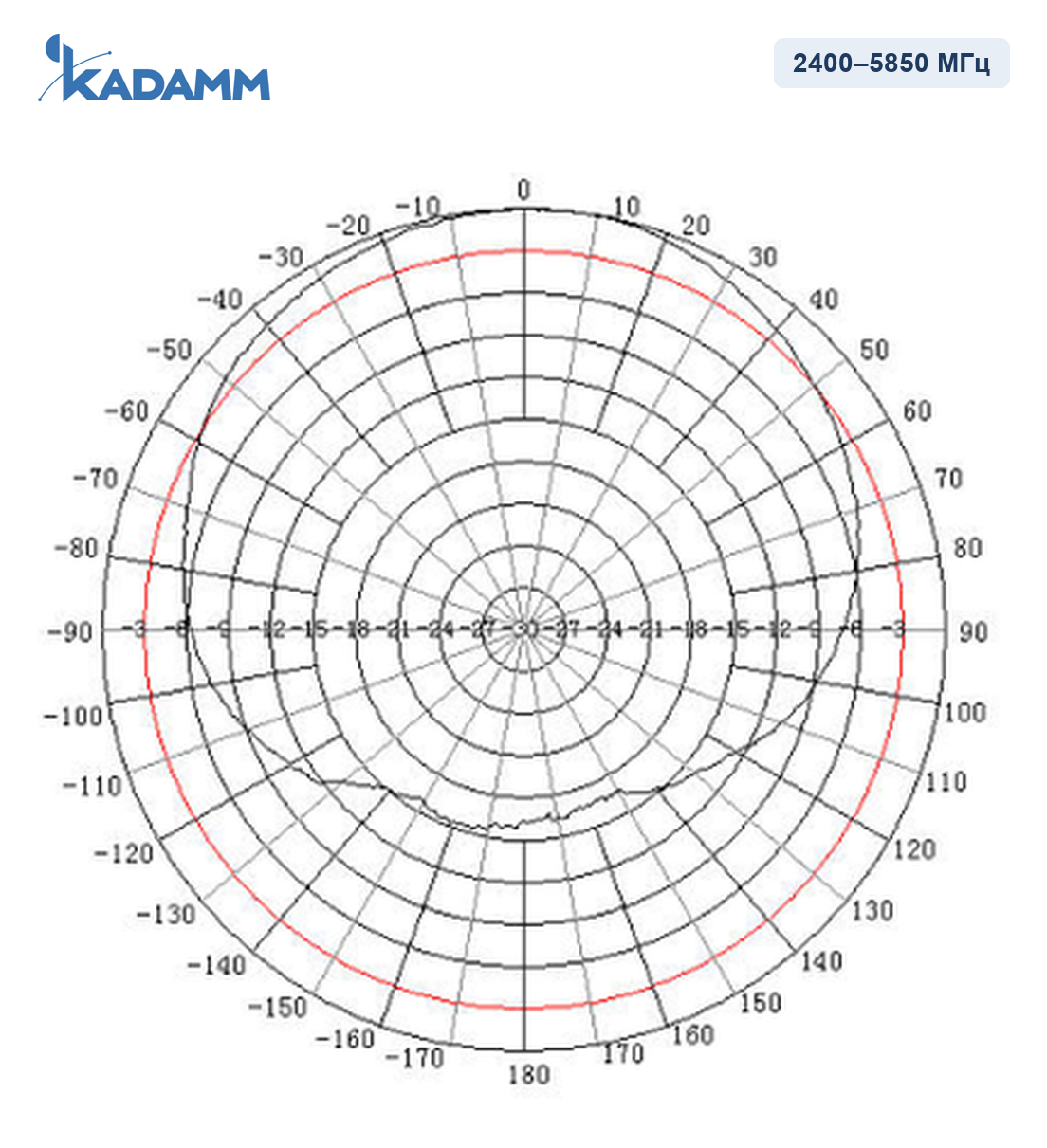

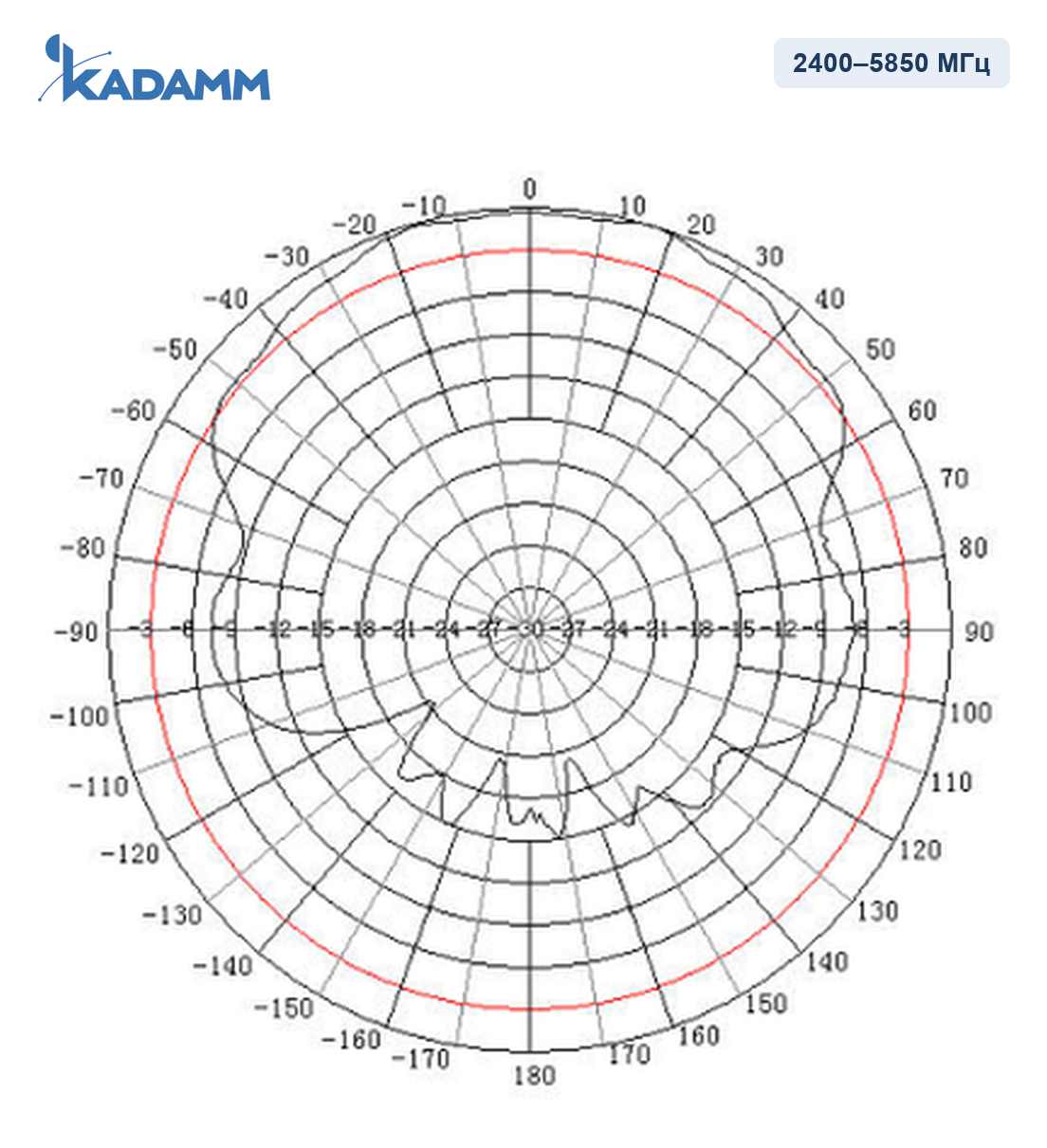

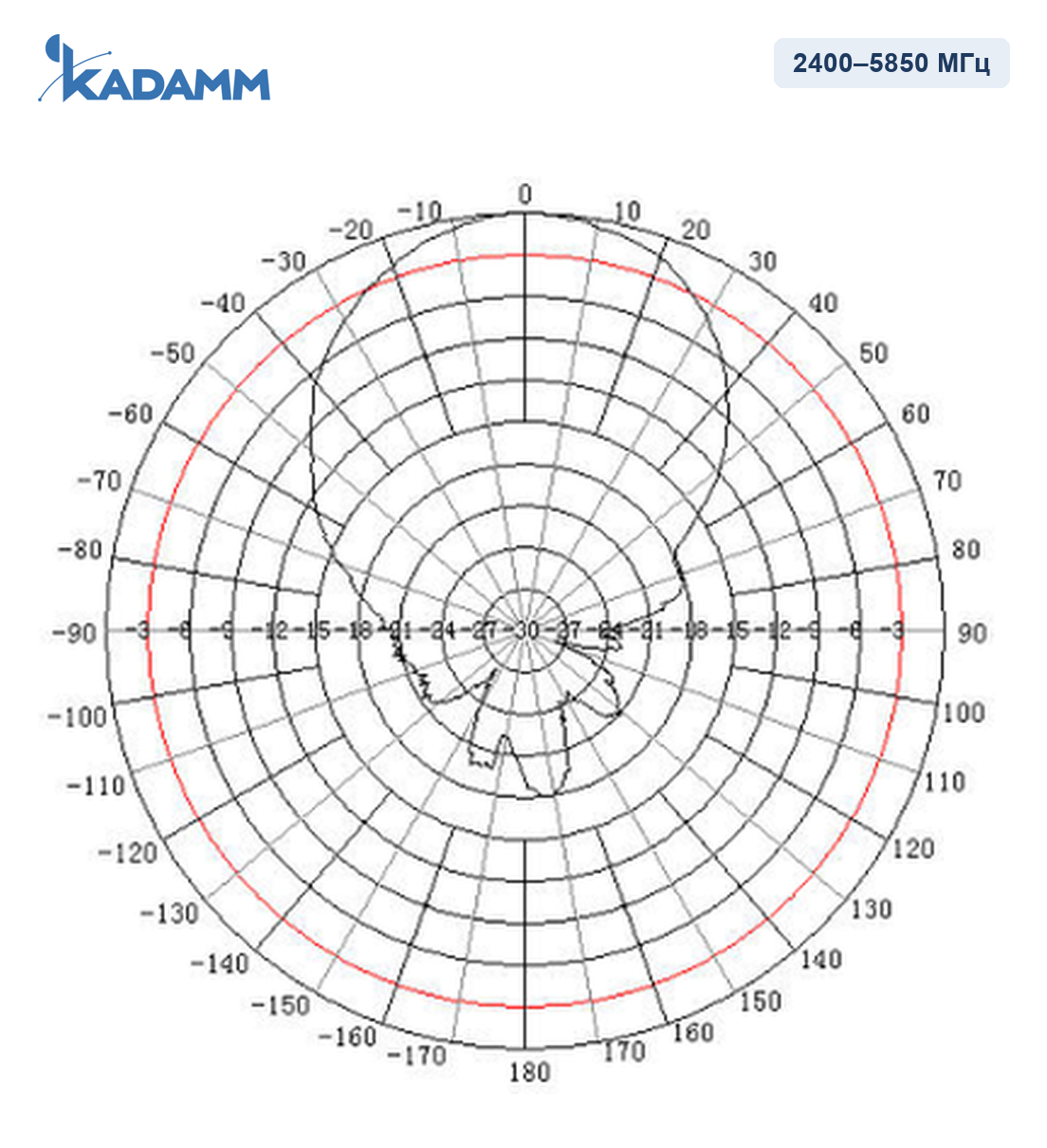

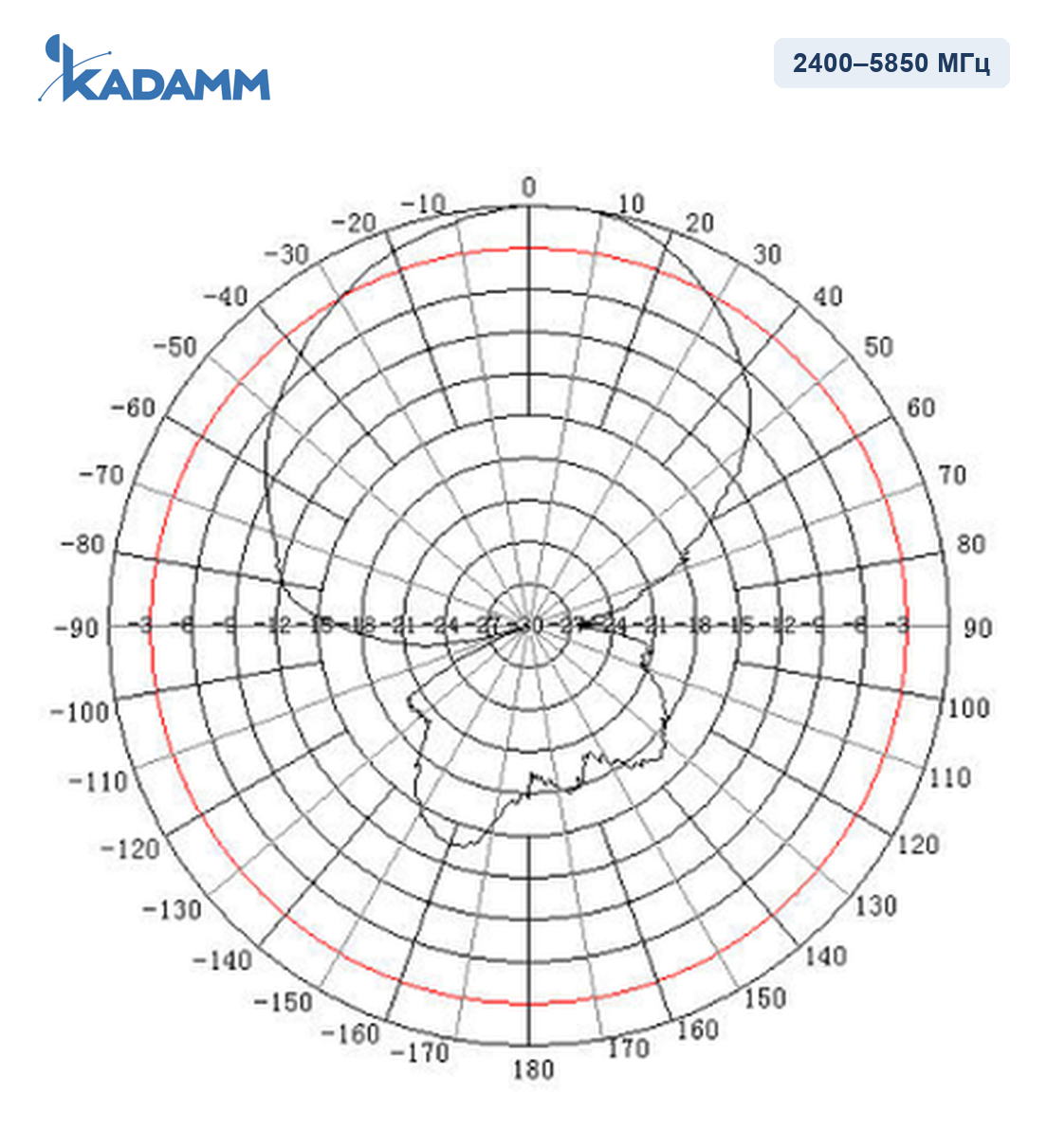

Ширину зоны задаёт ширина луча в горизонтальной плоскости — у каждого исполнения она указана в таблице «Исполнения». Усиление антенны — лишь один из факторов дальности: её определяют также мощность, высота установки, рельеф местности и чувствительность абонентских устройств. Для точной оценки учитывают и высоту установки: чем выше панель, тем дальше уходит граница зоны.

Зону шире луча закрывают двумя–тремя панелями с разными азимутами либо моделью с более широким лучом. Соседние сети в этой же полосе тоже принимаются во внимание — новая зона не должна им мешать.

Подходит, если все частоты сети — и передачи, и приёма — укладываются в полосу 2400–2500 / 5150–5850 МГц. Согласование (КСВН не более 2) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

По частотам в полосу антенны попадают: Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.

Да. Тип разъёма (розетка N или 4.3-10) и его расположение на корпусе — снизу или сзади — задают при производстве партии. В стандартном исполнении у KADAMM O-ATP7-2400/5850S: розетка N.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.

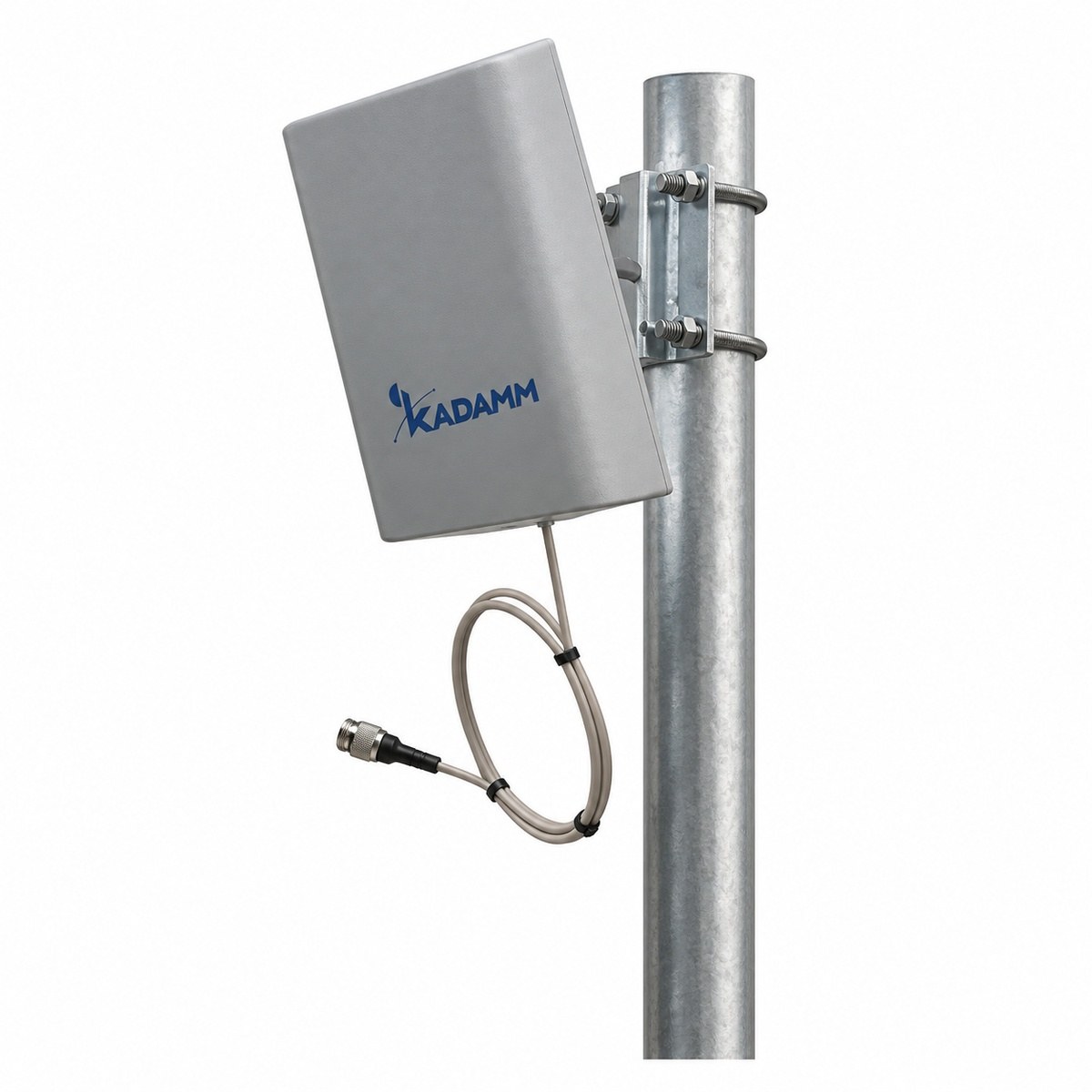

Данные для монтажа: крепление — Ø40–50 мм; масса — 0,75 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.
