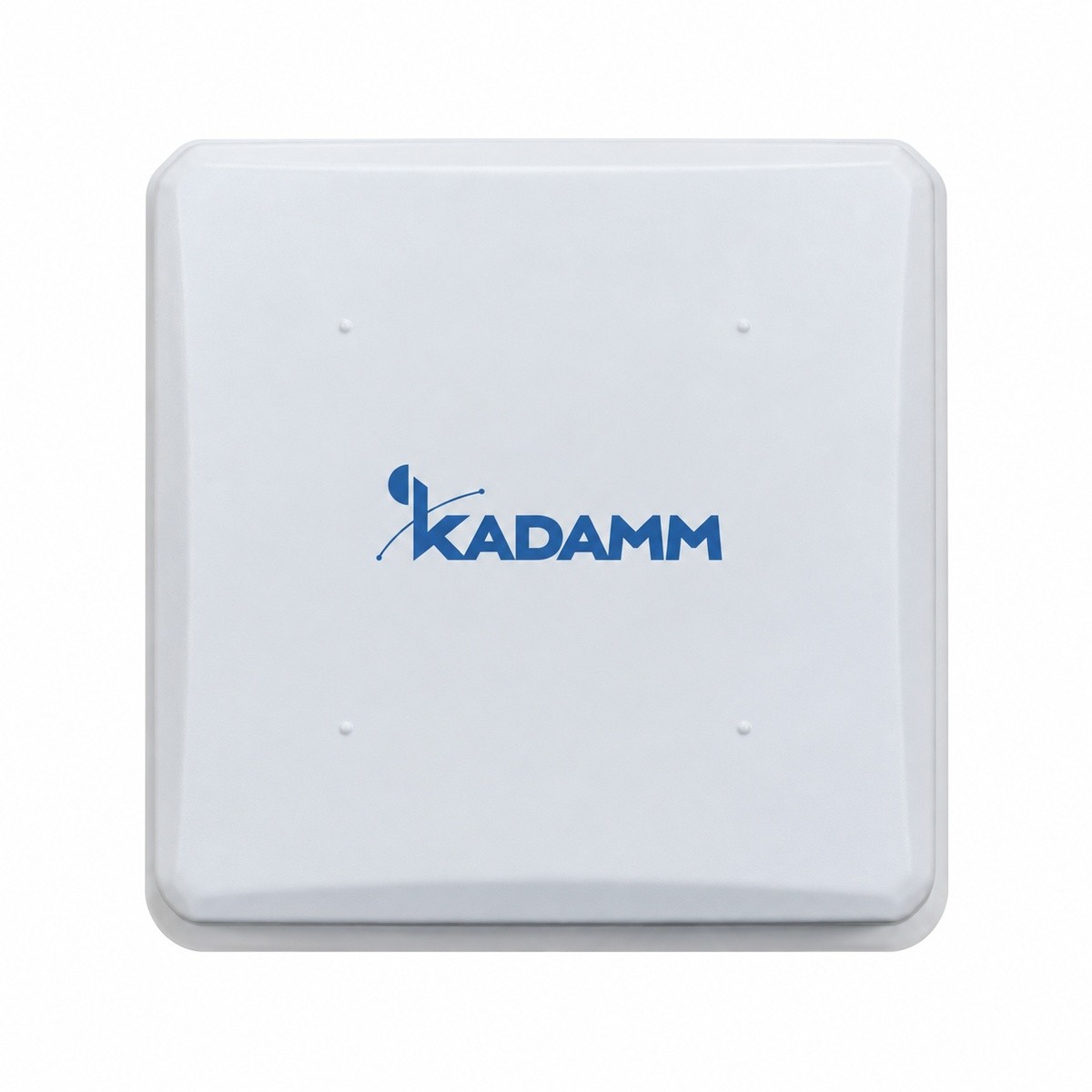

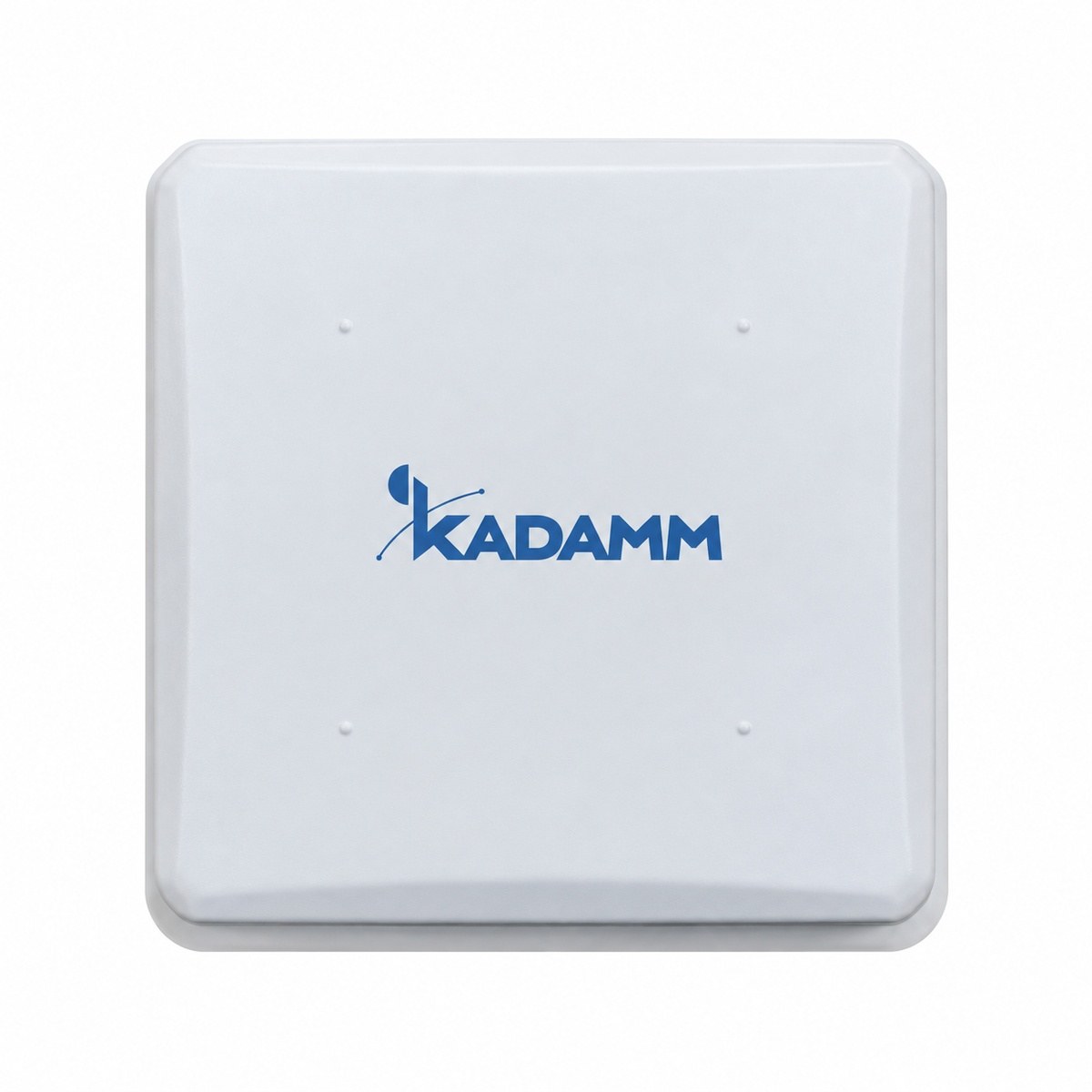

KADAMM O-ATP8-1710/3800M — наружная направленная антенна 4G/5G MIMO 1710–3800 МГц, 8 дБи

Подойдёт, если диапазоны репитера лежат в полосе 1710–3800 МГц. Донорскую панель направляют на базовую станцию, сервисную — в зону покрытия; главное условие — развязка между ними больше усиления репитера, иначе он возбуждается. Донорскую антенну направляют на ту базовую станцию, которая обслуживает объект, а не на ближайшую.

Развязку набирают разносом антенн по вертикали, ориентацией «спиной» друг к другу и стенами здания между ними. После монтажа развязку проверяют измерением: на полном усилении репитер не должен самовозбуждаться.

Ширину зоны задаёт луч 70°: на расстоянии 1 км это полоса около 1400 м. На дальность влияет не одно усиление антенны, но и мощность, высота установки, рельеф и чувствительность абонентских устройств. Для точной оценки учитывают и высоту установки: чем выше панель, тем дальше уходит граница зоны.

Зону шире луча закрывают двумя–тремя панелями с разными азимутами либо моделью с более широким лучом. Расчёт учитывает и соседние сети в той же полосе, чтобы новая зона им не мешала.

Подойдёт, когда каналы передачи и приёма находятся внутри 1710–3800 МГц. КСВН не более 1,8 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Разъём антенны — 2×N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Да. Тип разъёма (розетка N или 4.3-10) и его расположение на корпусе — снизу или сзади — задают при производстве партии. В стандартном исполнении у KADAMM O-ATP8-1710/3800M: 2 × розетка N, снизу.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.

Данные для монтажа: масса — 0,28 кг. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.

Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
