Наружная направленная панельная антенна в герметичном корпусе с кросс-поляризацией ±45°: 1710–2700 МГц, 2 порта.

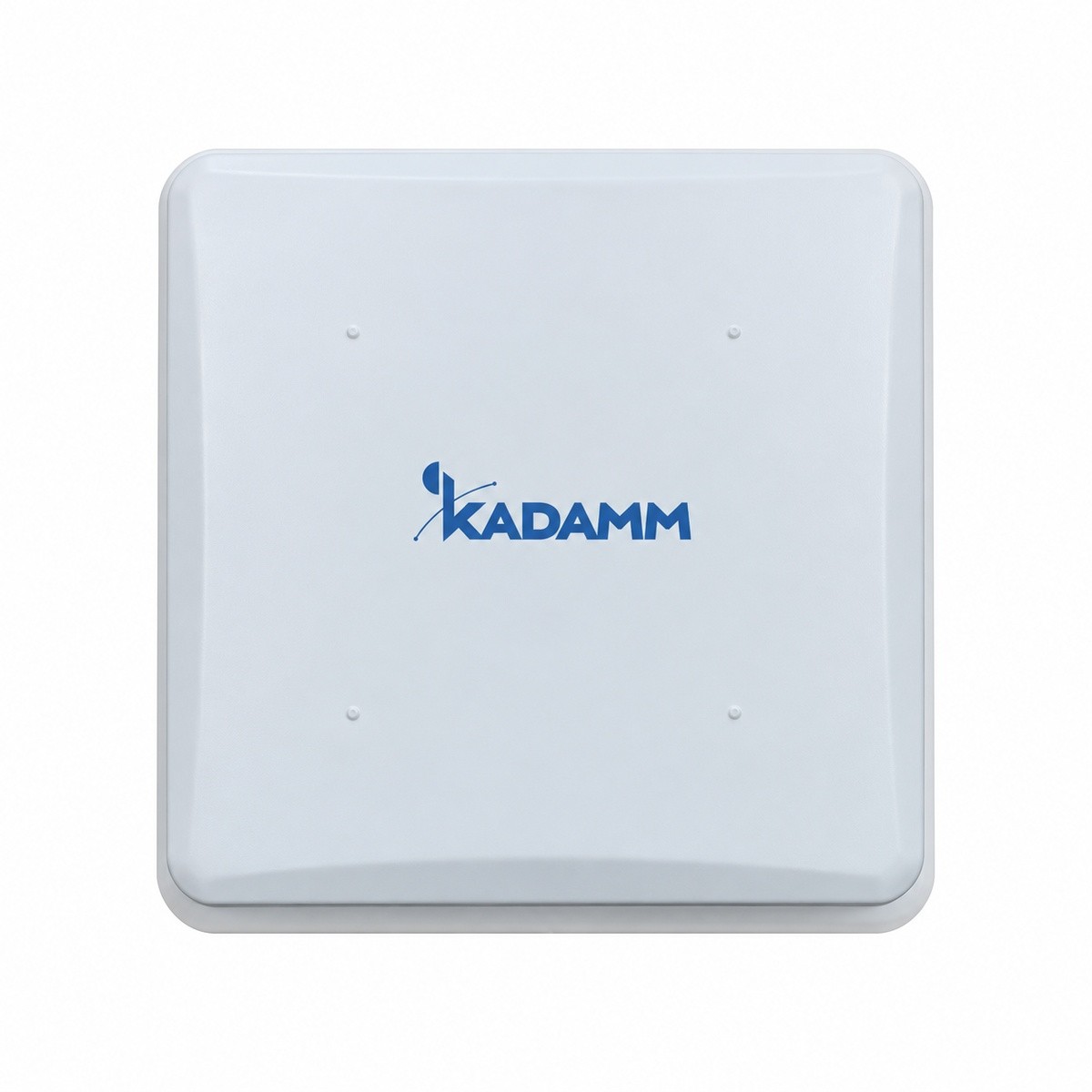

Антенна КАДАММ O-ATP14-1710/2700M — наружная направленная панельная антенна в герметичном корпусе: одной излучающей системой 1710–2700 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), возможно MIMO 2×2.
Коэффициент усиления 14 дБи, ширина ДН в горизонтальной плоскости 35°, в вертикальной 30–35°. Габариты 249 × 249 × 68 мм, масса 1,4 кг. КСВН не более 1,5.

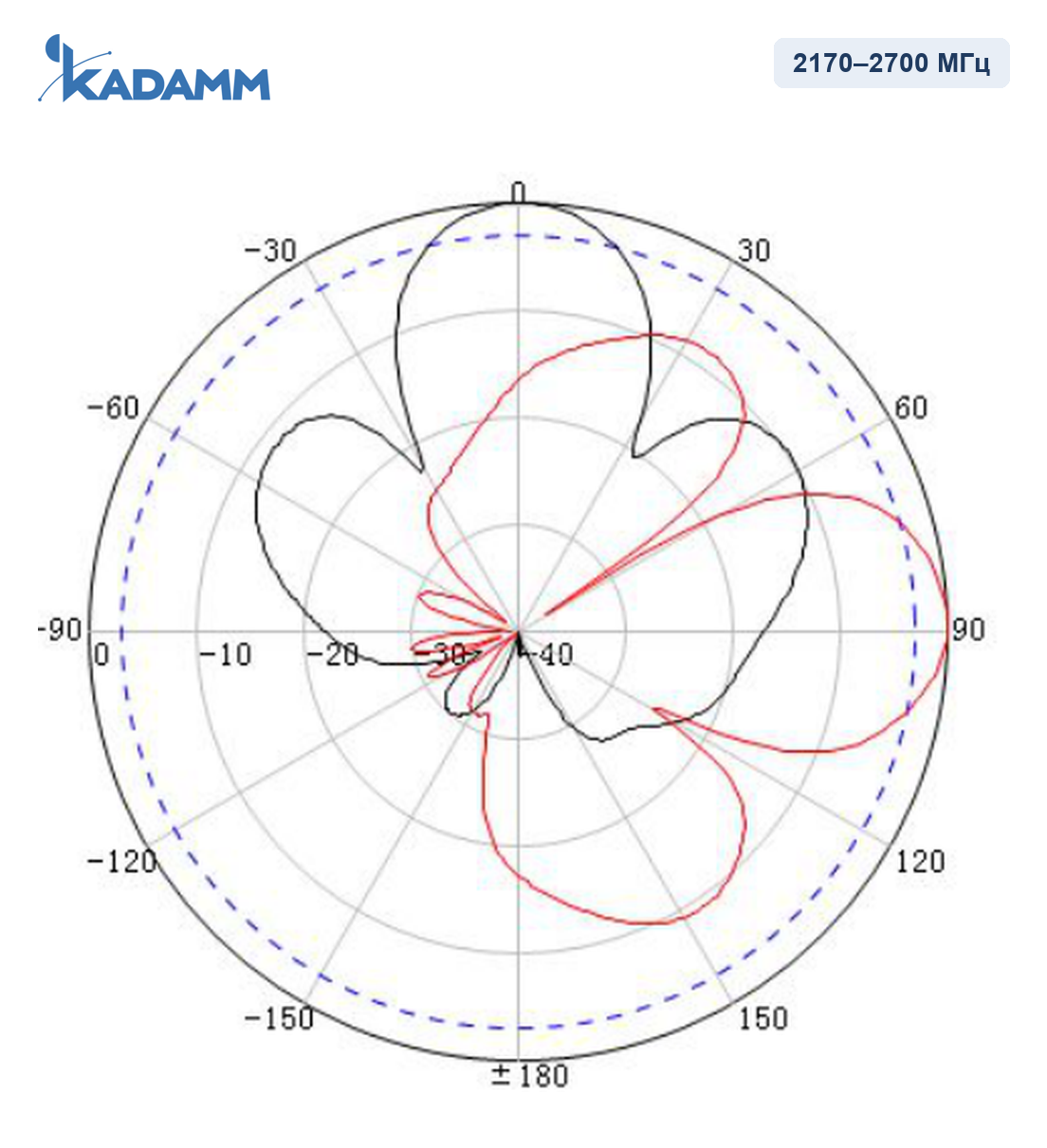

Диаграммы направленности KADAMM O-ATP14-1710/2700M в полосах 1710–2170 МГц, 2170–2700 МГц — нормированные, в полярных координатах.
| Параметр | 1710–2170 МГц | 2170–2700 МГц |
|---|---|---|
| Диапазон частот | 1710–2700 МГц | |
| Коэффициент усиления, дБи | 14 ± 1 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 8° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35 ± 8° | 30 ± 8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | |
| Поляризация | ±45° | |
| КСВН | ≤1,5 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × вилка SMA или по заказу или по заказу |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 249 × 249 × 68 мм |
| Размеры упаковки | 338 × 255 × 90 мм |
| Масса антенны | 1,4 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | Adjusting Elevation 0–20/Adjusting Turn ± 45° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø130–400 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM O-ATP14-1710/2700M работает в полосах 1710–2170 / 2170–2700 МГц: Wi-Fi 2,4 ГГц; сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Покрытие улицы, двора, парковки и въезда от распределённой антенной системы или усилителя сотовой связи, донорская антенна усилителя, направленное покрытие территорий и фасадов, частные сети связи (GSM1800, LTE 1800, UMTS2100, LTE TDD 2300, LTE 2600, LTE TDD 2600).
Антенна КАДАММ O-ATP14-1710/2700M, монтажный комплект на трубу Ø130–400 мм.
| Параметр | O-ATP14-1710/2700M | O-ATP17-3300/3800M | O-ATP8-1710/3800M | O-ATP8-1710/2700M | O-ATP7-2400/5850S | O-ATP10-698/2700S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–2700 МГц | 3300–3800 МГц | 1710–3800 МГц | 1710–2700 МГц | 2400–2500 / 5150–5850 МГц | 698–960 / 1700–2700 МГц |
| Поляризация | ±45° | ±45° | ±45° | ±45° | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 35° | — | 70° | 65° | — | 70° |
| Коэффициент усиления | 14 дБи | 17 дБи | 8 дБи | 8 дБи | 7 дБи | 10 дБи |
| Тип | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM O-ATP14-1710/2700M покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM O-ATP14-1710/2700M — 2 × вилка SMA или по заказу или по заказу, расположение — снизу; поляризация — ±45°.
У KADAMM O-ATP14-1710/2700M крепление на трубу Ø130–400 мм, размеры 249 × 249 × 68 мм, масса 1,4 кг, выдерживает ветер до 40 м/с.
У KADAMM O-ATP14-1710/2700M: диапазоны 1710–2700 МГц, усиление 14 дБи. У KADAMM O-ATP17-3300/3800M: диапазоны 3300–3800 МГц, усиление 17 дБи.
Артикул для заказа — KADAMM O-ATP14-1710/2700M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM O-ATP14-1710/2700M могут уточняться без уведомления.
Поставляем KADAMM O-ATP14-1710/2700M — наружная направленная антенна 4G/5G MIMO 1710–2700 МГц, 14 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
