Широкополосная логопериодическая направленная антенна с вертикальной поляризацией: 3700–4000 МГц, 2 порта.
Антенна КАДАММ ALP-3740VH10KB — широкополосная логопериодическая направленная антенна: одной излучающей системой 3700–4000 МГц, вертикальной поляризацией, 2 портами.
Коэффициент усиления 10 дБи, ширина ДН в горизонтальной плоскости 65°, в вертикальной 50°. Габариты Ø100 × 130 мм, масса 0,6 кг. КСВН не более 2,0.

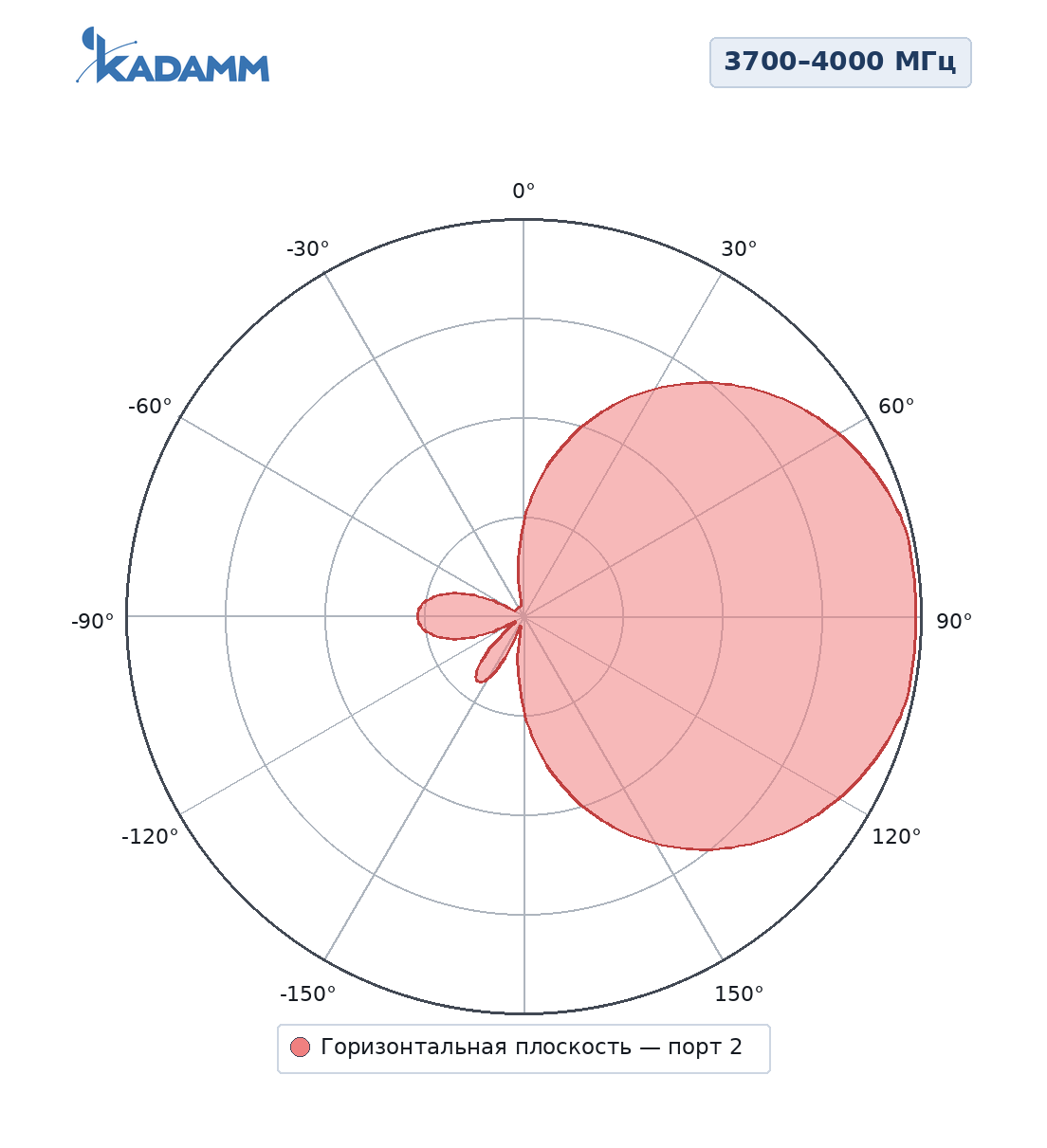

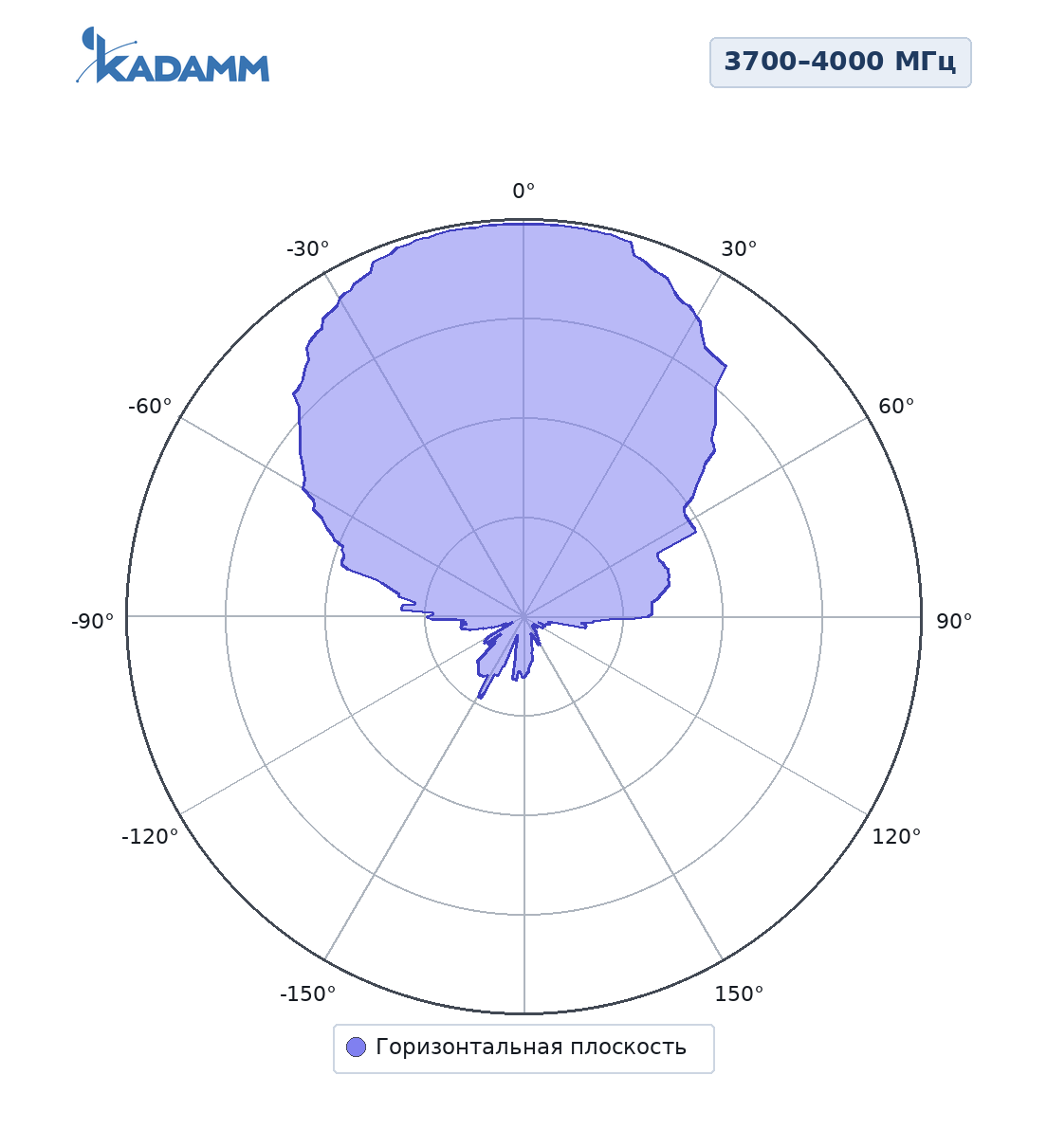

Диаграммы направленности KADAMM ALP-3740VH10KB в полосах 3700–4000 МГц, горизонтальная плоскость, 3700–4000 МГц, горизонтальная плоскость (второй порт) — по технической документации на модель.
| Параметр | Значение |
|---|---|
| Диапазон частот | 3700–4000 МГц |
| Коэффициент усиления, дБи | 10 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥20 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø100 × 130 мм |
| Размеры упаковки | 234 × 113 × 113 мм |
| Масса антенны | 0,6 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Механический наклон | 0–60° |
| Рабочая температура | −30…+60 °C |
| Крепление на трубу | Ø25–Ø50 мм |
Донорская антенна репитеров и усилителей сотовой связи, работающих одновременно в нескольких диапазонах, измерительные и мониторинговые задачи, абонентский доступ там, где нужна одна антенна на все диапазоны оператора.
Антенна КАДАММ ALP-3740VH10KB, монтажный комплект на трубу Ø25–Ø50 мм.
| Параметр | ALP-3740VH10KB | ALP-2458V08KB | ALP-1727V10KB | ALP-0838V09KB | ALP-0738V11KB | ALP-0738X10KB |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 3700–4000 МГц | 2300–5900 МГц | 698–2700 МГц | 806–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц |
| Поляризация | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная | вертикальная | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 80° | — | 80°/75°/65° | 85° | 58°/56°/55° |
| Коэффициент усиления | 10 дБи | 8 дБи | 9 дБи | 9 дБи | 11 дБи | 10,5 дБи |
| Тип | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ALP-3740VH10KB — 3700–4000 МГц.
У KADAMM ALP-3740VH10KB — 2 × розетка N или по заказу (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM ALP-3740VH10KB крепление на трубу Ø25–Ø50 мм, размеры Ø100 × 130 мм, масса 0,6 кг, выдерживает ветер до 60 м/с.
У KADAMM ALP-3740VH10KB: диапазоны 3700–4000 МГц, усиление 10 дБи, ширина луча 65°, поляризация вертикальная. У KADAMM ALP-2458V08KB: диапазоны 2300–5900 МГц, усиление 8 дБи, ширина луча 80°, поляризация вертикальная или горизонтальная (выбирается при монтаже).
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 65° задаёт допуск по азимуту. Поляризация вертикальная: элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ALP-3740VH10KB, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ALP-3740VH10KB могут уточняться без уведомления.
Поставляем KADAMM ALP-3740VH10KB — логопериодическая антенна 3700–4000 МГц, 10 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
