Широкополосная логопериодическая направленная антенна с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 2300–5900 МГц, 1 порт.
Антенна КАДАММ ALP-2458V08KB — широкополосная логопериодическая направленная антенна: одной излучающей системой 2300–5900 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом. Рабочие полосы перекрывают LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B40, B7, B38, B42, B43, n78).
Коэффициент усиления 8 дБи, ширина ДН в горизонтальной плоскости 80°, в вертикальной 60°. Габариты 157 × 88 × 30 мм, масса 0,6 кг. КСВН не более 2.

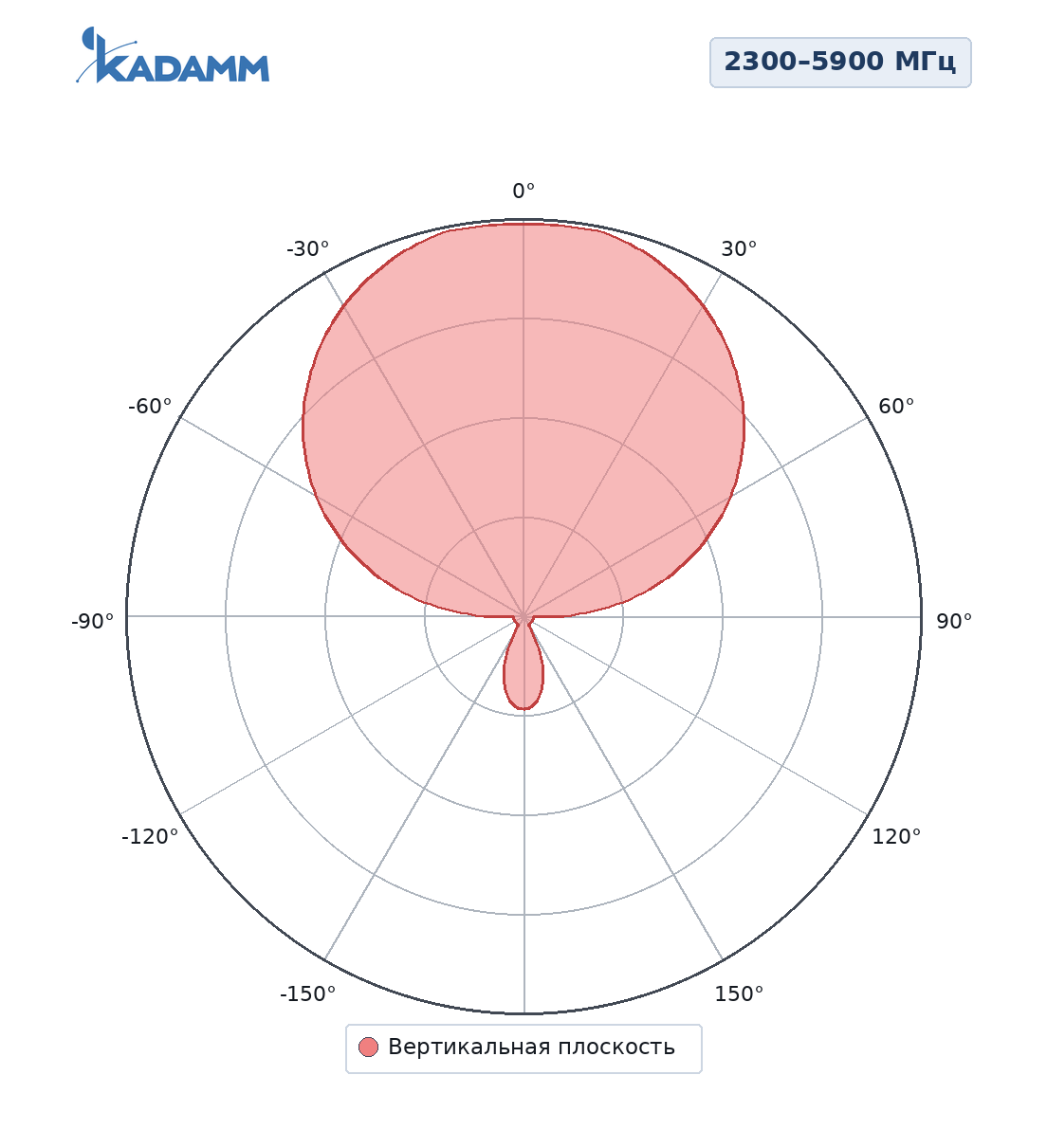

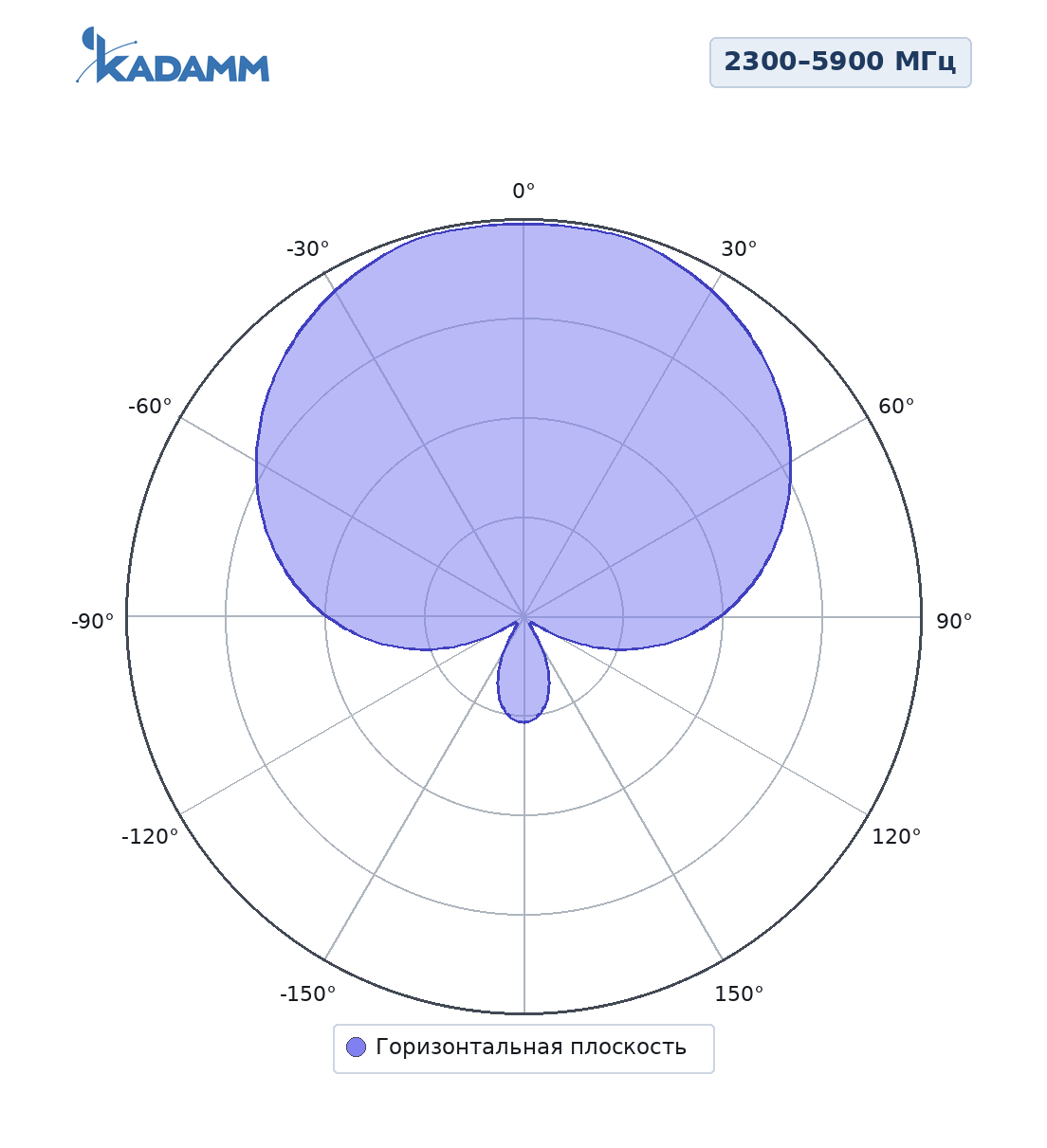

Диаграммы направленности KADAMM ALP-2458V08KB в полосах 2300–5900 МГц, H-плоскость, 2300–5900 МГц, E-плоскость — по технической документации на модель.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2300–5900 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 157 × 88 × 30 мм |
| Масса антенны | 0,6 кг |
| Крепление на трубу | Ø 40 to 50 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ALP-2458V08KB работает в полосах 2300–5900 МГц: сети LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78). Донорская антенна репитеров и усилителей сотовой связи, работающих одновременно в нескольких диапазонах, измерительные и мониторинговые задачи, абонентский доступ там, где нужна одна антенна на все диапазоны оператора (LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).
Антенна КАДАММ ALP-2458V08KB, монтажный комплект на трубу Ø 40 to 50 мм.
| Параметр | ALP-2458V08KB | ALP-1727V10KB | ALP-3740VH10KB | ALP-0838V09KB | ALP-0738V11KB | ALP-0738X10KB |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2300–5900 МГц | 698–2700 МГц | 3700–4000 МГц | 806–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная | вертикальная | вертикальная | ±45° |
| Ширина ДН по уровню −3 дБ | 80° | — | 65° | 80°/75°/65° | 85° | 58°/56°/55° |
| Коэффициент усиления | 8 дБи | 9 дБи | 10 дБи | 9 дБи | 11 дБи | 10,5 дБи |
| Тип | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ALP-2458V08KB — 2300–5900 МГц — перекрывают диапазоны 3GPP B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ALP-2458V08KB — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ALP-2458V08KB крепление на трубу Ø 40 to 50 мм, размеры 157 × 88 × 30 мм, масса 0,6 кг.
У KADAMM ALP-2458V08KB: диапазоны 2300–5900 МГц, усиление 8 дБи, поляризация вертикальная или горизонтальная (выбирается при монтаже). У KADAMM ALP-1727V10KB: диапазоны 698–2700 МГц, усиление 9 дБи, поляризация вертикальная.
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 80° задаёт допуск по азимуту. Поляризация вертикальная или горизонтальная (выбирается при монтаже): элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ALP-2458V08KB, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ALP-2458V08KB могут уточняться без уведомления.
Поставляем KADAMM ALP-2458V08KB — логопериодическая антенна 2300–5900 МГц, 8 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
