Широкополосная логопериодическая направленная антенна с вертикальной поляризацией: 806–960 / 1710–2700 / 3300–3800 МГц, 1 порт.
Антенна КАДАММ ALP-0838V09KB — широкополосная логопериодическая направленная антенна: рабочими полосами 806–960, 1710–2700 и 3300–3800 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B5, B3, B40, B38, B42, n78).
Коэффициент усиления 9 дБи, ширина ДН в горизонтальной плоскости 65–80°, в вертикальной 50–60°. Габариты 442 × 210 × 65 мм, масса 1,0 кг. Интермодуляция IM3 не выше −140 дБн, КСВН не более 1,5.

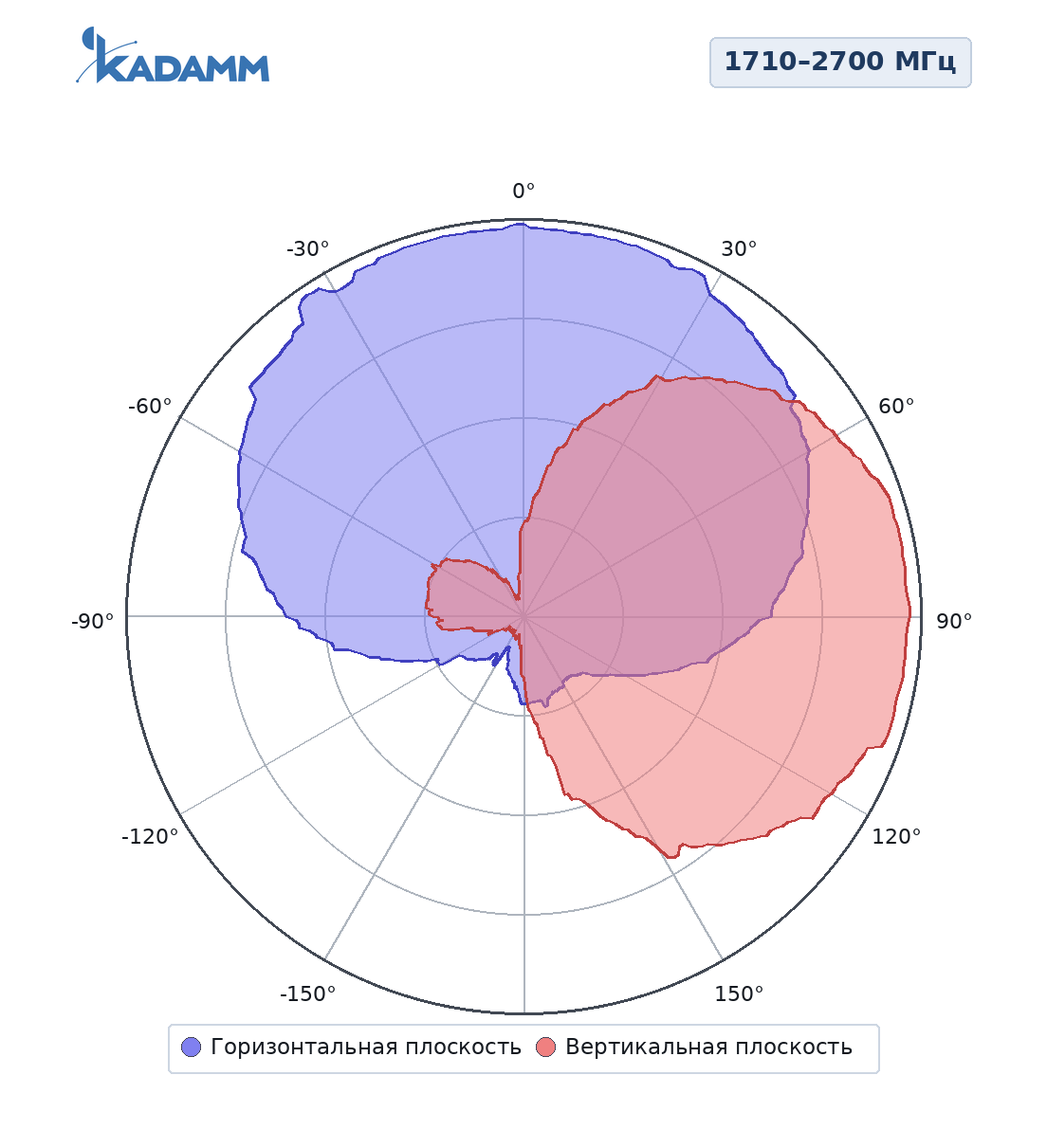

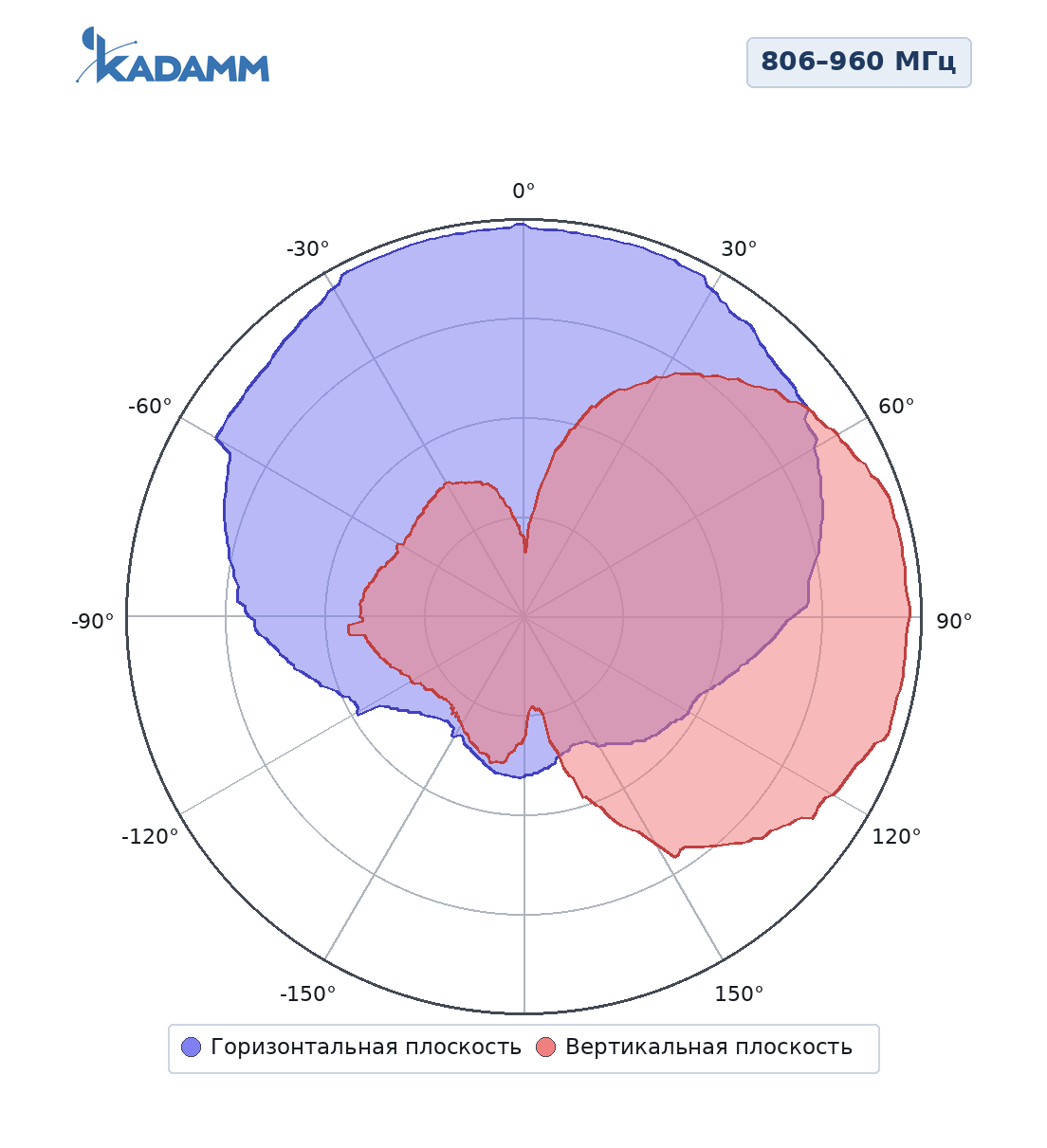

Диаграммы направленности KADAMM ALP-0838V09KB в полосах 806–960 МГц, 1710–2700 МГц, 3300–3800 МГц — по технической документации на модель.
| Параметр | 806–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 806–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 9 ± 1 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | 75 ± 15° | 65 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° | 55° | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,5 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 442 × 210 × 65 мм |
| Размеры упаковки | 488 × 225 × 88 мм |
| Масса антенны | 1,0 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–Ø50 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ALP-0838V09KB работает в полосах 806–3800 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.). Донорская антенна репитеров и усилителей сотовой связи, работающих одновременно в нескольких диапазонах, измерительные и мониторинговые задачи, абонентский доступ там, где нужна одна антенна на все диапазоны оператора (LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600, 5G NR 3,5 ГГц).
Антенна КАДАММ ALP-0838V09KB, монтажный комплект на трубу Ø25–Ø50 мм.
| Параметр | ALP-0838V09KB | ALP-0738V11KB | ALP-0738X10KB | ALP-0727V10KB | ALP-0660V10KB | ALP-0660V09KB |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 806–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1700–2700 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц |
| Поляризация | вертикальная | вертикальная | ±45° | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 80°/75°/65° | 85° | 58°/56°/55° | 85°/85°/60° | 90°/65°/50°/35° | 100°/85°/80°/70° |
| Коэффициент усиления | 9 дБи | 11 дБи | 10,5 дБи | 10 дБи | 10,5 дБи | 9 дБи |
| Тип | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ALP-0838V09KB — 806–3800 МГц — перекрывают диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ALP-0838V09KB — розетка N или по заказу (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM ALP-0838V09KB крепление на трубу Ø25–Ø50 мм, размеры 442 × 210 × 65 мм, масса 1,0 кг, выдерживает ветер до 40 м/с.
У KADAMM ALP-0838V09KB: диапазоны 806–960 / 1710–2700 / 3300–3800 МГц, усиление 9 дБи, ширина луча 80°/75°/65°. У KADAMM ALP-0738V11KB: диапазоны 698–960 / 1710–2700 / 3300–3800 МГц, усиление 11 дБи, ширина луча 85°.
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 80°/75°/65° задаёт допуск по азимуту. Поляризация вертикальная: элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ALP-0838V09KB, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ALP-0838V09KB могут уточняться без уведомления.
