Широкополосная логопериодическая направленная антенна с вертикальной поляризацией: 700–960 / 1710–2700 МГц, 1 порт.
Антенна КАДАММ ALP-7027V10KB — широкополосная логопериодическая направленная антенна: рабочими полосами 700–960 и 1710–2700 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 9–10 дБи по диапазонам, ширина ДН в горизонтальной плоскости 85–90°, в вертикальной 65–70°. Габариты 442 × 210 × 65 мм, масса 1,0 кг. КСВН не более 2,0 / 1,5.

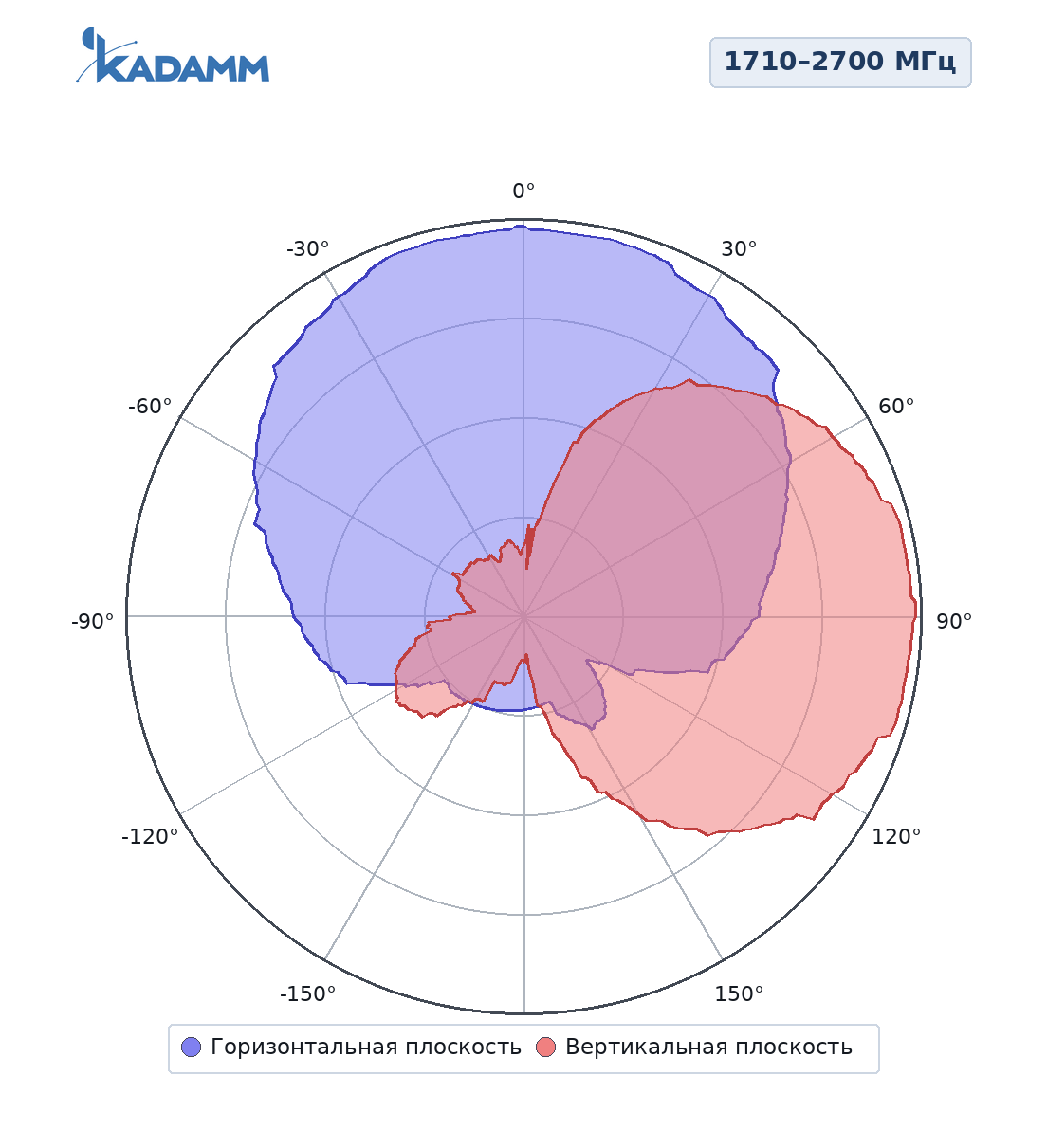

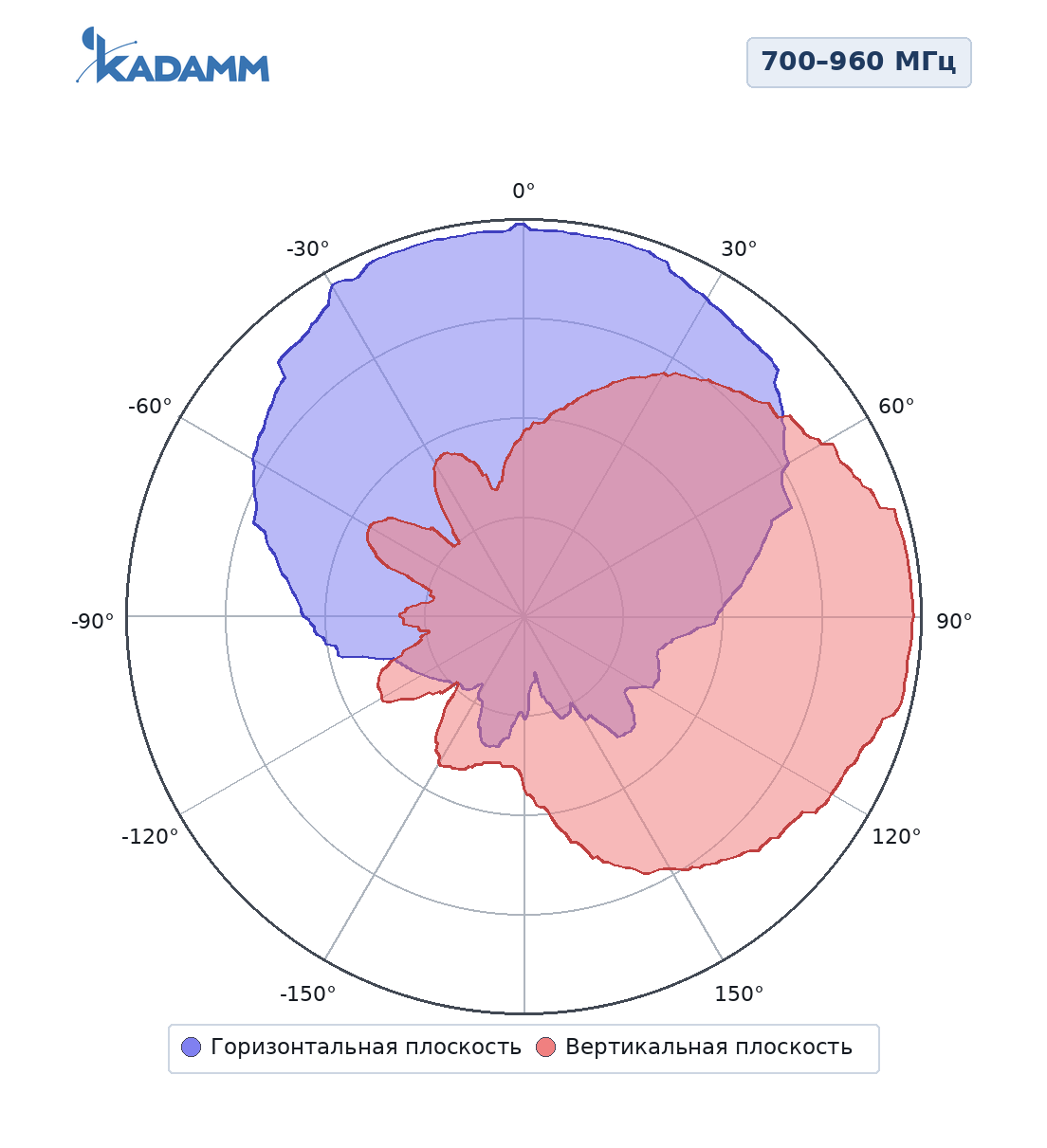

Диаграммы направленности KADAMM ALP-7027V10KB в полосах 700–960 МГц, 1710–2700 МГц — по технической документации на модель.
| Параметр | 700–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 700–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 9 ± 1 | 10 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 90 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | ≤1,5 |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |
| Грозозащита | Заземление по постоянному току | |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 442 × 210 × 65 мм |
| Размеры упаковки | 488 × 225 × 88 мм |
| Масса антенны | 1,0 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–Ø70 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ALP-7027V10KB работает в полосах 700–2700 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Направленная антенна: луч 85°/90°, усиление 10 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ ALP-7027V10KB, монтажный комплект на трубу Ø25–Ø70 мм.
| Параметр | ALP-7027V10KB | ALP-3740VH10KB | ALP-2458V08KB | ALP-1727V10KB | ALP-0838V09KB | ALP-0738V11KB |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 700–960 / 1710–2700 МГц | 3700–4000 МГц | 2300–5900 МГц | 698–2700 МГц | 806–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 85°/90° | 65° | 80° | — | 80°/75°/65° | 85° |
| Коэффициент усиления | 10 дБи | 10 дБи | 8 дБи | 9 дБи | 9 дБи | 11 дБи |
| Тип | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ALP-7027V10KB — 700–2700 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ALP-7027V10KB — розетка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM ALP-7027V10KB крепление на трубу Ø25–Ø70 мм, размеры 442 × 210 × 65 мм, масса 1,0 кг.
У KADAMM ALP-7027V10KB: диапазоны 700–960 / 1710–2700 МГц, ширина луча 85°/90°. У KADAMM ALP-3740VH10KB: диапазоны 3700–4000 МГц, ширина луча 65°.
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 85°/90° задаёт допуск по азимуту. Поляризация вертикальная: элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ALP-7027V10KB, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ALP-7027V10KB могут уточняться без уведомления.
Поставляем KADAMM ALP-7027V10KB — логопериодическая антенна 700–960 / 1710–2700 МГц, 10 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
