Коротко о KADAMM ALP-0738V11KB: рабочий диапазон 698–960 / 1710–2700 / 3300–3800 МГц, усиление 11 дБи. У KADAMM ALP-0738V11KB длина 410 мм и допустимая мощность до 100 Вт, у KADAMM ALP-0738V11 — 510 мм и до 25 Вт.
Антенна состоит из вибраторов разной длины на двухпроводной линии; длины элементов и промежутки между ними увеличиваются в постоянном отношении. На каждой частоте в работе участвует группа элементов, близких к полуволновым, а остальные почти не возбуждаются — поэтому диаграмма и согласование мало меняются по всей полосе. Здесь верхняя частота больше нижней примерно в 5,4 раза — одна антенна перекрывает то, для чего иначе нужны несколько.
Широкополосность достигается ценой усиления — работает лишь часть элементов, поэтому логопериодическая антенна той же длины уступает однодиапазонной Яги. Её выбор оправдан, когда важнее универсальность — один вход на несколько диапазонов и возможность сменить оператора или частоту, не меняя антенну.
Ширина луча по диапазонам — 65° / 50° / 50°: с ростом частоты луч обычно сужается, и это учитывают при наведении на далёкую базовую станцию в верхних диапазонах.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; IM3 не выше −150 дБн (два тона по 20 Вт, IEC 62037); разъём 1×N. Низкая интермодуляция требуется, если через антенну проходят сигналы нескольких передатчиков: продукты смешения не должны оказаться в приёмных каналах системы. Статический заряд отводится на опору, а не на вход радиостанции: излучатель заземлён по постоянному току.
Исполнение: размеры 410 × 210 × 64 мм, масса 0,7 кг, радом — ABS-пластик, рабочая температура −40…+60 °C. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.

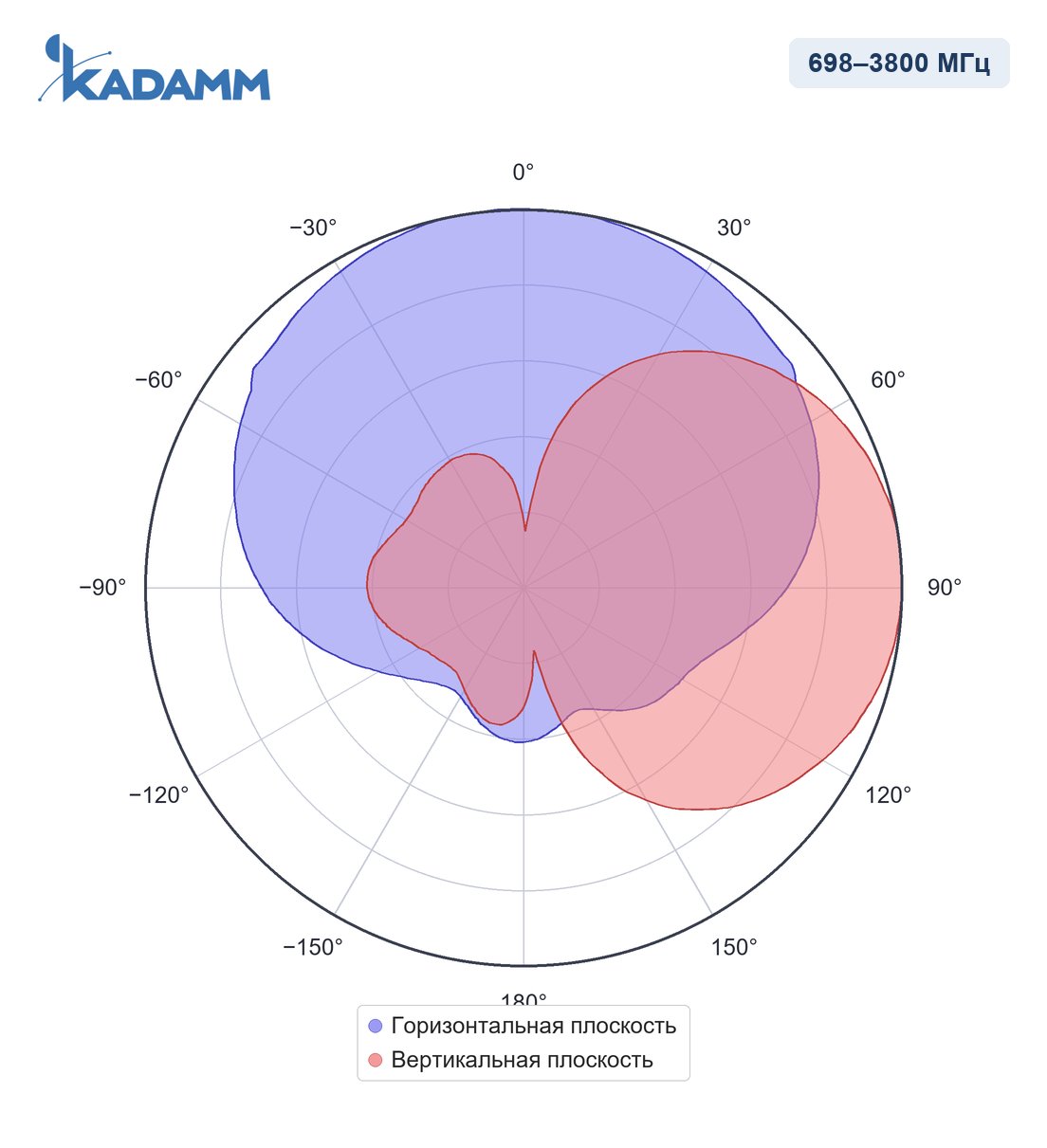

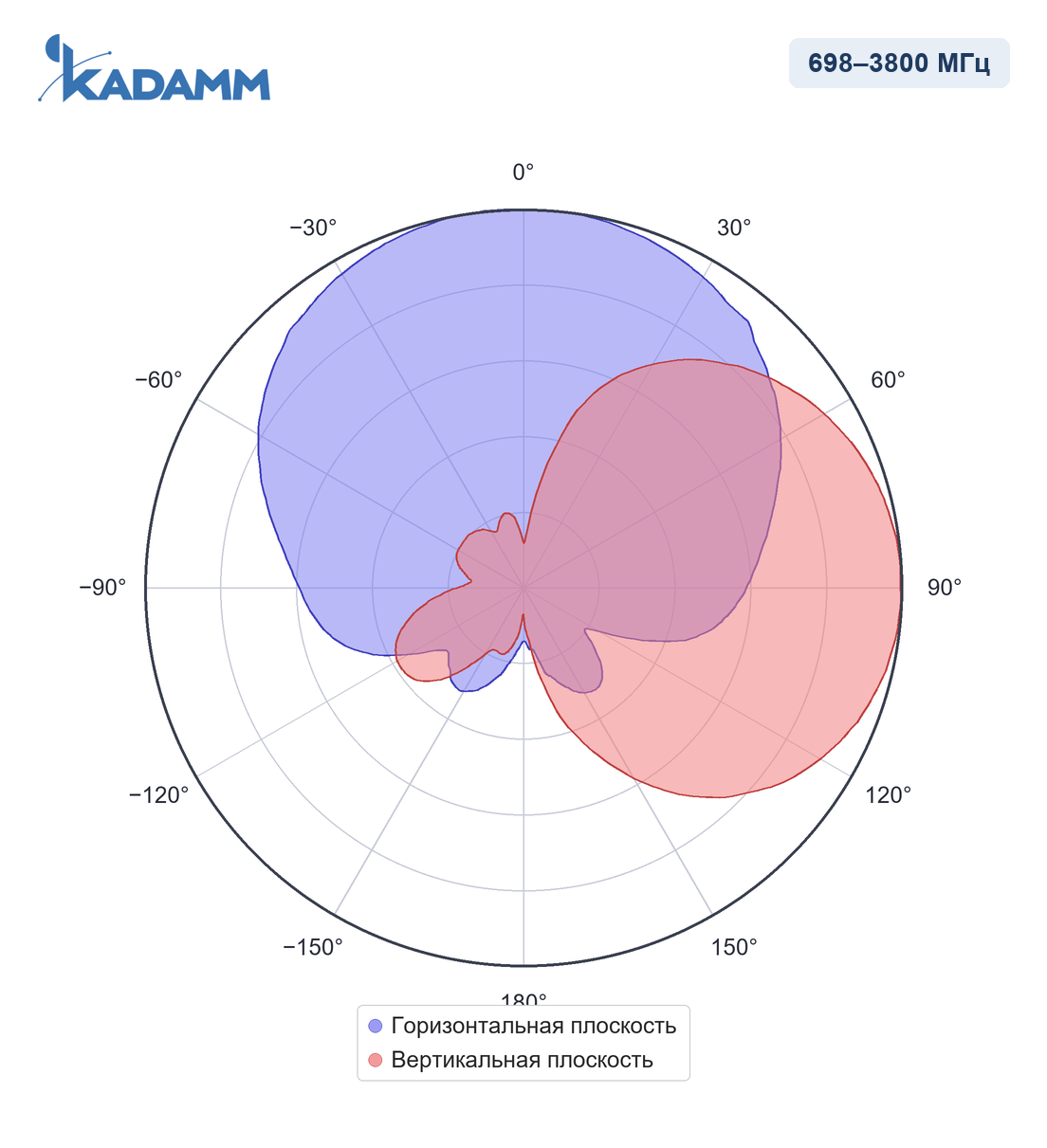

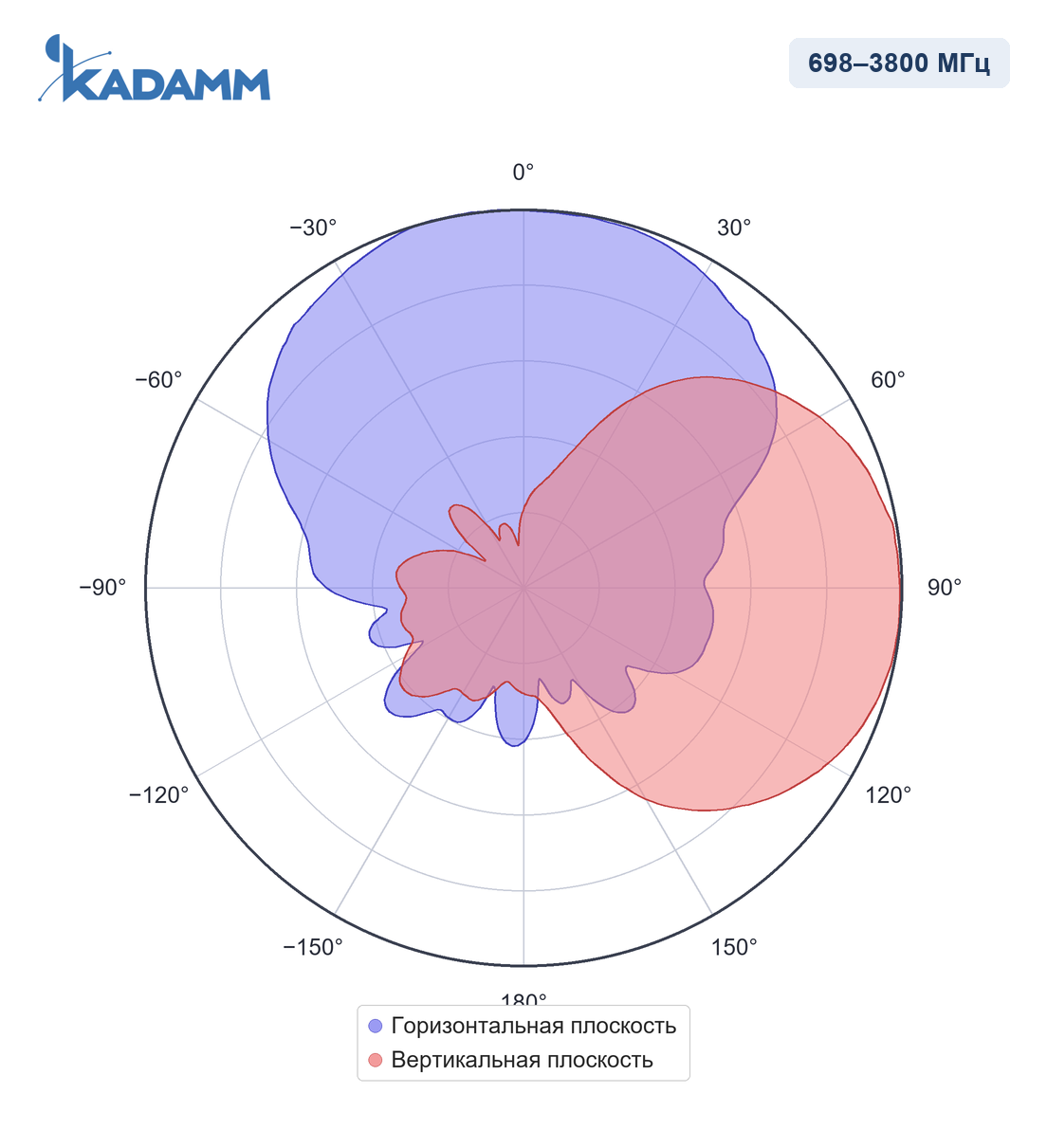

Диаграммы направленности KADAMM ALP-0738V11KB в полосах 698–960 / 1710–2700 / 3300–3800 МГц — нормированные, в полярных координатах.
Ключевые особенности
Логопериодическая структура698–960 / 1710–2700 / 3300–3800 МГц одной антенной, усиление 10–11 дБи по диапазонам, стабильная ДН во всей полосе.
КомпактностьГабариты 410 × 210 × 64 мм, масса 0,7 кг.
Вертикальная поляризация1 порт, розетка N.
Чистый трактIM3 не выше −150 дБн при двух несущих по 43 дБм, КСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт, заземление по постоянному току.
Всепогодное исполнениеРадом — ABS-пластик, рабочая температура −40…+60 °C.
Электрические характеристики
Параметр
698–960 МГц
1710–2700 МГц
3300–3800 МГц
Диапазон частот
698–960 / 1710–2700 / 3300–3800 МГц
Коэффициент усиления, дБи
10
11
11
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
65°
50°
50°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
50°
45°
45°
Поляризация
Вертикальная
КСВН
≤1,5
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)
≤−150
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Грозозащита
Заземление по постоянному току
Механические характеристики
Параметр
Значение
Разъёмы
розетка N (IEC 61169-16)
Кабельный вывод
SFF-50-3, 25 см; разъём — на конце кабеля
Размеры (В × Ш × Г)
410 × 210 × 64 мм
Масса антенны
0,7 кг
Материал радома
ABS-пластик
Цвет радома
Белый
Рабочая температура
−40…+60 °C
Поддерживаемые диапазоны 3GPP
Диапазон
Частоты
Дуплекс
Технологии
B28 / n28
UL 703–748 / DL 758–803 МГц
FDD
LTE 700 (APT)
B20 / n20
UL 832–862 / DL 791–821 МГц
FDD
LTE 800
B5 / n5
UL 824–849 / DL 869–894 МГц
FDD
LTE 850
B8 / n8
UL 880–915 / DL 925–960 МГц
FDD
GSM900, UMTS900, LTE 900
B3 / n3
UL 1710–1785 / DL 1805–1880 МГц
FDD
GSM1800, LTE 1800
B1 / n1
UL 1920–1980 / DL 2110–2170 МГц
FDD
UMTS2100, LTE 2100
B40 / n40
2300–2400 МГц
TDD
LTE TDD 2300
B7 / n7
UL 2500–2570 / DL 2620–2690 МГц
FDD
LTE 2600
B38 / n38
2570–2620 МГц
TDD
LTE TDD 2600
B41 / n41
2496–2690 МГц
TDD
LTE/NR TDD 2600 (полный)
B42 / n78
3400–3600 МГц
TDD
LTE/NR 3500
B43 / n78
3600–3800 МГц
TDD
LTE/NR 3700
n78
3300–3800 МГц
TDD
5G NR 3,5 ГГц
Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.
Стандарты и протоколы
✓
IEC 62037 — измерение пассивной интермодуляции; у этой модели IM3 ≤−150 дБн
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы включают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.
Применение
Главное применение — донорская антенна многодиапазонного репитера: одна антенна принимает сигнал базовой станции во всех полосах, усиливаемых репитером. По частотам она подходит для: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.).
Также её устанавливают на загородные модемы и роутеры, используют для измерений и обследований и там, где диапазон связи может поменяться, а менять антенну нежелательно.
Как подобрать
Полоса. Все диапазоны репитера или модема — внутри 698–960 / 1710–2700 / 3300–3800 МГц.
Луч. 65° / 50° / 50° — наводят на базовую станцию; в верхних диапазонах точнее.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Потому что на каждой частоте работает только часть вибраторов — те, чья длина близка к половине длины волны. На данной частоте остальные элементы луч практически не формируют, и эффективная длина оказывается короче физической. Отсюда правило сравнения: кроме длины антенны учитывают и полосу, которую она должна перекрыть.
Взамен антенна сохраняет параметры во всей полосе 698–960 / 1710–2700 / 3300–3800 МГц, и одна модель заменяет несколько узкополосных. Если нужен единственный диапазон и максимальная дальность, подберём Яги или панель KADAMM на этот диапазон. Для репитера на несколько диапазонов логопериодическая антенна обычно выгоднее набора узкополосных.
Подойдёт, если все диапазоны репитера лежат в полосе антенны. Донорскую антенну направляют на базовую станцию, от которой нужен сигнал, и разносят с сервисной антенной так, чтобы развязка между ними была больше усиления репитера. Ориентир для донорской антенны — не ближайшая базовая станция, а та, что обслуживает объект.
Развязку набирают разносом по вертикали, ориентацией антенн «спиной» друг к другу и стенами здания между ними. После монтажа развязку проверяют измерением: на полном усилении репитер не должен самовозбуждаться.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 698–960 / 1710–2700 / 3300–3800 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.
Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.
Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.
Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
Да. Тип разъёма (розетка N или 4.3-10) и его расположение на корпусе — снизу или сзади — задают при производстве партии. В стандартном исполнении у KADAMM ALP-0738V11KB: розетка N.
Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
Данные для монтажа: масса — 0,7 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.
KADAMM ALP-0738V11KB — запросить цену и сроки
Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM ALP-0738V11KB, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ALP-0738V11KB могут уточняться без уведомления.
Поставляем KADAMM ALP-0738V11KB — многодиапазонная логопериодическая антенна 698–960 / 1710–2700 / 3300–3800 МГц, 11 дБи, 65°/50°, 1 порт под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
