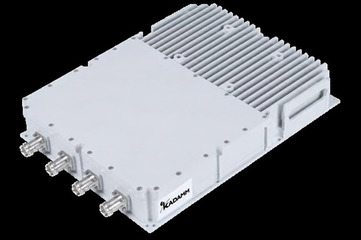

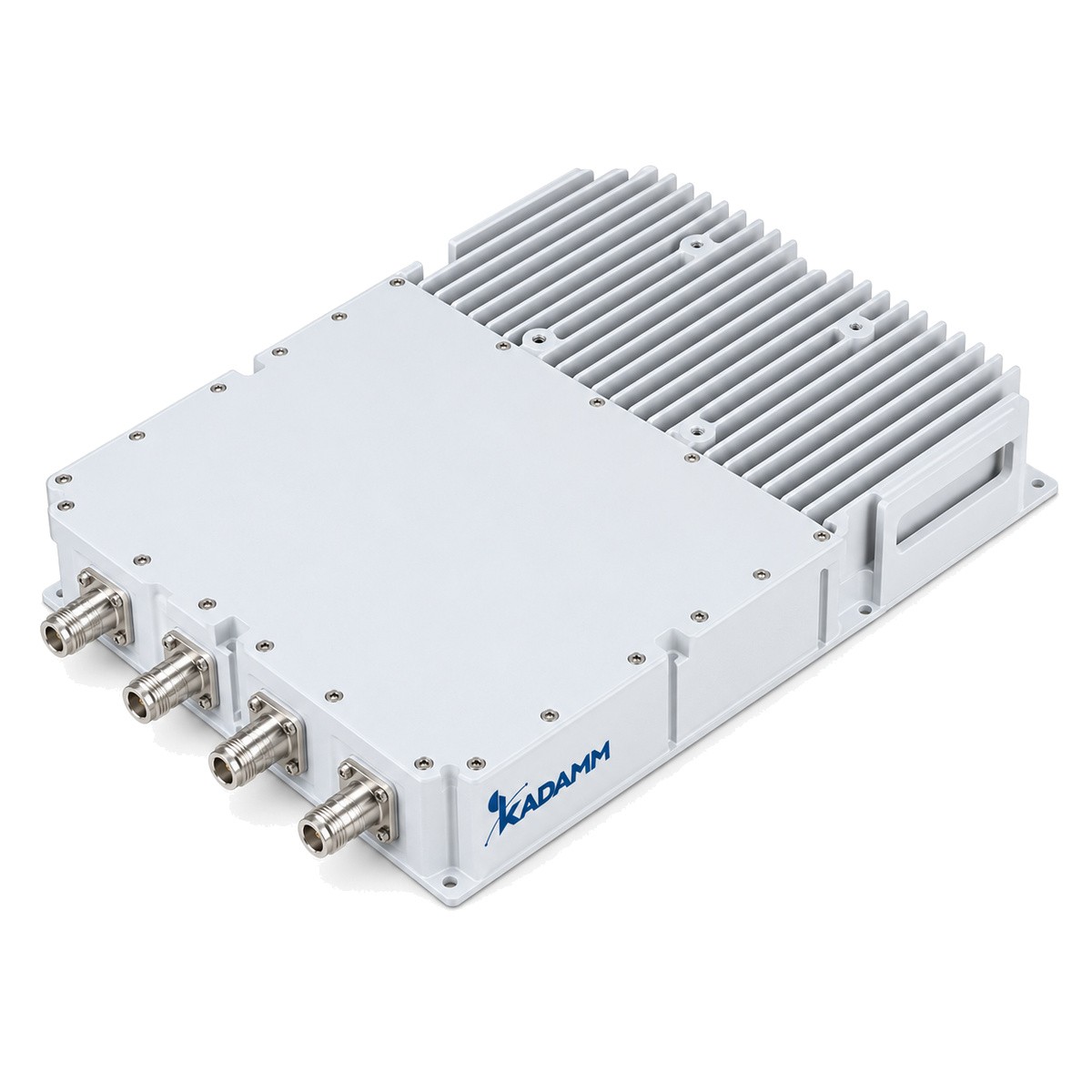

Фильтр 4T4R 1800 КАДАММ ФП-1800-4Т — RX 1710–1785 / TX 1805–1880 МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Полосовой фильтр КАДАММ: фильтр 4T4R 1800. Рабочие полосы RX 1710–1785 / TX 1805–1880 МГц, вносимые потери RX ≥0,8–1,18 / TX ≥1,0–1,5 дБ, подавление/изоляция: RX ≥85, TX ≥105 дБ; изоляция ≥86–105 дБ. PIM/IM ≤−150 dBc. Oem-модуль 4t4r, грозозащита 20 ка. Позиция OEM-класса — поставка под заказ, под проект.
О модели
ФП-1800-4Т — фильтр 4T4R 1800: пропускает полосу RX 1710–1785 / TX 1805–1880 МГц с потерями RX ≥0,8–1,18 / TX ≥1,0–1,5 дБ и подавляет соседние участки спектра (RX ≥85, TX ≥105 дБ; изоляция ≥86–105 дБ). Применяется для защиты приёмников от мощных соседних систем, устранения блокирования и выделения рабочего диапазона в совмещённых трактах. Мощность: 52. Интермодуляция ≤−150 (IM @2×20 Вт). Порты: 4.3-10 female (ANT) / P-SMP. Габариты 400×295×66 мм, вес 9,8 кг, IP65, температура −40…+90 °C. Oem-модуль 4t4r, грозозащита 20 ка.
Ключевые преимущества
Технические характеристики
| Электрические параметры | |
|---|---|
| Рабочие полосы | RX 1710–1785 / TX 1805–1880 МГц |
| Вносимые потери | RX ≥0,8–1,18 / TX ≥1,0–1,5 дБ |
| Подавление / изоляция | RX ≥85, TX ≥105 дБ; изоляция ≥86–105 дБ |
| Интермодуляция | ≤−150 (IM @2×20 Вт) |
| Мощность (ср./пик) | 52 / — |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Порты | 4.3-10 female (ANT) / P-SMP |
| Габариты | 400×295×66 мм |
| Вес | 9,8 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+90 °C |
| Класс защиты | IP65 |
| Поставка | под заказ (OEM) |
Другие фильтры КАДАММ
| Артикул | Полосы | Тип поставки |
|---|---|---|
| КАДАММ ФП-700 | 703–803 | серийный |
| КАДАММ ФП-900Ж | 895–905 и 940–950 | серийный |
| КАДАММ ФП-1800У | 1710–1735 и 1805–1830 | серийный |
| КАДАММ ФП-3600М | 3605–3689 | OEM |
| КАДАММ ФП-2600 | 2500–2540 и 2620–2660 | серийный |
| КАДАММ ФП-3500 | 3400–3600 | OEM |
| КАДАММ ФП-3500Ш | 3300–3800 | OEM |
| КАДАММ ФП-700+900 | 703–803 и 885–960 | серийный |
| КАДАММ ФП-850 | 814–879 | серийный |
| КАДАММ ФП-900 | 890–915 и 935–960 | серийный |
| КАДАММ ФП-3500-8К | 3300–3670 | OEM |
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
