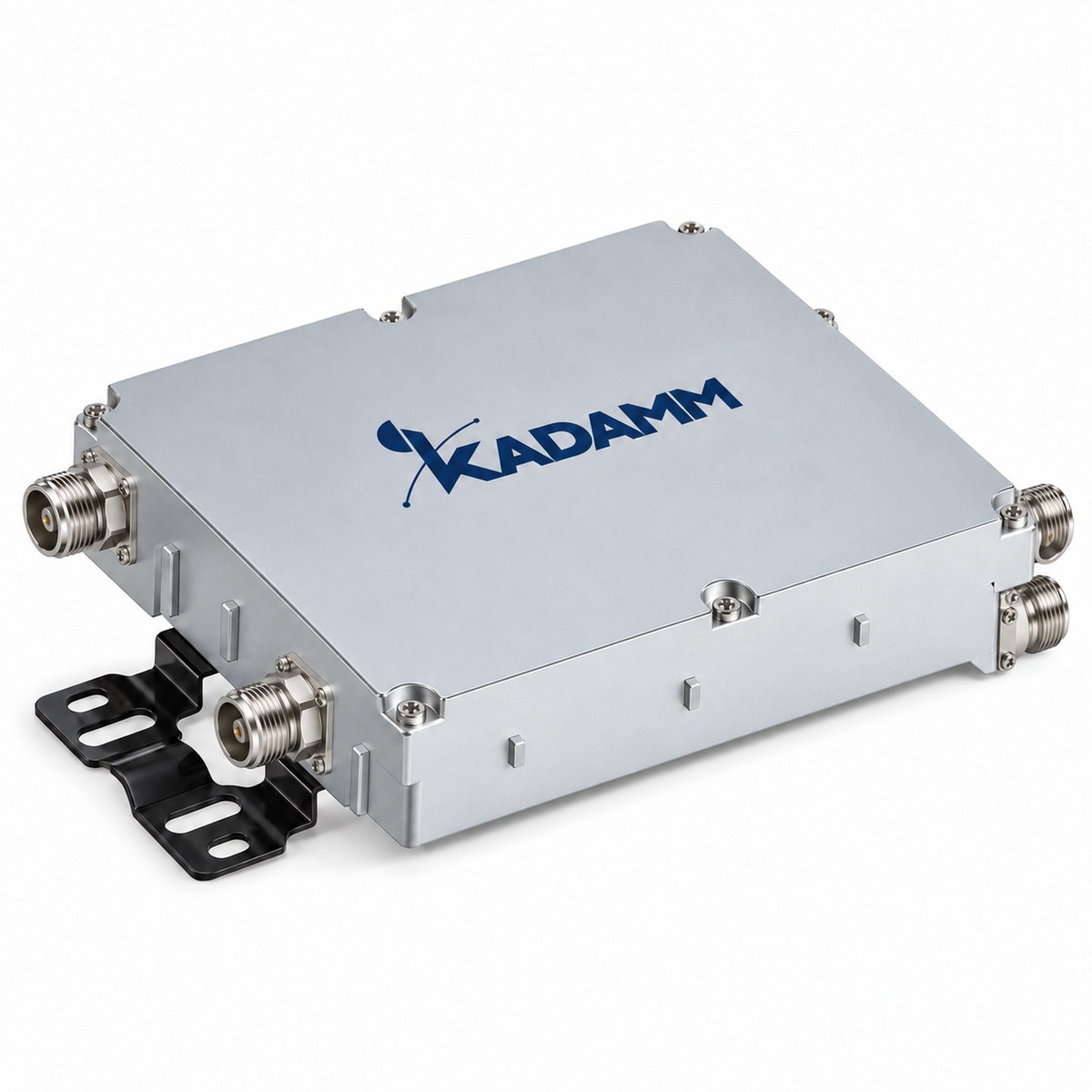

Фильтр полосовой КАДАММ ФП-890/960-43-2 — 890–960 МГц

Признаки — рост шума и падение чувствительности в обратном канале, перегрузка репитера, тревоги базовой станции при работе соседних систем. Анализатор спектра на входе показывает, на каких частотах приходит мешающий сигнал. Замер делают при работающих базовых станциях всех операторов, иначе помеху можно не увидеть.

Если частота помехи лежит вне рабочей полосы, фильтр с достаточным подавлением на этой частоте решает задачу. Пришлите частоты системы и помехи — проверим, подойдёт ли эта модель. Если помеха приходит в полосе своей системы, фильтр её не уберёт — нужна работа с источником.

Для защиты приёмника — на вход репитера или базовой станции, как можно ближе к нему. Для ограничения излучения в общую сеть — на выход передатчика, до комбайнера или POI. Место фильтра отмечают в схеме системы, чтобы учесть его при расчёте уровней и обслуживании.

Вносимое ослабление фильтра входит в расчёт уровней: в прямом канале оно уменьшает мощность на антеннах, в обратном — ухудшает чувствительность, поэтому лишние фильтры в тракт не ставят. Фильтр, рассчитанный на мощность передатчика, можно ставить и на общий тракт передачи и приёма.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн при 2×43 дБм.

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Допустимая мощность — 200 Вт средняя. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.

Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
