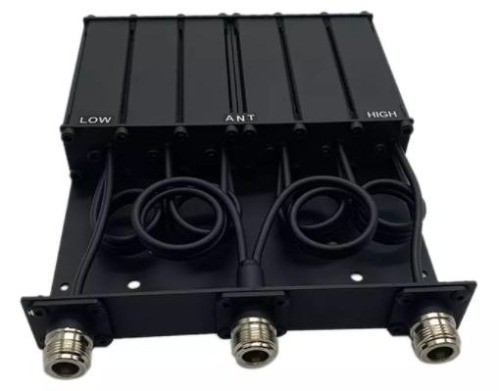

КАДАММ ДУ-152/175 — дуплексеры (дуплексные фильтры) 152–175 МГц с настройкой под разнос частот приёма и передачи: 3,8–5 МГц (ДУ-152/175-3,8), 5–6 МГц (ДУ-152/175-5), 6–15 МГц (ДУ-152/175-6). Вносимые потери не более 1,2–1,5 дБ, развязка ≥75 дБ, КСВН ≤1,40. Мощность 150 Вт максимальная, разъёмы розетка N. Исполнений в серии — 3, применение: работа передатчика и приёмника радиостанции или ретранслятора на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексеры КАДАММ ДУ-152/175 разделяют приём и передачу в общем фидере и антенне в полосе 152–175 МГц. Исполнения различаются разносом частот приёма и передачи: 3,8–5 МГц (ДУ-152/175-3,8), 5–6 МГц (ДУ-152/175-5), 6–15 МГц (ДУ-152/175-6).
Вносимые потери не более 1,2–1,5 дБ (по исполнению), развязка каналов ≥75 дБ, КСВН ≤1,40, полоса канала ±100 кГц / ±200 кГц (по исполнению). При заказе укажите частоты приёма и передачи вашей сети.
Допустимая мощность 150 Вт максимальная. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −40 … +70 °C. Исполнений в карточке: 3.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 152–175 МГц |
| Разнос частот | 3,8–5 МГц (ДУ-152/175-3,8), 5–6 МГц (ДУ-152/175-5), 6–15 МГц (ДУ-152/175-6) |
| Полоса канала | ±100 кГц / ±200 кГц (по исполнению) |
| Вносимые потери | не более 1,2–1,5 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,40 |
| Мощность | 150 Вт максимальная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −40 … +70 °C |
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-152/175-3,8 | 3,8–5 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,40 | 150 Вт макс. | 1,5 кг |
| КАДАММ ДУ-152/175-5 | 5–6 МГц | ±200 кГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 150 Вт макс. | 1,5 кг |
| КАДАММ ДУ-152/175-6 | 6–15 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,40 | 150 Вт макс. | 1,5 кг |
Исполнения различаются разносом частот, полосой канала и вносимыми потерями.
КАДАММ ДУ-152/175 работает в полосах 152–175 МГц: морская УКВ-связь (156–162 МГц). Дуплексный фильтр КАДАММ ДУ-152/175 разделяет приём и передачу в общем фидере, развязка ≥75 дБ.
Комплект КАДАММ ДУ-152/175: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-152/175 — 152–175 МГц: морская УКВ-связь (156–162 МГц).
У КАДАММ ДУ-152/175 вносимые потери не более 1,2–1,5 дБ (по исполнению), развязка ≥75 дБ.
У КАДАММ ДУ-152/175 мощность 150 Вт максимальная, КСВН ≤1,40.
У КАДАММ ДУ-152/175 разъёмы розетка N, рабочая температура −40 … +70 °C.
У КАДАММ ДУ-152/175: диапазон частот 152–175 МГц, вносимые потери не более 1,2–1,5 дБ (по исполнению), мощность 150 Вт максимальная. У КАДАММ ДУ-330/400: диапазон частот 330–400 МГц, вносимые потери ≤1,2 дБ, мощность по исполнению, см. таблицу.
По разносу частот передачи и приёма вашей радиосети: выберите исполнение, в диапазон разноса которого он попадает — 3,8–5 МГц (ДУ-152/175-3,8), 5–6 МГц (ДУ-152/175-5), 6–15 МГц (ДУ-152/175-6).
Гарантия на КАДАММ ДУ-152/175 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры (дуплексные фильтры) серии КАДАММ ДУ-152/175 — 152–175 МГц, разнос 3,8–15 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
