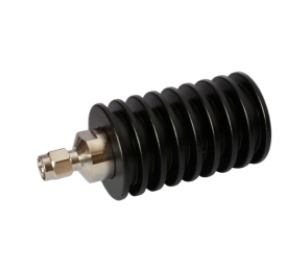

Компания Qualwave предлагает широкий ассортимент коаксиальных согласованных нагрузок, которые отличаются своей широкополосностью и высокой мощностью. Рабочий диапазон частот этих нагрузок варьируется от постоянного тока до 110 ГГц, с максимальной потребляемой мощностью до 1000 Вт.
Особенности:
Области применения:
| ДЕТАЛЬ | ЧАСТОТА, ГГЦ | МОЩНОСТЬ, ВТ | КСВН, МАКС. | СОЕДИНИТЕЛИ | ВРЕМЯ* |
|---|---|---|---|---|---|
| QCT11001 | DC~110 | 1 | 1.6 | 1.0mm | 0~4 |
| QCT67R5 | DC~67 | 0.5 | 1.45 | 1.85mm | 0~4 |
| QCT6702 | DC~67 | 2 | 1.3 | 1.85mm | 0~4 |
| QCT6705 | DC~67 | 5 | 1.4 | 1.85mm | 0~4 |
| QCT6710 | DC~67 | 10 | 1.4 | 1.85mm | 0~4 |
| QCT50R5 | DC~50 | 0.5 | 1.4 | 2.4mm | 0~4 |
| QCT5002 | DC~50 | 2 | 1.25 | 2.4mm | 0~4 |
| QCT5005 | DC~50 | 5 | 1.3 | 2.4mm | 0~4 |
| QCT5010 | DC~50 | 10 | 1.4 | 2.4mm | 0~4 |
| QCT40R5 | DC~40 | 0.5 | 1.5 | 2.92mm, SSMA, SMP, SSMP | 0~4 |
| QCT4002 | DC~40 | 2 | 1.5 | 2.92mm, SSMA, SMP, SSMP | 0~4 |
| QCT4005 | DC~40 | 5 | 1.25 | 2.92mm | 0~4 |
| QCT4010 | DC~40 | 10 | 1.25 | 2.92mm | 0~4 |
| QCT4020 | DC~40 | 20 | 1.3 | 2.92mm | 0~4 |
| QCT4030 | DC~40 | 30 | 1.3 | 2.92mm | 0~4 |
| QCT4050 | DC~40 | 50 | 1.35 | 2.92mm | 0~4 |
| QCT40K1 | DC~40 | 100 | 1.4 | 2.92mm | 0~4 |
| QCT33R5 | DC~33 | 0.5 | 1.25 | 3.5mm | 0~4 |
| QCT3302 | DC~33 | 2 | 1.15 | 3.5mm | 0~4 |
| QCT2602 | DC~26.5 | 2 | 1.25 | SMA | 0~4 |
| QCT2605 | DC~26.5 | 5 | 1.25 | 3.5mm, SMA | 0~4 |
| QCT2610 | DC~26.5 | 10 | 1.25 | 3.5mm, SMA | 0~4 |
| QCT2620 | DC~26.5 | 20 | 1.3 | SMA | 0~4 |
| QCT2630 | DC~26.5 | 30 | 1.3 | SMA | 0~4 |
| QCT2650 | DC~26.5 | 50 | 1.3 | 3.5mm, SMA | 0~4 |
| QCT26K1 | DC~26.5 | 100 | 1.4 | SMA | 0~4 |
| QCT1801 | DC~18 | 1 | 1.25 | SMA, SSMA | 0~4 |
| QCT1802 | DC~18 | 2 | 1.4 | N, TNC, SSMA | 0~4 |
| QCT1805 | DC~18 | 5 | 1.4 | N, SMA | 0~4 |
| QCT1807 | DC~18 | 7 | 1.5 | SMP | 0~4 |
| QCT1810 | DC~18 | 10 | 1.5 | N, SMA，SMP | 0~4 |
| QCT1820 | DC~18 | 20 | 1.4 | N, SMA | 0~4 |
| QCT1825 | DC~18 | 25 | 1.4 | N, SMA | 0~4 |
| QCT1850 | DC~18 | 50 | 1.4 | N, SMA，TNC | 0~4 |
| QCT18K1 | DC~18 | 100 | 1.35 | N, SMA | 0~4 |
| QCT18K15 | DC~18 | 150 | 1.45 | N | 0~4 |
| QCT18K2 | DC~18 | 200 | 1.4 | N | 0~4 |
| QCT18K25 | DC~18 | 250 | 1.4 | N | 0~4 |
| QCT18K3 | DC~18 | 300 | 1.45 | N | 0~4 |
| QCT18K4 | DC~18 | 400 | 1.45 | N | 0~4 |
| QCT18K5 | DC~18 | 500 | 1.6 | N, 7/16 DIN | 0~4 |
| QCT18K6 | DC~18 | 600 | 1.45 | N | 0~4 |
| QCT081K | DC~8 | 1000 | 1.55 | N | 0~4 |
| QCT0402 | DC~4 | 2 | 1.25 | SMB | 0~4 |
| QCT042K | DC~4 | 2000 | 1.75 | N, 7/16 DIN | 0~4 |
*Время выполнения заказа (недели).
Поставляем Qualwave Cогласованные нагрузки под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
