Комбайнер одного диапазона (same band) КАДАММ КМ-СЧ-01 — 698–3800 (общая полоса) МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу

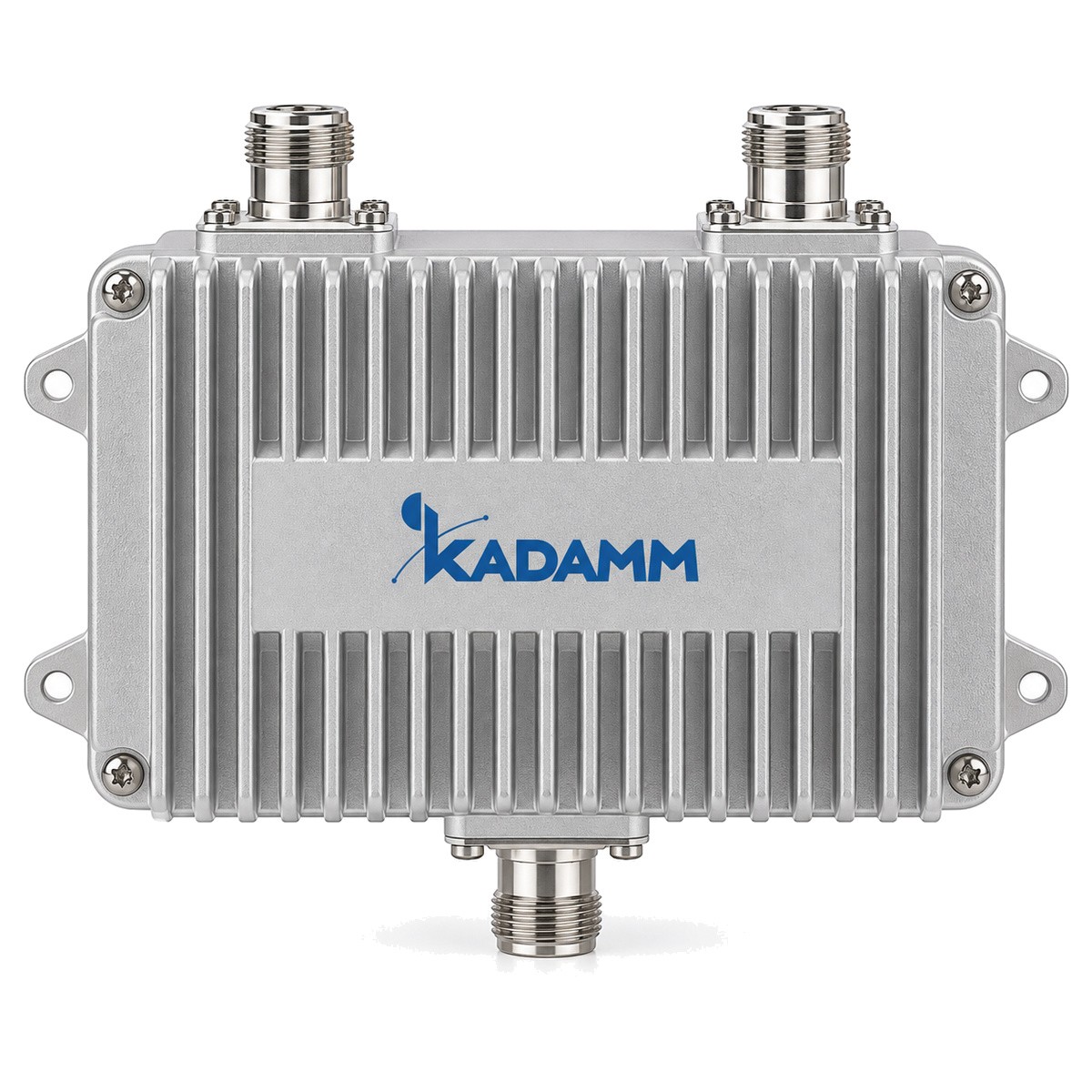

Мультидиапазонный комбайнер КАДАММ для объединения диапазонов 698–3800 (общая полоса) МГц в общий антенно-фидерный тракт (co-siting БС, совмещение систем на одной АМС или в одном фидере DAS). Вносимые потери 3,1±0,6 дБ (гибридный), развязка портов ≥23 дБ. PIM ≤−160 dBc. Same-band сумматор: два оператора в одном диапазоне на общий фидер; корпус с оребрением.
О модели
КМ-СЧ-01 — частотно-разделительный комбайнер (мультиплексер): каждый из портов пропускает свой диапазон (698–3800 (общая полоса) МГц) на общий порт COM с потерями 3,1±0,6 дБ (гибридный), при этом порты развязаны между собой (≥23 дБ) — передатчики разных систем не мешают друг другу. Пропуск питания и телеметрии DC/AISG: Port1→Port3 Pass, Port2→Port3 Stop. Встроенная грозозащита отсутствует (кабельная серия). Средняя мощность до 200 Вт на порт, пиковая до 1500 Вт. PIM3 ≤−160 dBc при 2×43 дБм. Соединители: N / 4.3-10 / 7-16 female. Волновое сопротивление 50 Ом, температура −35…+65 °C, класс защиты IP65.
Ключевые преимущества
Технические характеристики
| Электрические параметры | |
|---|---|
| Диапазоны портов | 698–3800 (общая полоса) МГц |
| Вносимые потери | 3,1±0,6 дБ (гибридный) |
| Развязка между портами | ≥23 дБ |
| Возвратные потери | КСВН <1,25 |
| PIM3 (при 2×43 дБм) | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / 1500 Вт |
| DC/AISG | Port1→Port3 Pass, Port2→Port3 Stop |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Соединители | N / 4.3-10 / 7-16 female |
| Габариты (одиночный) | 200×176×102,5 мм |
| Вес (одиночный) | 5,8–6,0 кг |
| Сдвоенное исполнение | — |
| Грозозащита | — |
| Монтаж | настенный / внутрь шкафа |
| Температура эксплуатации | −35…+65 °C |
| Класс защиты | IP65 |
Другие комбайнеры same band КАДАММ
| Артикул | Диапазоны | Соединители |
|---|
Области применения
Монтаж
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия КАДАММ на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
15+ лет
Пассивная конструкция без элементов, подверженных старению.
Техподдержка
Русскоязычная служба
Поможем рассчитать бюджет линии и подобрать состав СРК.
Наличие
Склад в Москве
Ходовые позиции серии КМ поддерживаются на складе.
Купить комбайнер КАДАММ КМ-СЧ-01
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка · 8 (800) 505-92-60
Промышленное оборудование Комбайнер одного диапазона (same band) КАДАММ КМ-СЧ-01 — 698–3800 (общая полоса) МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
