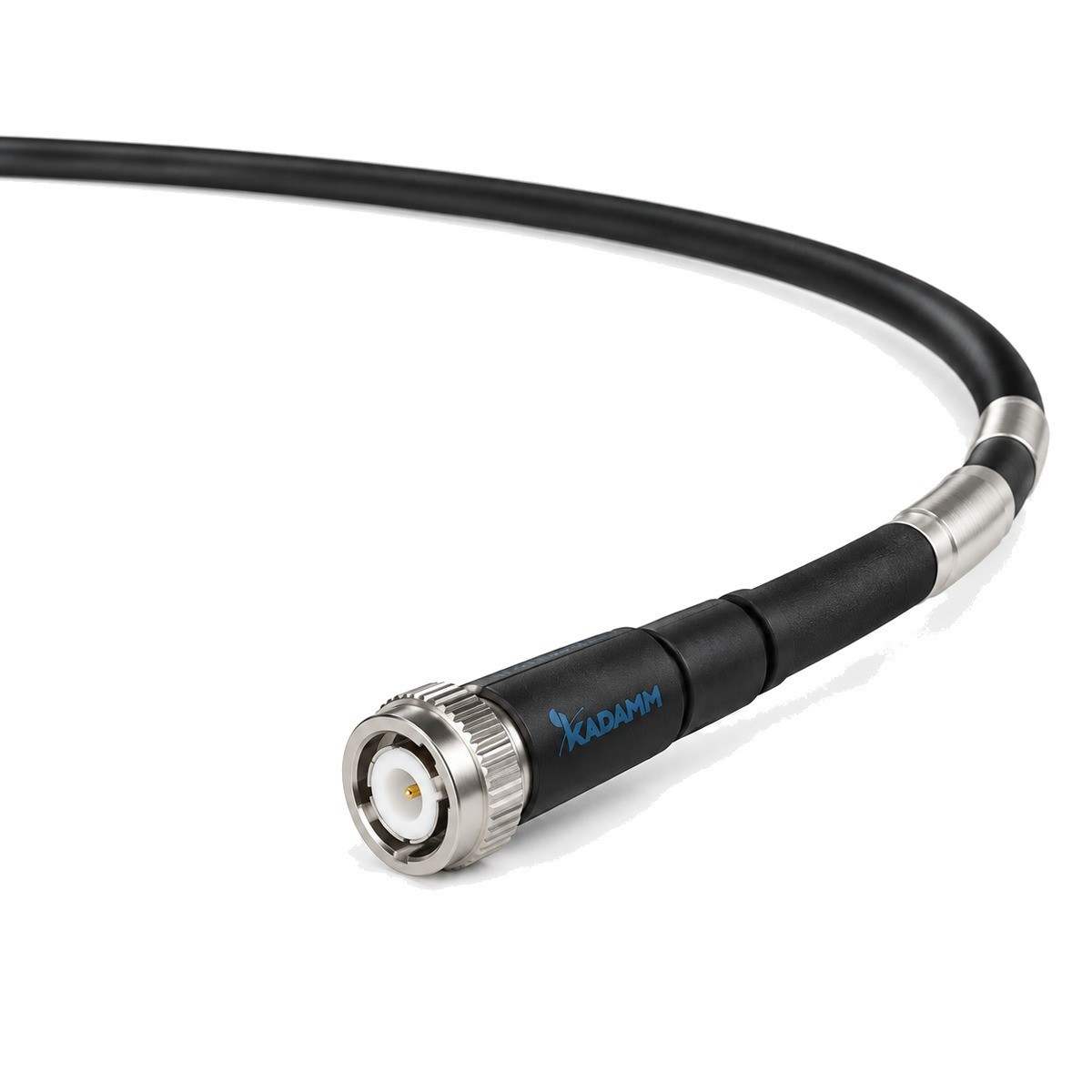

Кабели СВЧ для наружной установки: 4 модели. Конструкция, затухание на частотах и допустимая мощность — в таблице.
Серия KADAMM КС-НУ — 4 модели в диапазоне до 18 ГГц. Модели различаются: частоты, затухание, затухание, затухание, затухание.
В серии KADAMM КС-НУ — 4 модели. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.
Кабель поставляется готовой сборкой: соединители установлены и проверены на заводе, поэтому КСВН и ослабление линии известны заранее, а не зависят от качества разделки на месте.
Потери в кабеле пропорциональны его длине и увеличиваются с ростом частоты, так что длину выбирают минимальной по трассе. Для измерительных трактов имеет значение и то, как меняются фаза и амплитуда при изгибе: у измерительных классов это нормируется.
Кабели для наружной установки. Кабели наружной установки рассчитаны на прокладку вне помещений: на мачтах, крышах, по кабельным трассам к антеннам. Оболочка у них стойкая к ультрафиолету, влаге и перепадам температуры, а под ней могут быть дополнительные защитные слои, препятствующие продольному проникновению влаги. Влага — главный враг кабеля на открытом воздухе: попав под оболочку, она ухудшает диэлектрик и вызывает коррозию экрана, а затухание растёт. Поэтому для этой серии нормирован срок службы на открытом воздухе, а для расчёта линии в таблице приведено погонное затухание по частотам. При монтаже соединители на концах герметизируют, кабель крепят к конструкциям с шагом, исключающим провисание и раскачивание ветром, и соблюдают монтажный радиус изгиба. Вход в помещение делают с петлёй, чтобы вода стекала, не доходя до ввода. Для мачтовых трасс учитывают и погонную массу кабеля: от неё зависит шаг крепления и нагрузка на конструкции. Кабель наружной установки обычно сочетают с соединителями, имеющими уплотнение, и грозозащитными устройствами на вводе в здание. В таблице серии приведены наружный диаметр и погонная масса — по ним подбирают зажимы и рассчитывают нагрузку на мачту. При расчёте линии учитывайте и потери соединителей, и запас на старение кабеля: со временем погонное затухание наружного кабеля немного растёт. Трассу проектируют так, чтобы кабель не тёрся о кромки конструкций при ветре.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | до 18 ГГц |
| Затухание, дБ/100 м на 0.3 ГГц | 7,9–19,2 дБ/100 м на 0.3 ГГц |
| Затухание, дБ/100 м на 0.5 ГГц | 10,3–24,9 дБ/100 м на 0.5 ГГц |
| Затухание, дБ/100 м на 1 ГГц | 14,7–35,4 дБ/100 м на 1 ГГц |
| Затухание, дБ/100 м на 3 ГГц | 26,2–62 дБ/100 м на 3 ГГц |
| Затухание, дБ/100 м на 6 ГГц | 38,2–88,8 дБ/100 м на 6 ГГц |
| Затухание, дБ/100 м на 8 ГГц | 44,7–103,2 дБ/100 м на 8 ГГц |
| Затухание, дБ/100 м на 10 ГГц | 50,6–116 дБ/100 м на 10 ГГц |
| Затухание, дБ/100 м на 12.4 ГГц | 83,4–129,9 дБ/100 м на 12.4 ГГц |
| Затухание, дБ/100 м на 18 ГГц | 102,2–158,3 дБ/100 м на 18 ГГц |
| Средняя мощность, Вт на 0.3 ГГц | 366–2053 Вт на 0.3 ГГц |
| Средняя мощность, Вт на 0.5 ГГц | 283–1580 Вт на 0.5 ГГц |
| Средняя мощность, Вт на 1 ГГц | 199–1104 Вт на 1 ГГц |
| Средняя мощность, Вт на 3 ГГц | 113–619 Вт на 3 ГГц |
| Средняя мощность, Вт на 6 ГГц | 79–425 Вт на 6 ГГц |
| Средняя мощность, Вт на 8 ГГц | 68–363 Вт на 8 ГГц |
| Средняя мощность, Вт на 10 ГГц | 61–321 Вт на 10 ГГц |
| Средняя мощность, Вт на 12.4 ГГц | 54–95 Вт на 12.4 ГГц |
| Средняя мощность, Вт на 18 ГГц | 44–77 Вт на 18 ГГц |
| Наружный диаметр | 5–10,15 мм |
| Погонная масса, г/м | 56–190 г/м |
| Частота отсечки | 15–35 ГГц |
| Испытательное напряжение, В (пост.) | 1000–3000 В (пост.) |
| Радиус изгиба (монтажный / многократный) | 25–50 мм |
| Диаметр, мм | внутренний проводник | 1,02–2,44 мм | внутренний проводник |
| Диаметр, мм | диэлектрик | 3,07–7,24 мм | диэлектрик |
| Диаметр, мм | внутренний экран | 3,27–7,48 мм | внутренний экран |
| Диаметр, мм | промежуточный слой | 3,43–7,61 мм | промежуточный слой |
| Диаметр, мм | внешний экран | 3,94–8,19 мм | внешний экран |
| Диаметр, мм | оболочка | 5–10,15 мм | оболочка |
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 3 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 10 | 7,9 | 10,3 | 14,7 | 26,2 | 38,2 | 44,7 | 50,6 | — |
| KADAMM КС-460 | 18 | 19,2 | 24,9 | 35,4 | 62 | 88,8 | 103,2 | 116 | 129,9 |
| KADAMM КС-520 | 18 | 15 | 19,4 | 27,7 | 48,7 | 69,9 | 81,4 | 91,5 | 102,7 |
| KADAMM КС-635 | 18 | 12 | 15,6 | 22,2 | 39,2 | 56,4 | 65,8 | 74,2 | 83,4 |
| Артикул | 18 ГГц |
|---|---|
| KADAMM КС-1000-1 | — |
| KADAMM КС-460 | 158,3 |
| KADAMM КС-520 | 125,5 |
| KADAMM КС-635 | 102,2 |
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 3 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 2053 | 1580 | 1104 | 619 | 425 | 363 | 321 | — | — |
| KADAMM КС-460 | 366 | 283 | 199 | 113 | 79 | 68 | 61 | 54 | 44 |
| KADAMM КС-520 | 484 | 374 | 263 | 149 | 104 | 88 | 79 | 71 | 58 |
| KADAMM КС-635 | 660 | 509 | 357 | 202 | 140 | 120 | 107 | 95 | 77 |
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм |
|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 10,15 | 190 | 15 | 3000 | 50,0 / 100,0 |
| KADAMM КС-460 | 5,00 | 56 | 35 | 1000 | 25,0 / 50,0 |
| KADAMM КС-520 | 6,00 | 70 | 35 | 1000 | 30,0 / 60,0 |
| KADAMM КС-635 | 7,20 | 89 | 27 | 2000 | 36,0 / 72,0 |
| Артикул | внутренний проводник | диэлектрик | внутренний экран | промежуточный слой | внешний экран | оболочка |
|---|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 2,44 | 7,24 | 7,48 | 7,61 | 8,19 | 10,15 |
| KADAMM КС-460 | 1,02 | 3,07 | 3,27 | 3,43 | 3,94 | 5,00 |
| KADAMM КС-520 | 1,29 | 3,91 | 4,15 | 4,28 | 4,79 | 6,00 |
| KADAMM КС-635 | 1,57 | 4,72 | 4,96 | 5,10 | 5,66 | 7,20 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | промежуточный слой | алюминиевая лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | PUR |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Эффективность экранирования, дБ | более 70 |
| Рабочая температура, °C | -55–+85 |
| Срок службы на открытом воздухе, лет | 20 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Предел работы кабеля; ограничен появлением высших типов волн в его сечении. В серии: 10–18 ГГц. |
| Частота отсечки, ГГц | Частота появления высших типов волн: выше неё кабель неприменим. В серии: 15–35 ГГц. |
| Затухание, дБ/100 м на 0.3 ГГц | Погонное затухание на указанной частоте: умножьте на длину трассы, чтобы получить потери линии. В серии: 7,9–19,2 дБ/100 м на 0.3 ГГц. |
| Средняя мощность, Вт на 0.3 ГГц | Допустимая непрерывная мощность на указанной частоте; ограничена нагревом и снижается с ростом частоты. В серии: 366–2053 Вт на 0.3 ГГц. |
| Испытательное напряжение, В (пост.) | Напряжение, которым проверяют прочность изоляции. В серии: 1000–3000 В (пост.). |
| Радиус изгиба (монтажный / многократный), мм | Монтажный — при однократном изгибе при прокладке, многократный — для движущихся линий. В серии: 25–50 мм. |
| Наружный диаметр, мм | Диаметр по оболочке — для прокладки и выбора соединителя. В серии: 5–10,15 мм. |
| Диаметр, мм | внутренний проводник | Диаметры слоёв конструкции: по ним подбирают соединитель и схему разделки. В серии: 1,02–2,44 мм | внутренний проводник. |
| Погонная масса, г/м | Масса метра кабеля — для расчёта нагрузки на крепления. В серии: 56–190 г/м. |
Выбор внутри серии KADAMM КС-НУ: затухание, дБ/100 м на 0.3 ГГц — от 7,9 у KADAMM КС-1000-1 до 19,2 у KADAMM КС-460; затухание, дБ/100 м на 0.5 ГГц — от 10,3 у KADAMM КС-1000-1 до 24,9 у KADAMM КС-460; затухание, дБ/100 м на 1 ГГц — от 14,7 у KADAMM КС-1000-1 до 35,4 у KADAMM КС-460.
Измерительные порты векторных анализаторов, межблочные соединения аппаратуры, испытательные стенды.
Комплект поставки модели серии KADAMM КС-НУ: кабель или кабельная сборка, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Оболочкой, стойкой к ультрафиолету и влаге, и конструкцией, защищающей диэлектрик от проникновения воды.
Да: даже стойкий кабель теряет свойства, если влага попадает через незащищённый соединитель.
Серия KADAMM КС-НУ перекрывает до 18 ГГц: KADAMM КС-460 — 18; KADAMM КС-520 — 18; KADAMM КС-635 — 18; KADAMM КС-1000-1 — 10.
У всех 4 модели серии KADAMM КС-НУ: Материал | внутренний проводник — посеребрённая медь; Материал | диэлектрик — PTFE пониженной плотности; Материал | внутренний экран — посеребрённая медная лента; Материал | промежуточный слой — алюминиевая лента; Материал | внешний экран — посеребрённая медная оплётка.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM КС-НУ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM КС-НУ могут уточняться без уведомления.
