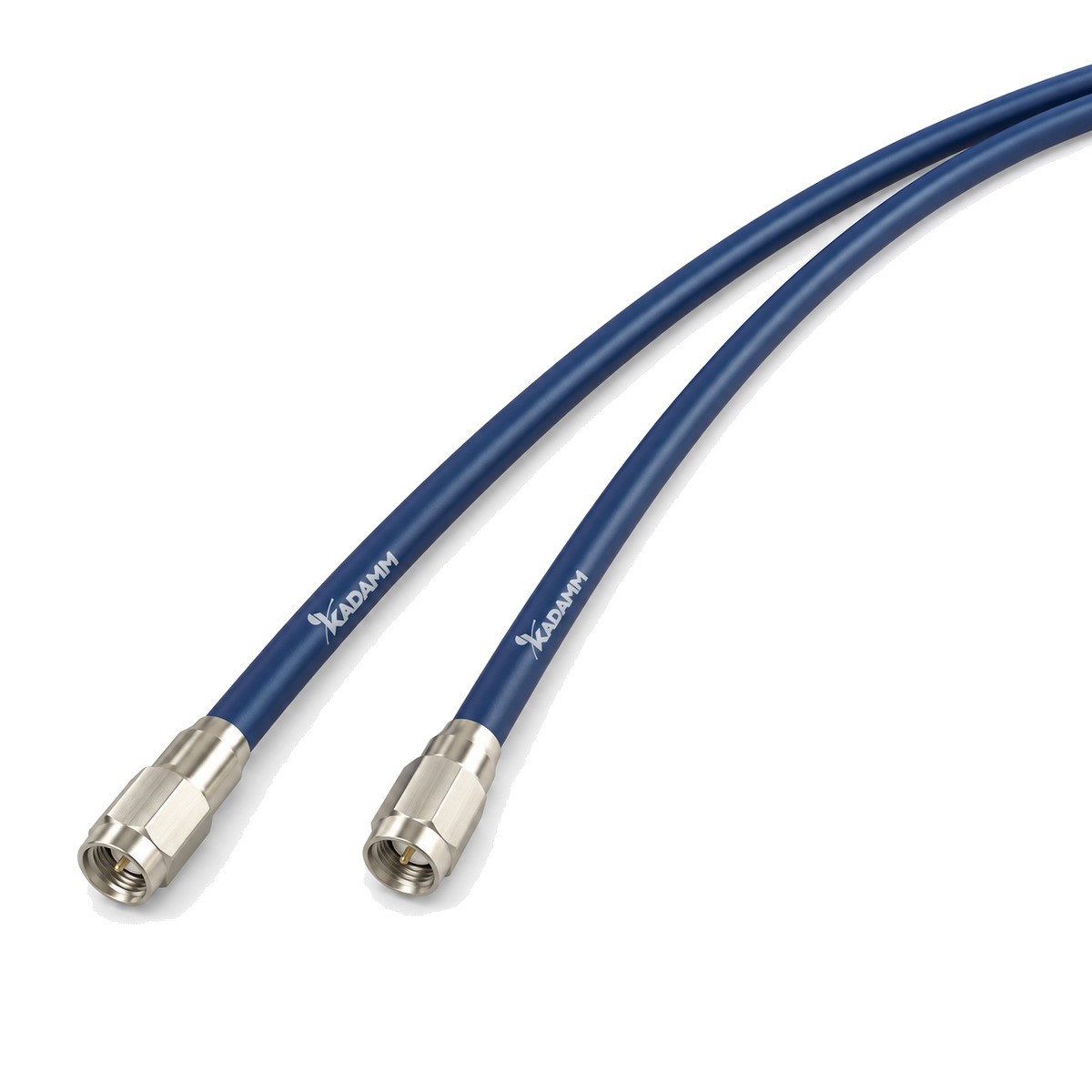

Кабели СВЧ сверхгибкие: 4 модели. Конструкция, затухание на частотах и допустимая мощность — в таблице.
Серия KADAMM КС-СГ — 4 модели в диапазоне до 40 ГГц. Модели различаются: частоты, затухание, затухание, затухание, затухание.
В серии KADAMM КС-СГ — 4 модели. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.
Кабель поставляется готовой сборкой: соединители установлены и проверены на заводе, поэтому КСВН и ослабление линии известны заранее, а не зависят от качества разделки на месте.
Потери в кабеле пропорциональны его длине и увеличиваются с ростом частоты, так что длину выбирают минимальной по трассе. Для измерительных трактов имеет значение и то, как меняются фаза и амплитуда при изгибе: у измерительных классов это нормируется.
Сверхгибкие кабели. Сверхгибкие кабели нужны там, где линия изгибается с малым радиусом и много раз: подвижные части стендов, выдвижные блоки, разводка в плотно скомпонованных устройствах. Гибкость достигается многопроволочным внутренним проводником, мягким диэлектриком и экраном из тонких проволок. Такой кабель легко укладывается вдоль стенки или через узкий проход, не пружинит и не тянет за собой соединитель. Это снижает механическую нагрузку на порты приборов, особенно миниатюрные, которые плохо переносят боковое усилие. Затухание сверхгибкого кабеля выше, чем у кабелей с низкими потерями того же диаметра: многопроволочный проводник и плотный экран вносят дополнительные потери. Поэтому его используют на коротких участках, а длинные трассы прокладывают кабелем с меньшим погонным затуханием. Сверхгибкий кабель хорошо подходит для кабельных сборок, которые часто перекладывают, — например, для подключения измерительных пробников или оснастки на производственном контроле. Многократный радиус изгиба у него меньше, чем у обычного гибкого кабеля, и кабель дольше сохраняет параметры при постоянной работе. В таблице серии приведены радиусы изгиба, погонное затухание и диаметры конструкции. При монтаже сверхгибкий кабель не натягивают: мягкая конструкция легко вытягивается, и сечение становится овальным. Соединители выбирают с разгрузкой от изгиба — термоусадкой или пружиной у корпуса, — потому что именно у соединителя кабель изгибается чаще всего. Для подвижных узлов удобно предусмотреть лёгкое крепление кабеля через равные промежутки.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | до 40 ГГц |
| Затухание, дБ/100 м на 0.3 ГГц | 9,5–28 дБ/100 м на 0.3 ГГц |
| Затухание, дБ/100 м на 0.5 ГГц | 12,5–36,3 дБ/100 м на 0.5 ГГц |
| Затухание, дБ/100 м на 1 ГГц | 18,2–51,9 дБ/100 м на 1 ГГц |
| Затухание, дБ/100 м на 2 ГГц | 26,8–74,5 дБ/100 м на 2 ГГц |
| Затухание, дБ/100 м на 6 ГГц | 50,9–133,4 дБ/100 м на 6 ГГц |
| Затухание, дБ/100 м на 8 ГГц | 60,7–156,1 дБ/100 м на 8 ГГц |
| Затухание, дБ/100 м на 12.4 ГГц | 80–198,7 дБ/100 м на 12.4 ГГц |
| Затухание, дБ/100 м на 18 ГГц | 101,9–244,9 дБ/100 м на 18 ГГц |
| Затухание, дБ/100 м на 26.5 ГГц | 167,2–305,5 дБ/100 м на 26.5 ГГц |
| Затухание, дБ/100 м на 40 ГГц | 388,8 дБ/100 м на 40 ГГц |
| Средняя мощность, Вт на 0.3 ГГц | 220–626 Вт на 0.3 ГГц |
| Средняя мощность, Вт на 0.5 ГГц | 169–477 Вт на 0.5 ГГц |
| Средняя мощность, Вт на 1 ГГц | 119–327 Вт на 1 ГГц |
| Средняя мощность, Вт на 2 ГГц | 82–222 Вт на 2 ГГц |
| Средняя мощность, Вт на 6 ГГц | 46–117 Вт на 6 ГГц |
| Средняя мощность, Вт на 8 ГГц | 39–98 Вт на 8 ГГц |
| Средняя мощность, Вт на 12.4 ГГц | 31–74 Вт на 12.4 ГГц |
| Средняя мощность, Вт на 18 ГГц | 25–58 Вт на 18 ГГц |
| Средняя мощность, Вт на 26.5 ГГц | 20–30 Вт на 26.5 ГГц |
| Средняя мощность, Вт на 40 ГГц | 16 Вт на 40 ГГц |
| Наружный диаметр | 3,6–8 мм |
| Погонная масса, г/м | 30–130 г/м |
| Частота отсечки | 20–51 ГГц |
| Испытательное напряжение, В (пост.) | 500–1700 В (пост.) |
| Радиус изгиба (монтажный / многократный) | 18–40 мм |
| Диаметр, мм | внутренний проводник | 0,72–1,88 мм | внутренний проводник |
| Диаметр, мм | диэлектрик | 2,05–5,5 мм | диэлектрик |
| Диаметр, мм | внутренний экран | 2,22–5,74 мм | внутренний экран |
| Диаметр, мм | внешний экран | 2,66–6,31 мм | внешний экран |
| Диаметр, мм | оболочка | 3,6–8 мм | оболочка |
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-360-3 | 40 | 28 | 36,3 | 51,9 | 74,5 | 133,4 | 156,1 | 198,7 | 244,9 |
| KADAMM КС-500-3 | 26,5 | 20,4 | 26,7 | 38,5 | 55,6 | 103,2 | 122 | 157,9 | 198 |
| KADAMM КС-600-1 | 26,5 | 15,6 | 20,2 | 28,7 | 41,2 | 73,6 | 86 | 109,2 | 134,3 |
| KADAMM КС-800-3 | 18 | 9,5 | 12,5 | 18,2 | 26,8 | 50,9 | 60,7 | 80,0 | 101,9 |
| Артикул | 26,5 ГГц | 40 ГГц |
|---|---|---|
| KADAMM КС-360-3 | 305,5 | 388,8 |
| KADAMM КС-500-3 | 252,1 | — |
| KADAMM КС-600-1 | 167,2 | — |
| KADAMM КС-800-3 | — | — |
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-360-3 | 220 | 169 | 119 | 82 | 46 | 39 | 31 | 25 | 20 |
| KADAMM КС-500-3 | 280 | 215 | 149 | 102 | 55 | 46 | 36 | 29 | 23 |
| KADAMM КС-600-1 | 321 | 248 | 175 | 122 | 68 | 59 | 46 | 37 | 30 |
| KADAMM КС-800-3 | 626 | 477 | 327 | 222 | 117 | 98 | 74 | 58 | — |
| Артикул | 40 ГГц |
|---|---|
| KADAMM КС-360-3 | 16 |
| KADAMM КС-500-3 | — |
| KADAMM КС-600-1 | — |
| KADAMM КС-800-3 | — |
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм |
|---|---|---|---|---|---|
| KADAMM КС-360-3 | 3,60 | 30 | 51 | 500 | 18,0 / 36,0 |
| KADAMM КС-500-3 | 5,00 | 50 | 35 | 1000 | 25,0 / 50,0 |
| KADAMM КС-600-1 | 5,90 | 82 | 29,5 | 1700 | 30,0 / 60,0 |
| KADAMM КС-800-3 | 8,00 | 130 | 20 | 1700 | 40,0 / 80,0 |
| Артикул | внутренний проводник | диэлектрик | внутренний экран | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-360-3 | 0,72 | 2,05 | 2,22 | 2,66 | 3,60 |
| KADAMM КС-500-3 | 1,02 | 3,00 | 3,20 | 3,78 | 5,00 |
| KADAMM КС-600-1 | 1,44 | 4,25 | 4,45 | 4,90 | 5,90 |
| KADAMM КС-800-3 | 1,88 | 5,50 | 5,74 | 6,31 | 8,00 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | многопроволочная посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | PUR |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Эффективность экранирования, дБ | более 90 |
| Рабочая температура, °C | -55–+85 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Предел работы кабеля; ограничен появлением высших типов волн в его сечении. В серии: 18–40 ГГц. |
| Частота отсечки, ГГц | Частота появления высших типов волн: выше неё кабель неприменим. В серии: 20–51 ГГц. |
| Затухание, дБ/100 м на 0.3 ГГц | Погонное затухание на указанной частоте: умножьте на длину трассы, чтобы получить потери линии. В серии: 9,5–28 дБ/100 м на 0.3 ГГц. |
| Средняя мощность, Вт на 0.3 ГГц | Допустимая непрерывная мощность на указанной частоте; ограничена нагревом и снижается с ростом частоты. В серии: 220–626 Вт на 0.3 ГГц. |
| Испытательное напряжение, В (пост.) | Напряжение, которым проверяют прочность изоляции. В серии: 500–1700 В (пост.). |
| Радиус изгиба (монтажный / многократный), мм | Монтажный — при однократном изгибе при прокладке, многократный — для движущихся линий. В серии: 18–40 мм. |
| Наружный диаметр, мм | Диаметр по оболочке — для прокладки и выбора соединителя. В серии: 3,6–8 мм. |
| Диаметр, мм | внутренний проводник | Диаметры слоёв конструкции: по ним подбирают соединитель и схему разделки. В серии: 0,72–1,88 мм | внутренний проводник. |
| Погонная масса, г/м | Масса метра кабеля — для расчёта нагрузки на крепления. В серии: 30–130 г/м. |
Выбор внутри серии KADAMM КС-СГ: затухание, дБ/100 м на 0.3 ГГц — от 9,5 у KADAMM КС-800-3 до 28 у KADAMM КС-360-3; затухание, дБ/100 м на 0.5 ГГц — от 12,5 у KADAMM КС-800-3 до 36,3 у KADAMM КС-360-3; затухание, дБ/100 м на 1 ГГц — от 18,2 у KADAMM КС-800-3 до 51,9 у KADAMM КС-360-3.
Измерительные порты векторных анализаторов, межблочные соединения аппаратуры, испытательные стенды.
Комплект поставки модели серии KADAMM КС-СГ: кабель или кабельная сборка, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
На коротких участках с малыми радиусами и частыми перемещениями: он не передаёт усилие на соединители.
Многопроволочный проводник и мягкий экран добавляют потерь по сравнению со сплошным проводником и плотной лентой.
Серия KADAMM КС-СГ перекрывает до 40 ГГц: KADAMM КС-360-3 — 40; KADAMM КС-500-3 — 26,5; KADAMM КС-600-1 — 26,5; KADAMM КС-800-3 — 18.
У всех 4 модели серии KADAMM КС-СГ: Материал | внутренний проводник — многопроволочная посеребрённая медь; Материал | диэлектрик — PTFE пониженной плотности; Материал | внутренний экран — посеребрённая медная лента; Материал | внешний экран — посеребрённая медная оплётка; Материал | оболочка — PUR.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM КС-СГ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM КС-СГ могут уточняться без уведомления.
