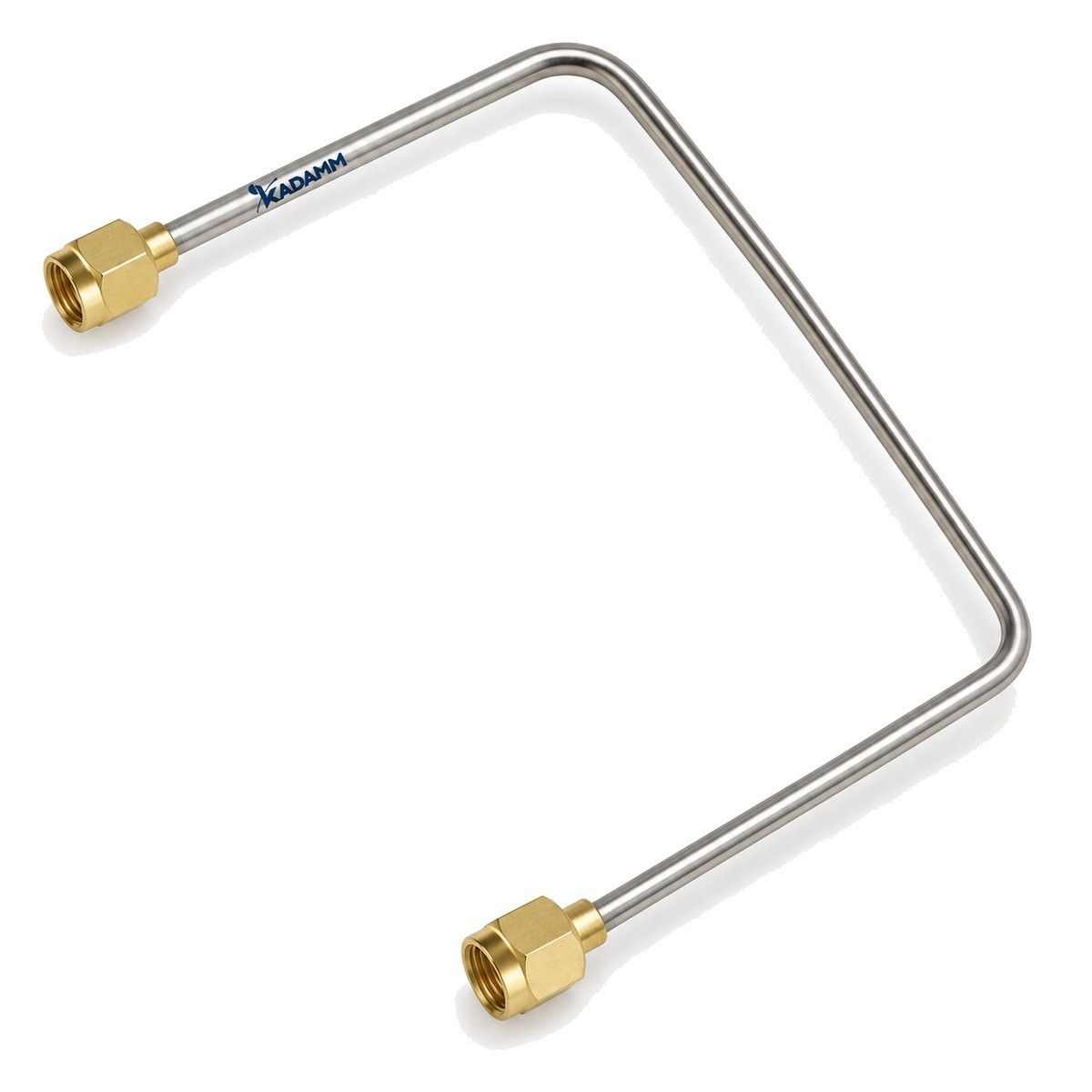

Кабели СВЧ полужёсткие KADAMM КС-ПЖ

Серия KADAMM КС-ПЖ — 5 моделей в диапазоне до 40 ГГц. Модели различаются: частоты, затухание, затухание, затухание, затухание.

В серии KADAMM КС-ПЖ — 5 моделей. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.

Кабель поставляется готовой сборкой: соединители установлены и проверены на заводе, поэтому КСВН и ослабление линии известны заранее, а не зависят от качества разделки на месте.

Потери в кабеле пропорциональны его длине и увеличиваются с ростом частоты, так что длину выбирают минимальной по трассе. Для измерительных трактов имеет значение и то, как меняются фаза и амплитуда при изгибе: у измерительных классов это нормируется.

Полужёсткие кабели. Полужёсткий кабель — коаксиальная линия со сплошным внешним проводником из медной трубки и сплошным фторопластовым диэлектриком. Это эталон экранирования и стабильности среди кабелей: трубка не пропускает излучение, а сечение не меняется ни при вибрации, ни при перемещениях модуля. Кабель гнут на оправках по шаблону или чертежу, после чего он сохраняет форму навсегда. Поэтому полужёсткие перемычки — стандарт внутри модулей и блоков СВЧ, где трасса известна заранее и нужна повторяемость от изделия к изделию. Ограничения — монтаж требует инструмента и точного изгиба, а повторный изгиб в том же месте недопустим. Для ремонтов и макетов выбирают гибкую замену полужёсткого или полугибкий кабель. Соединители для полужёсткого кабеля обычно паяют к трубке, а центральный проводник служит контактом вилки или вставляется в гнездо розетки. Перед изгибом кабель отрезают с запасом и после формовки подрезают в размер. В таблице серии приведены диаметры конструкции, погонное затухание и минимальные радиусы изгиба для монтажа, а также материалы проводников. Перемычки из полужёсткого кабеля обычно делают на заказ по чертежу трассы: с заданными изгибами, длиной и соединителями на концах. Готовая перемычка проверяется по КСВН и потерям, а её электрическая длина остаётся постоянной на весь срок службы изделия.

Выбор внутри серии KADAMM КС-ПЖ: затухание, дБ/100 м на 0.3 ГГц — от 20,3 у KADAMM КС-141-2 до 130 у KADAMM КС-020; затухание, дБ/100 м на 0.5 ГГц — от 26,5 у KADAMM КС-141-2 до 170 у KADAMM КС-020; затухание, дБ/100 м на 1 ГГц — от 38,2 у KADAMM КС-141-2 до 240 у KADAMM КС-020.

Измерительные порты векторных анализаторов, межблочные соединения аппаратуры, испытательные стенды.

Комплект поставки модели серии KADAMM КС-ПЖ: кабель или кабельная сборка, паспорт изделия.
