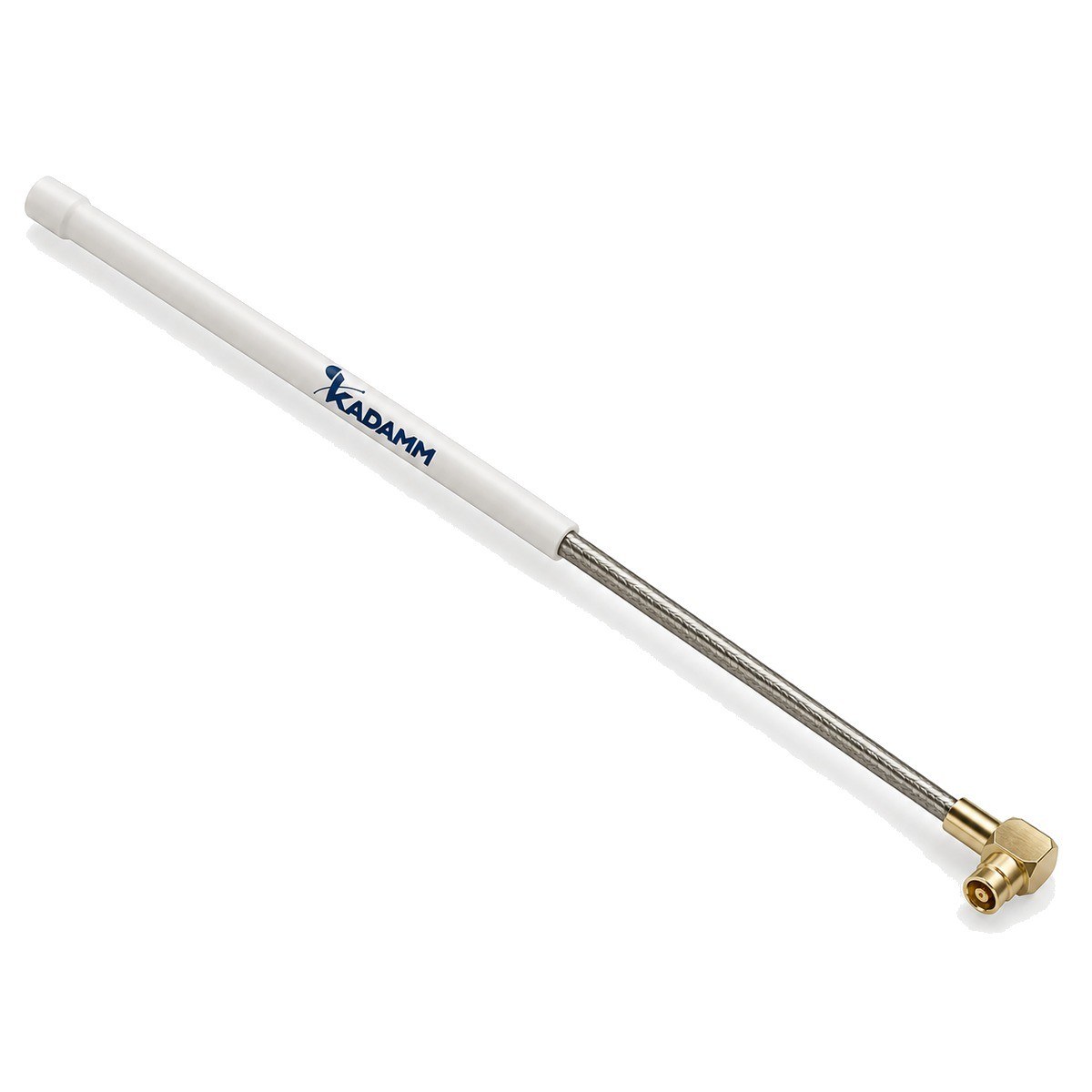

Кабели СВЧ полугибкие KADAMM КС-ПГ

Серия KADAMM КС-ПГ — 4 модели в диапазоне до 40 ГГц. Модели различаются: частоты, затухание, затухание, затухание, затухание.

В серии KADAMM КС-ПГ — 4 модели. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.

Кабель поставляется готовой сборкой: соединители установлены и проверены на заводе, поэтому КСВН и ослабление линии известны заранее, а не зависят от качества разделки на месте.

Потери в кабеле пропорциональны его длине и увеличиваются с ростом частоты, так что длину выбирают минимальной по трассе. Для измерительных трактов имеет значение и то, как меняются фаза и амплитуда при изгибе: у измерительных классов это нормируется.

Полугибкие кабели. Полугибкий кабель — компромисс между полужёстким и гибким. Его внешний проводник — оплётка, пропитанная припоем: она изгибается рукой без оправок и после изгиба сохраняет форму, как полужёсткий кабель, но не требует специального инструмента для гибки. Такие кабели применяют для перемычек внутри модулей и блоков, где трасса сложная, а места для петель нет: кабель формуют по месту, и он держит заданную форму. Экранирование у пропитанной оплётки близко к сплошной трубке, а электрические характеристики близки к полужёсткому кабелю того же диаметра. Многократные перегибы полугибкий кабель не любит: пропитка трескается, экранирование и стабильность ухудшаются. Поэтому его формуют один раз при монтаже, а для подвижных линий выбирают гибкие серии. Полугибкий кабель часто выбирают для опытных образцов и мелкосерийных изделий, где делать оснастку для гибки полужёсткого кабеля невыгодно. Соединители подбирают по диаметру кабеля и способу заделки оплётки — пайкой или обжимом. В таблице приведены диаметры конструкции, погонное затухание и радиусы изгиба для монтажа. При формовке полугибкого кабеля изгиб делают плавно, без перегибов у соединителя, и оставляют прямой участок у каждого конца — так заделка не испытывает нагрузки. Перемычки одинаковой трассы удобно формовать по шаблону, чтобы они повторялись от изделия к изделию.

Выбор внутри серии KADAMM КС-ПГ: затухание, дБ/100 м на 0.3 ГГц — от 12,14 у KADAMM КС-250 до 63 у KADAMM КС-047-1; затухание, дБ/100 м на 0.5 ГГц — от 16,03 у KADAMM КС-250 до 82 у KADAMM КС-047-1; затухание, дБ/100 м на 1 ГГц — от 23,6 у KADAMM КС-250 до 118 у KADAMM КС-047-1.

Измерительные порты векторных анализаторов, межблочные соединения аппаратуры, испытательные стенды.

Комплект поставки модели серии KADAMM КС-ПГ: кабель или кабельная сборка, паспорт изделия.
