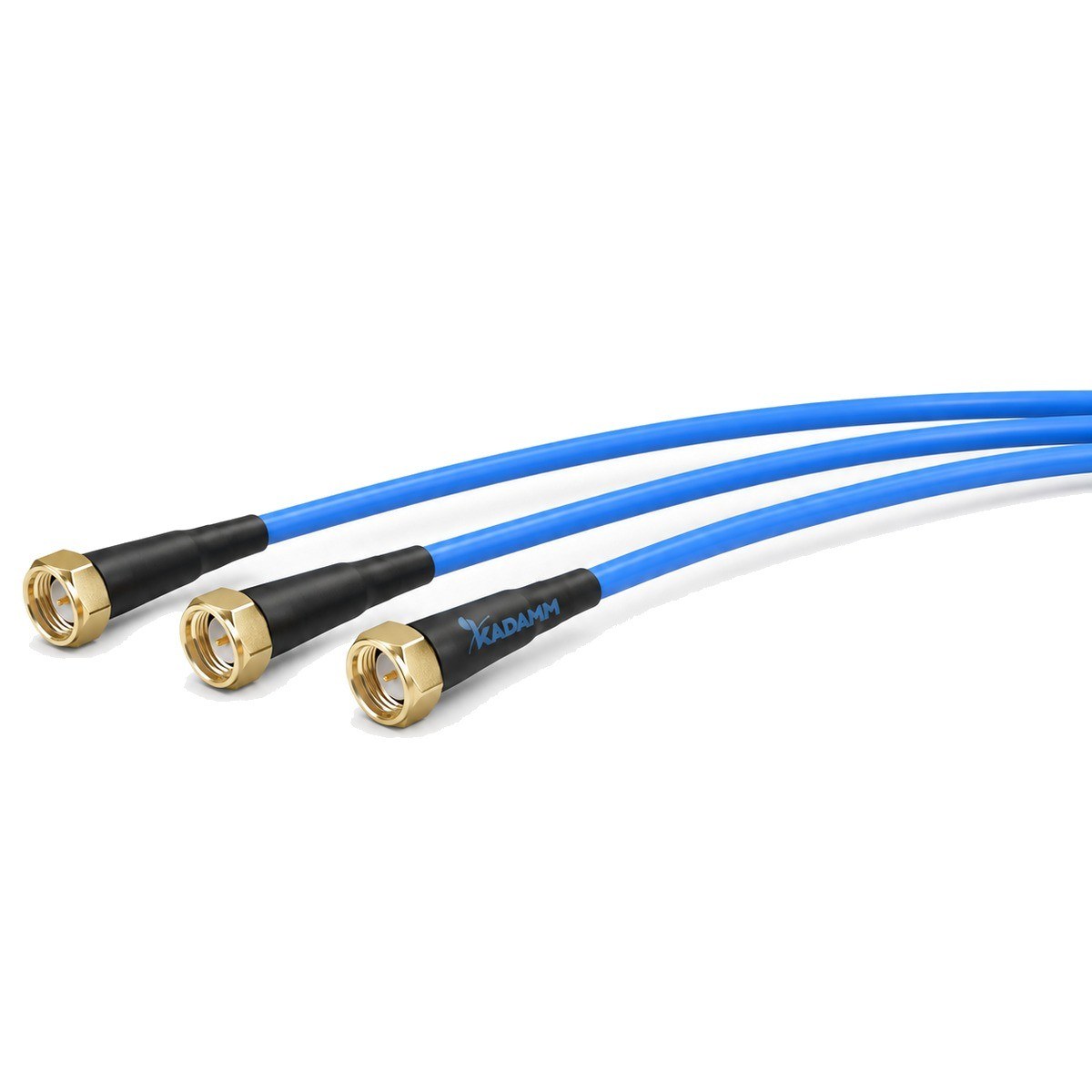

Кабели СВЧ гибкие (замена полужёсткого кабеля): 3 модели. Конструкция, затухание на частотах и допустимая мощность — в таблице.
Серия KADAMM КС-Г — 3 модели в диапазоне до 40 ГГц. Модели различаются: частоты, затухание, затухание, затухание, затухание.
В серии KADAMM КС-Г — 3 модели. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-160 | 18 | 73,8 | 95,4 | 135,2 | 191,7 | 334,0 | 386,6 | 483,2 | 584,7 |
| KADAMM КС-280-1 | 40 | 37,0 | 48,2 | 69,3 | 100,4 | 183,7 | 216,4 | 279,0 | 348,2 |
| KADAMM КС-400-2 | 26,5 | 19,9 | 26,2 | 38,2 | 56,3 | 107,5 | 128,3 | 169,4 | 216,1 |
| Артикул | 26,5 ГГц | 40 ГГц |
|---|---|---|
| KADAMM КС-160 | — | — |
| KADAMM КС-280-1 | 440,8 | 570,9 |
| KADAMM КС-400-2 | 280,6 | — |
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-160 | 150 | 116 | 82 | 57 | 33 | 28 | 23 | 19 | — |
| KADAMM КС-280-1 | 187 | 171 | 119 | 82 | 45 | 38 | 30 | 24 | 19 |
| KADAMM КС-400-2 | 512 | 423 | 290 | 196 | 103 | 86 | 65 | 51 | 39 |
| Артикул | 40 ГГц |
|---|---|
| KADAMM КС-160 | — |
| KADAMM КС-280-1 | 14 |
| KADAMM КС-400-2 | — |
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм |
|---|---|---|---|---|
| KADAMM КС-160 | 1,60 | 5 | 300 | 6,0 / 16,0 |
| KADAMM КС-280-1 | 2,65 | 22 | 500 | 13,0 / 26,0 |
| KADAMM КС-400-2 | 4,00 | 49 | 1500 | 20,0 / 40,0 |
| Артикул | внутренний проводник | диэлектрик | внутренний экран | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-160 | 0,30 | 0,95 | 1,10 | 1,35 | 1,60 |
| KADAMM КС-280-1 | 0,53 | 1,63 | 1,83 | 2,18 | 2,65 |
| KADAMM КС-400-2 | 0,94 | 3,00 | 3,20 | 3,55 | 4,00 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | FEP (у KADAMM КС-160 — PFA) |
| Частота отсечки, ГГц | 110 62 34 |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 70 |
| Эффективность экранирования, дБ | более 90 |
| Рабочая температура, °C | -55–+125 |
Выбор внутри серии KADAMM КС-Г: затухание, дБ/100 м на 0.3 ГГц — от 19,9 у KADAMM КС-400-2 до 73,8 у KADAMM КС-160; затухание, дБ/100 м на 0.5 ГГц — от 26,2 у KADAMM КС-400-2 до 95,4 у KADAMM КС-160; затухание, дБ/100 м на 1 ГГц — от 38,2 у KADAMM КС-400-2 до 135,2 у KADAMM КС-160.
Серия KADAMM КС-Г (до 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): измерительные стенды; радиоэлектронная аппаратура; системы связи.
Комплект поставки модели серии KADAMM КС-Г: кабель или кабельная сборка, паспорт изделия.
Серия KADAMM КС-Г перекрывает до 40 ГГц: KADAMM КС-160 — 18; KADAMM КС-280-1 — 40; KADAMM КС-400-2 — 26,5.
У всех 3 модели серии KADAMM КС-Г: Материал | Inner Conductor — посеребрённая медь; Материал | Dielectric — PTFE; Материал | Inner Shield — посеребрённая медная лента; Материал | Outer Shield — посеребрённая медная оплётка; Материал | Jacket — FEP (у KADAMM КС-160 — PFA).
У KADAMM КС-Г: диапазон до 40 ГГц, 3 модели, соединители по таблице исполнений. У KADAMM КС-ПГ: диапазон до 40 ГГц, 4 модели, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM КС-Г — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM КС-Г могут уточняться без уведомления.
Поставляем Кабели СВЧ гибкие (замена полужёсткого кабеля) KADAMM КС-Г под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
