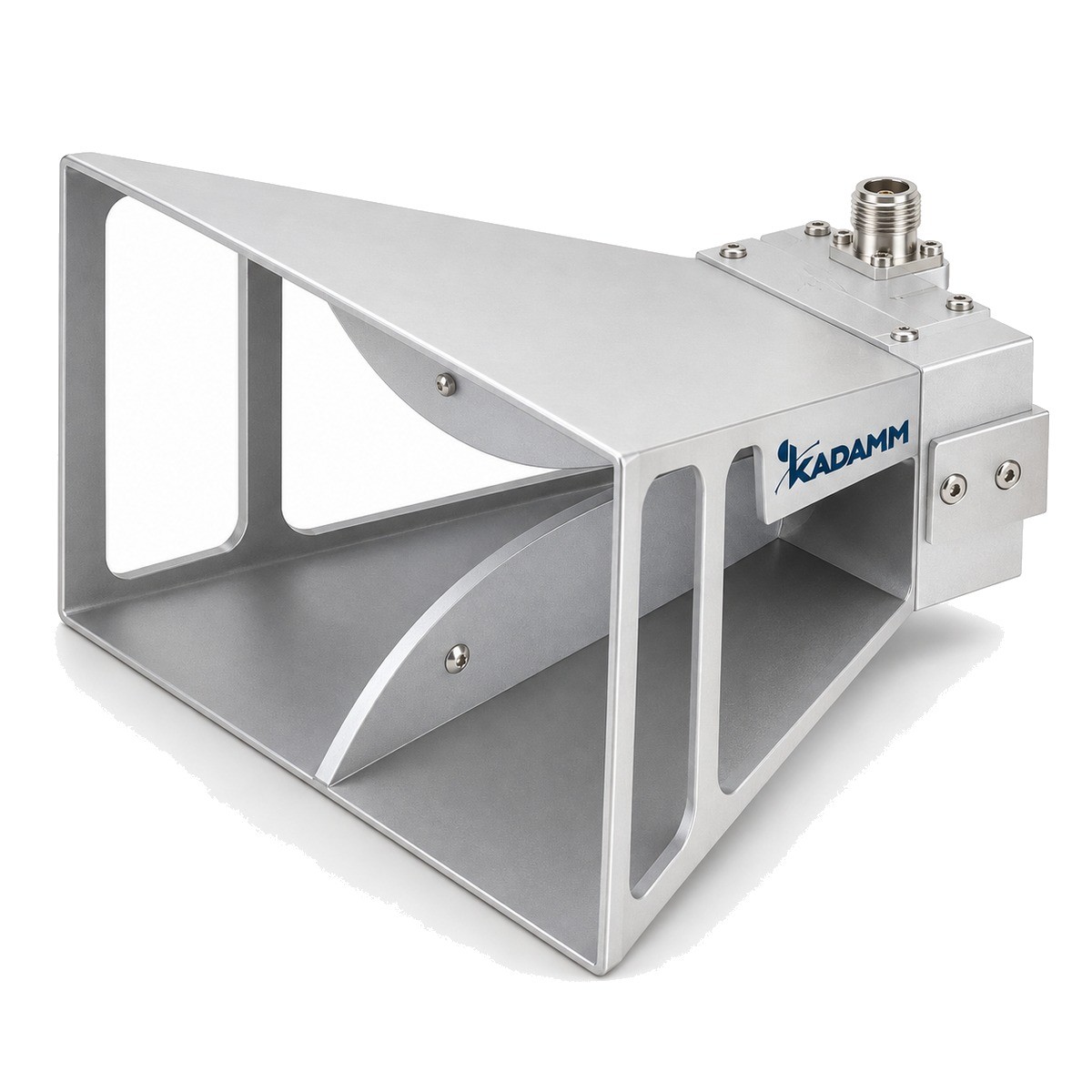

Рупорные антенны широкополосные KADAMM АР-Ш

Серия KADAMM АР-Ш — 39 моделей в диапазоне 200 МГц – 50 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм. Модели различаются: частоты, усиление, КСВН, габариты, материал.

Рупоры стандартного усиления служат опорой при антенных измерениях: точность их калиброванного усиления определяет точность измерения. Широкополосные рупоры с гребнями перекрывают несколько октав одной антенной. В серии KADAMM АР-Ш — 39 моделей.

Рупор плавно расширяет волновод и переводит волну в свободное пространство без резкой неоднородности: отражение мало во всём рабочем диапазоне, а форма диаграммы направленности легко рассчитывается.

Рупор с паспортным усилением — эталонная антенна измерительной лаборатории: с ним сравнивают испытуемую антенну (метод замещения) и пересчитывают уровень на входе приёмника в напряжённость поля.

По таблице исполнений KADAMM АР-Ш: КСВН от 1,1 до 2,5; коэффициент усиления от 3,5 до 25 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Широкополосные рупоры с коаксиальным входом. Эти рупоры перекрывают одной антенной полосу, для которой волноводных рупоров потребовалось бы несколько типоразмеров. Широкая полоса получается за счёт профиля горловины и рупора, понижающего критическую частоту, и плавного согласования со свободным пространством. Вход — коаксиальный соединитель, что естественно для широкополосного измерительного тракта. Плата за широкую полосу — зависимость параметров от частоты: в нижней части диапазона луч шире, в верхней уже, ширина луча в плоскостях E и H заметно различается, а КСВН и кроссполяризационная развязка нормированы как предельные или типовые значения по всему диапазону. Поэтому в таблице приведены и предельный, и типовой КСВН. Серия рассчитана на работу с передатчиком: для каждой модели указаны средняя и импульсная мощность. Это важно при испытаниях на помехоустойчивость, где рупор облучает объект сильным полем. При выборе смотрите, чтобы рабочая полоса целиком входила в диапазон модели, а соединитель и кабель выдерживали подводимую мощность; материал, покрытие и масса нужны для расчёта крепления на мачте. При облучении изделия важно, чтобы луч накрывал его целиком. У широкополосного рупора освещённое пятно на заданном расстоянии уменьшается к верхним частотам, поэтому расстояние до изделия выбирают по самой высокой частоте испытаний, а равномерность поля проверяют калибровкой рабочей зоны. Тип соединителя связан с мощностью: модели под N выдерживают больше, чем под малогабаритные соединители, и подключаются более толстым кабелем с меньшими потерями.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM АР-Ш: коэффициент усиления, дБ — от ≥25 у KADAMM АР-33000/37000-25-2,92(р) до 3,5–14,5 у KADAMM АР-800/18000-S; КСВН — от 1,1 (тип.) у KADAMM АР-2900/3600-20-N(р) до 2,5 у KADAMM АР-18000/40000-K.

Антенные измерения и калибровка, испытания на электромагнитную совместимость, облучатели зеркальных антенн, радарные датчики и короткие измерительные трассы.

Комплект поставки модели серии KADAMM АР-Ш: рупорная антенна, паспорт изделия.
