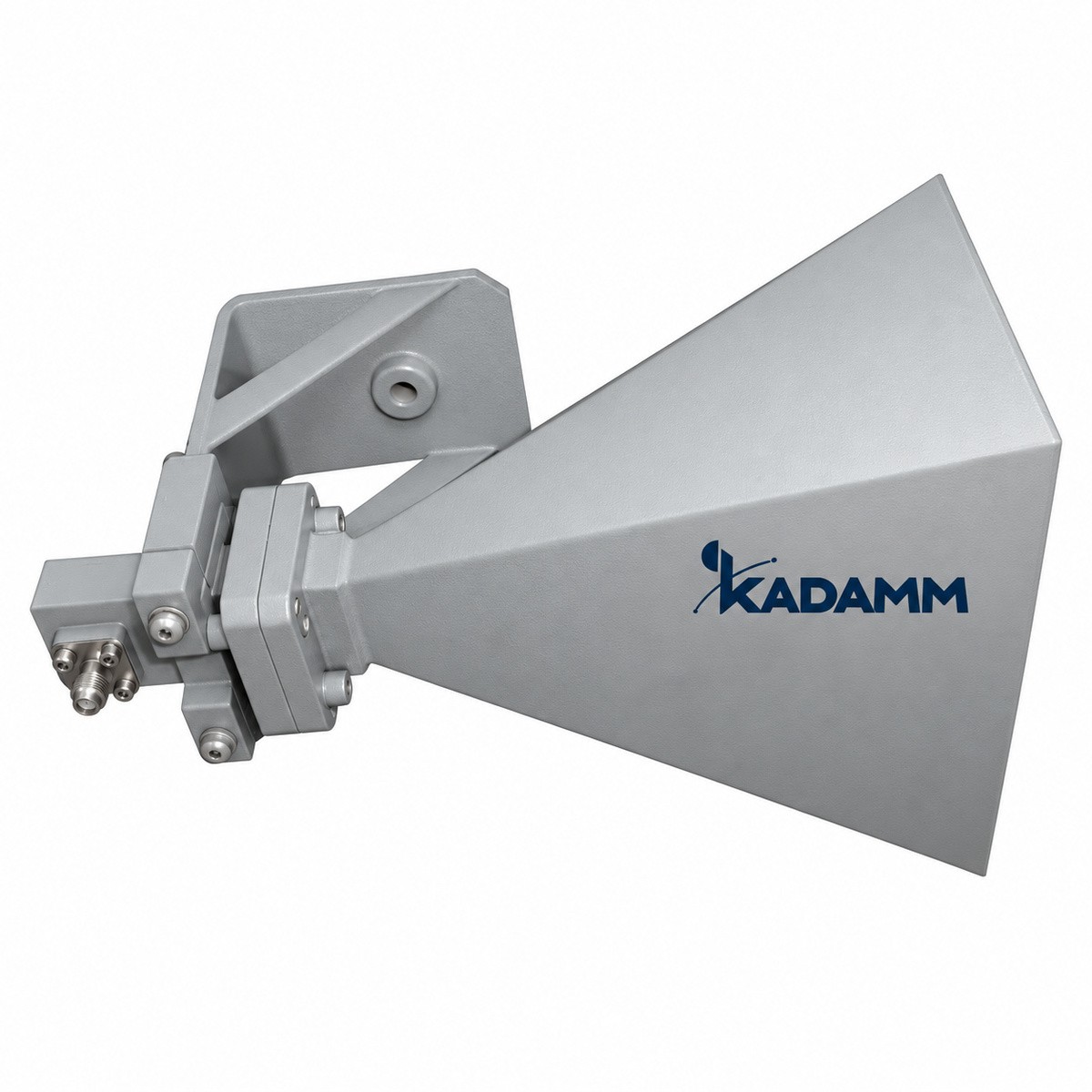

Широкополосные рупорные антенны двухгребневые сверхширокополосные малогабаритные: 5 моделей в диапазоне 1 – 40 ГГц. Широкополосные рупоры с гребнями для измерений и ЭМС.
Серия KADAMM АРГ-СШ-МГ — 5 моделей в диапазоне 1 – 40 ГГц, соединители SMA. Модели различаются: частоты, ку, КСВН, габариты, материал.
В серии KADAMM АРГ-СШ-МГ — 5 моделей, диапазон 1 – 40 ГГц; для каждой модели в таблице — диапазон, коэффициент усиления, КСВН, соединитель и габариты.
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Материал | Покрытие | Луч, ° | Поляризация |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АРГ-1000/30000-12-2,92(р)-М | 1-30 | 12 | 1,4 | 2,92 (розетка) | 141,4×77,77×164,5 | алюминий | — | — | линейная |
| KADAMM АРГ-18000/40000-8-2,92(р)-М | 18-40 | 5-13 | 2,5 | 2,92 (розетка) | — | Al | Chromate Conversi on | 40°-80° | — |
| KADAMM АРГ-2000/18000-8-SMA(р)-М | 2-18 | 5-11 | 2,5 | SMA (розетка) | — | Al | Chromate Conversi on | 40°-80° | — |
| KADAMM АРГ-2000/24500-8-SMA(р)-М | 2-24,5 | 5-13 | 2,5 | SMA (розетка) | — | Al | Chromate Conversi on | 40°-80° | — |
| KADAMM АРГ-6000/24000-12-SMA(р)-М | 6-24 | 12 | 1,5 | SMA (розетка) | 120,0×123,5×90,6 | алюминий | — | — | линейная |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM АРГ-СШ-МГ: коэффициент усиления, дБ — от 12 у KADAMM АРГ-1000/30000-12-2,92(р)-М до 5-11 у KADAMM АРГ-2000/18000-8-SMA(р)-М; КСВН — от 1,4 у KADAMM АРГ-1000/30000-12-2,92(р)-М до 2,5 у KADAMM АРГ-18000/40000-8-2,92(р)-М.
Серия KADAMM АРГ-СШ-МГ (1 – 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): испытания на ЭМС; антенные измерения; радиомониторинг.
Комплект поставки модели серии KADAMM АРГ-СШ-МГ: антенна, паспорт изделия.
Серия KADAMM АРГ-СШ-МГ перекрывает 1 – 40 ГГц: KADAMM АРГ-2000/18000-8-SMA(р)-М — 2-18; KADAMM АРГ-2000/24500-8-SMA(р)-М — 2-24,5; KADAMM АРГ-18000/40000-8-2,92(р)-М — 18-40; KADAMM АРГ-6000/24000-12-SMA(р)-М — 6-24; KADAMM АРГ-1000/30000-12-2,92(р)-М — 1-30.
Соединители серии KADAMM АРГ-СШ-МГ — SMA; по моделям: KADAMM АРГ-2000/18000-8-SMA(р)-М — SMA (розетка); KADAMM АРГ-2000/24500-8-SMA(р)-М — SMA (розетка); KADAMM АРГ-18000/40000-8-2,92(р)-М — 2,92 (розетка); KADAMM АРГ-6000/24000-12-SMA(р)-М — SMA (розетка); KADAMM АРГ-1000/30000-12-2,92(р)-М — 2,92 (розетка).
У KADAMM АРГ-СШ-МГ: диапазон 1 – 40 ГГц, 5 моделей, соединители SMA. У KADAMM АРГ-О: диапазон 840 МГц – 40 ГГц, 13 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АРГ-СШ-МГ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АРГ-СШ-МГ могут уточняться без уведомления.
Поставляем Широкополосные рупорные антенны двухгребневые сверхширокополосные малогабаритные KADAMM АРГ-СШ-МГ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM АРГ-СШ-МГ — техническое описание (PDF)
KADAMM — каталог СВЧ-компонентов (PDF)
