Шкаф для кислот и щелочей: чем ШКС отличается от обычного и когда нужен полипропилен

Обычный металлический шкаф под кислотами разрушается изнутри: сначала покрытие, потом петли и крепёж. Разбираем конструкцию корпуса для коррозионных веществ, чем сталь отличается от полипропилена, как подключать вытяжку и как подобрать объём.

Коротко

Обычный шкаф разрушают не проливы, а пары: страдают покрытие, петли, механизм закрывания и крепёж — то есть всё, от чего зависит герметичность.

В корпусе для кислот важны три вещи: двустенная конструкция, кислотостойкий съёмный поддон и вентиляционные каналы, рассчитанные на агрессивную среду.

Сталь с покрытием закрывает большинство задач; для самых агрессивных сред берут цельнополимерный корпус, где корродировать просто нечему.

Огнестойкое исполнение нужно там, где рядом с коррозионными веществами есть пожарная нагрузка или этого требует страховщик.

Претензия к обычному металлическому шкафу не в том, что он «недостаточно прочный». Прочности у него хватает. Проблема в том, что коррозионная среда разрушает не корпус целиком, а конкретные узлы: покрытие изнутри, петли, механизм самозакрывания, крепёж, уплотнение двери. Внешне шкаф остаётся целым, а герметичность он уже потерял.

Дальше по шагам: что именно происходит с обычным корпусом, из чего состоит шкаф для коррозионных веществ, когда стали недостаточно и нужен полимер, как подключить вытяжку и как подобрать объём под задачу. Про то, что с чем нельзя хранить, — в парной статье про раздельное хранение кислот и щелочей.

Что происходит с обычным шкафом

Разрушение идёт двумя путями: быстрым — при проливе, и медленным — от паров. Второй опаснее, потому что его не замечают.

Обычный стальной шкаф и корпус для коррозионных веществОбычный шкаф✗Покрытие изнутри теряет сплошность от паров✗Пролив собирается на дне корпуса✗Петли и крепёж корродируют первыми✗Механизм закрывания теряет подвижность✗Уплотнение двери стареет, пары выходятКорпус серии ШКС✓Двустенная конструкция, воздушный зазор 38 мм✓Съёмный кислотостойкий поддон в комплекте✓Антикоррозийные покрытие и поддоны✓Полки с бортиком: пролив остаётся на полке✓Вентиляционные каналы с пламегасителямиvs

Характеристики приведены по карточкам моделей серии ШКС.

Что разрушаетсяКак это происходитЧем оборачивается
Покрытие изнутриПары оседают на стенках, покрытие теряет сплошностьКоррозия металла под покрытием, ржавые потёки на содержимом
Поддон и дноПролив собирается внизу и стоит там до уборкиСквозная коррозия: следующий пролив вытекает под шкаф
Петли и крепёжРезьбовые соединения корродируют первымиДверь перекашивает, притвор перестаёт быть плотным
Механизм самозакрыванияПружины и тяги теряют подвижностьДверь не закрывается сама — исчезает защита, за которую платили
Уплотнение двериМатериал уплотнителя стареет от агрессивной средыПары выходят в помещение, шкаф работает как открытая полка

Симптом, по которому это видно без разбора: белый или рыжий налёт на содержимом шкафа. Он означает, что среда внутри агрессивна и с металлическими деталями происходит то же самое, что и с этикетками на бутылях.

Чем шкаф ЛВЖ не подходит для кислот

Жёлтый шкаф для легковоспламеняющихся жидкостей решает другую задачу: удержать пожар и не дать парам растворителя выйти в помещение. Его внутренняя отделка и поддон рассчитаны на углеводороды, а не на кислоты. Плюс маркировка: жёлтый корпус означает ЛВЖ, и пожарный расчёт, приехавший на объект, прочитает его именно так.

Конструкция шкафа для коррозионных веществ

Корпус для коррозионных веществ отличается не одной деталью, а набором решений. Вот что есть в шкафах серии ШКС и зачем каждый элемент нужен.

ЭлементКак устроенЗачем
Конструкция корпусаДвустенная, воздушный зазор 38 ммЖёсткость и тепловой барьер; стенка не работает напрямую как поддон
Покрытие и поддоныАнтикоррозийные покрытие и поддоныКонтакт содержимого идёт с защищённой поверхностью, а не с голой сталью
Съёмный поддонКислотостойкий, входит в комплектПролив собирается и выносится, а не стоит на дне корпуса
ПолкиРегулируемые, с бортикомБортик удерживает пролив на самой полке, не давая ему стечь вниз
ВентиляцияКаналы с пламегасителями, заглушки в комплектеОтвод паров; заглушки — если шкаф временно работает без подключения
ЗаземлениеКлемма на корпусеТребуется, когда рядом хранятся или переливаются горючие жидкости
ЦветСиний сигнальный, стандартизированная маркировкаОпознаётся без чтения этикеток: внутри коррозионные вещества

Нагрузка на полку — то, что обычно недооценивают

Кислоты хранят в стекле, и бутыль на 2,5 литра с корзиной весит заметно больше, чем кажется. У компактных моделей полка рассчитана на 50 кг, у корпусов побольше — до 100 кг. Считать нужно не по объёму шкафа, а по весу тары, которая реально встанет на одну полку.

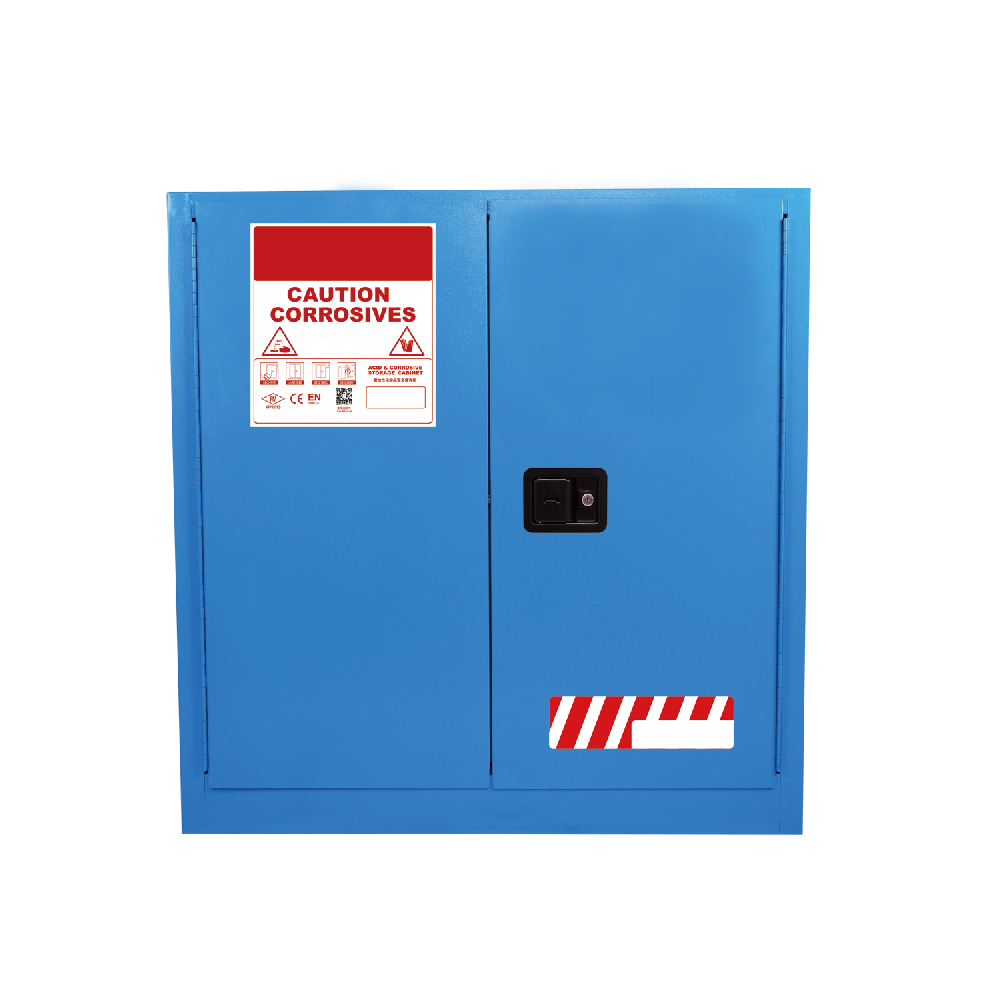

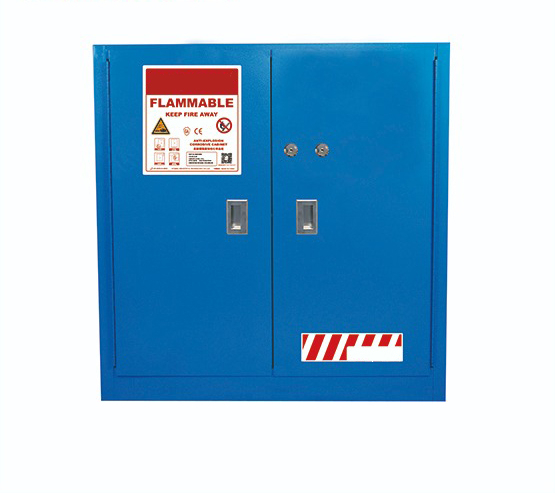

Настольный формат на 15 л ставят прямо на рабочем месте под суточный запас; низкий корпус на 45 л встаёт под стол; модель на 114 л — это уже основной шкаф участка с полкой под 100 кг.

Сталь или полимер: как выбрать материал

Сталь с антикоррозийным покрытием закрывает большинство задач. Но есть среды, где защищённая сталь всё равно проигрывает, и тогда берут корпус, в котором металла нет вообще.

Сталь с покрытием (ШКС)Полипропилен (ШПП)Полиэтилен (ШПП-ПЭ)
КорпусДвустенный стальной, зазор 38 ммЦельный полипропилен 8 ммЦельноформованный полиэтилен
Что внутриКислоты, щёлочи, коррозийные жидкостиСильные кислоты, щёлочи, самые агрессивные средыСильные кислоты, щёлочи, самые агрессивные среды
ПоддонСъёмный кислотостойкийВстроенный в основаниеВстроенный в основание
Нагрузка на полкуДо 50–100 кг в зависимости от моделиДо 20–30 кгДо 20 кг
ЦветСиний сигнальныйБелыйНатуральный белый
Когда берутОсновной вариант для лаборатории и участкаПостоянное парение, плавиковая кислота, влажная агрессивная средаСамые тяжёлые среды, где важна монолитность корпуса

Компромиссный вариант — стальной корпус с внутренней полипропиленовой защитой. Он сохраняет жёсткость и грузоподъёмность стали, но содержимое контактирует только с полимером. Такое исполнение есть в линейке на 170 л.

У полимерных корпусов меньше допустимая нагрузка на полку — это плата за полную химическую стойкость. Под тяжёлую стеклянную тару берут сталь, под агрессивную среду — полимер.

Отдельный случай — вертикальные корпуса с секциями

Когда нужно развести несколько веществ по изолированным объёмам, а места мало, берут вертикальное исполнение с несколькими дверями: каждый ярус закрывается отдельно.

Четыре двери в два яруса при ширине корпуса 59 см: занимает место одного узкого шкафа, а веществ разводит больше.

Вентиляция, размещение и доступ

Шкаф для коррозионных веществ работает только подключённым. Вентиляционные каналы в нём есть, но сами по себе они ничего не отводят — нужна тяга.

ВопросКак правильно
Куда выводитьВ вытяжную систему помещения или наружу; не в соседнее помещение и не в подвесной потолок
Материал воздуховодаСтойкий к агрессивной среде: пары разрушают обычный оцинкованный канал изнутри
Куда ставить шкафНе у источника тепла, не под прямым солнцем, с доступом к двери и к точке подключения
ЗаглушкиСтавятся, когда шкаф временно эксплуатируется без подключения; это временная мера, а не режим работы
Проверка тягиРегулярно: неработающая вытяжка внешне неотличима от работающей
Общая вытяжка на два шкафаНе делают, если в них несовместимые вещества — пары встретятся в общем канале

Общий воздуховод на шкаф с кислотой и шкаф со щёлочью сводит на нет всё разделение. Вещества разнесены по корпусам, а пары всё равно встречаются — в канале, где их никто не видит, пока не начнёт зарастать сечение.

Схемы подключения и расчёт кратности разобраны отдельно — в статье про вентиляцию химического шкафа.

Контроль доступа

Для концентрированных кислот и для объектов с требованием ограниченного доступа берут исполнение с кодовым замком. Это не только защита от постороннего: замок фиксирует, что доступ к веществу ограничен кругом лиц, а это то, что спрашивают при проверке.

Подробно про исполнения замков — в материале про замки GA на химических шкафах.

Как подобрать объём и исполнение

Объём подбирают по суточному запасу на рабочем месте, а не по всему складу химикатов. В рабочей зоне держат то, что расходуется, остальное остаётся на складе.

ЗадачаОбъёмФормат
Рабочее место, суточный запас15 лНастольный
Небольшая лаборатория45 лНизкий, встаёт под стол
Участок, основной шкаф114 лДвухдверный, полка до 100 кг
Участок с большой номенклатурой170 лПолновысотный
Производство, крупный запас227–340 лПолновысотный широкий
Пожарная нагрузка рядом170 л, огнестойкое исполнениеПредел огнестойкости 90 минут

Когда нужно огнестойкое исполнение

Признаки, при которых берут корпус с пределом огнестойкости

  • Рядом с зоной хранения есть пожарная нагрузка: растворители, упаковка, горючие материалы.
  • Требование страховщика или корпоративного стандарта.
  • Помещение без выхода наружу или с затруднённой эвакуацией.
  • В номенклатуре есть окислители, которые при пожаре усиливают горение.

Что стоит за классами 30, 60 и 90 минут и как между ними выбирать — в статье про огнестойкость по EN 14470-1.

Частые вопросы

Можно ли хранить кислоту в обычном металлическом шкафу, если тара закрыта?+

Практика показывает, что нет: тара негерметична чаще, чем принято думать, а летучие кислоты испаряются и через крышку. Разрушаются при этом не стенки, а петли, крепёж и механизм закрывания — то, от чего зависит, удержит ли шкаф следующий пролив.

Чем отличается ШКС от полипропиленового ШПП?+

Материалом корпуса и, как следствие, областью применения. Сталь с антикоррозийным покрытием даёт жёсткость и нагрузку на полку до 100 кг — это основной вариант. Цельный полипропилен химически стоек полностью, но нагрузка на полку меньше: его берут для самых агрессивных сред и постоянного парения.

Обязательно ли подключать шкаф к вытяжке?+

Каналы для этого предусмотрены, и по назначению шкаф работает подключённым. Заглушки в комплекте позволяют временно эксплуатировать корпус без подключения, но это мера на период, а не постоянный режим: пары внутри будут накапливаться.

Какой объём выбрать?+

По суточному запасу на рабочем месте: 15 л — настольный формат под одно место, 45 л — небольшая лаборатория, 114–170 л — основной шкаф участка, 227–340 л — производственный запас. Пришлите перечень с объёмами тары, подберём точнее.

Нужен ли огнестойкий шкаф для кислот?+

Он нужен там, где рядом есть чему гореть, где этого требует страховщик или где эвакуация затруднена. Сами по себе кислоты не горят, но при пожаре тара разрушается, а окислители усиливают горение — поэтому исполнение с пределом огнестойкости 90 минут берут именно по окружению, а не по веществу.
