Вентиляция вытяжного шкафа: куда выводить, чем соединять, как проверить тягу

Вентиляция вытяжного шкафа решает, работает шкаф или только выглядит работающим: нужен отдельный канал, правильный диаметр, стойкий к среде материал и измеренная скорость в рабочем проёме. Разбираем трассу, варианты без вывода наружу, методику проверки тяги и типичные ошибки.

Вентиляционные каналы есть у всех стальных шкафов, но сами по себе они ничего не отводят. Разбираем, куда выводить воздуховод, чем его вести, что делать, если выводить некуда, и как понять, что тяга действительно есть.

Обновлено: сентябрь 2026Чтение: 9 минутРазделов: 5

Коротко

Каналы в корпусе — это точка подключения, а не вентиляция: без тяги они не работают.

Пары большинства растворителей тяжелее воздуха и скапливаются внизу корпуса — у поддона, а не под крышей.

Общий воздуховод на шкафы с несовместимыми веществами сводит на нет всё разделение: пары встречаются в канале.

Неработающая вытяжка внешне неотличима от работающей — тягу проверяют, а не предполагают.

Зачем шкафу отвод воздуха Как подключать: трасса, материал, Если выводить некуда Как проверить тягу Частые ошибки

Вентиляционные каналы в шкафу выглядят как готовое решение: отверстия есть, значит, пары уходят. На деле отверстие само по себе ничего не отводит — нужна тяга. Если шкаф не подключён, воздух в нём стоит, и концентрация паров растёт до тех пор, пока не уравновесится с помещением через неплотности.

Разберём, зачем вообще нужен отвод, куда выводить воздуховод и чем его вести, что делать, если выводить некуда, как проверять тягу и какие ошибки повторяются чаще всего. Устройство самих каналов и пламегасителей — в статье про шкаф изнутри.

Зачем шкафу отвод воздуха

Заглушки идут в комплекте и рассчитаны на период без подключения, а не на постоянную эксплуатацию.

Отвод решает две разные задачи, и вторую обычно не замечают.

Задача	Что происходит без отвода
Убрать пары из объёма шкафа	Концентрация растёт; при открытии двери облако выходит в рабочую зону
Не дать парам выйти в помещение	Шкаф негерметичен по определению — пары просачиваются через неплотности
Снизить нагрузку на содержимое	Пары воздействуют на этикетки, крышки и металлические детали внутри
Убрать запах	Запах у закрытого шкафа — первый признак, что отвода нет

Куда идут пары внутри корпуса

Пары большинства растворителей тяжелее воздуха и скапливаются в нижней части корпуса, у поддона. Это важно понимать при выборе точки отбора: конструкция шкафа рассчитана на движение воздуха через объём, а не на вытяжку из-под потолка помещения. Исключение — аммиачные растворы: их пары легче воздуха.

Открытая тара меняет всё. При закрытой таре вентиляция работает с фоном испарения через неплотности крышек. Открытая ёмкость внутри шкафа превращается в постоянный источник, и расчётный режим отвода перестаёт соответствовать реальности.

Как подключать: трасса, материал, диаметр

Подключение состоит из трёх решений: чем соединить, куда вести и из чего сделать канал.

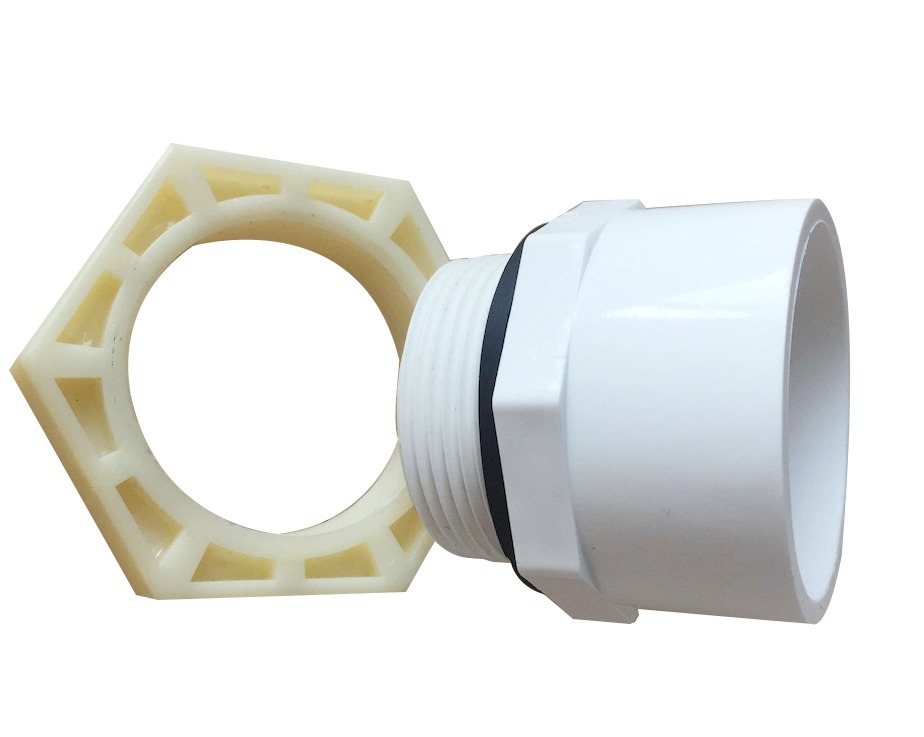

KADAMM · ВЕН-105

Элемент вентиляционной системы, для всех стальных шкафов

Тип	Элемент вентиляционной системы
Совместимость	Все стальные шкафы
Материал	По исполнению
Сертификация	ТР ТС

Открыть карточку товара →

Вентиляционный элемент подходит ко всем стальным шкафам линейки — это узел между каналом шкафа и воздуховодом.

Решение	Как правильно	Чего не делать
Куда выводить	В вытяжную систему помещения или наружу	В соседнее помещение, в подвесной потолок, в коридор
Материал воздуховода	Стойкий к среде: пары разрушают обычный канал изнутри	Гофра «на время», которая остаётся на годы
Трасса	Короткая, с минимумом поворотов	Длинный путь с изгибами: тяга падает
Диаметр	По выходу шкафа: у моделей он разный	Сужение переходником «чем было»
Несколько шкафов	Отдельные каналы либо общий, но только для совместимых веществ	Общий канал на кислоту и щёлочь
Заглушки	Хранить: пригодятся при переносе шкафа	Выбрасывать при монтаже

Диаметр выхода отличается у моделей

KADAMM · ШЛВ-114

Шкаф для хранения ЛВЖ 114 л

Вентиляция	Каналы Ø 2″ (51 мм) с пламегасителями
Объём	114 л

Открыть карточку товара →

KADAMM · ШПБ-90-170

Огнестойкий шкаф для ЛВЖ 170 л, 90 минут

Подключение вытяжки	Выход Ø 100 мм
Объём	170 л
Огнестойкость	90 минут (Type 90 по EN 14470-1)

Открыть карточку товара →

KADAMM · ШПБ-90-45Э

Подстольный огнестойкий шкаф 45 л с электроприводом дверей

Подключение вытяжки	Ø 75 мм
Объём	45 л
Огнестойкость	90 минут (Type 90 по EN 14470-1)

Открыть карточку товара →

У двустенного корпуса это каналы Ø 2″ (51 мм) с пламегасителями, у огнестойкого на 170 л — выход Ø 100 мм, у подстольного огнестойкого — Ø 75 мм. Диаметр смотрят в карточке до закупки воздуховода.

Общий воздуховод на несовместимые вещества. Шкафы разнесены, вещества разведены, а пары всё равно встречаются — в канале, где их никто не видит, пока не начнёт зарастать сечение. Для кислот и щелочей делают раздельные трассы.

Если выводить некуда

Ситуация «вытяжки нет и вывести некуда» встречается чаще, чем кажется: арендованное помещение, подвал, кабинет в административном здании.

KADAMM · ФВО-002

Фильтр VOC с активированным углём для шкафов

Назначение	Снижение концентрации летучих органических сое
Корпус	Нержавеющая сталь 304
Фильтрующий элемент	Активированный уголь, сменный
Крепление	Магнитное, без сверления

Открыть карточку товара →

KADAMM · ФВО-102

Сменный угольный картридж для фильтра VOC

Назначение

Сменный фильтрующий элемент устройства ФВО-002

Открыть карточку товара →

KADAMM · ОВП-1

Очиститель воздуха от химических паров

Назначение

Очистка воздуха помещений от химических паров

Открыть карточку товара →

Фильтр с активированным углём крепится магнитно, без сверления корпуса, и снижает концентрацию паров в шкафу. Картридж меняется отдельной позицией. Очиститель воздуха — это уже решение для помещения, а не для шкафа.

Что фильтр делает	Чего не делает
Снижает концентрацию летучих органических соединений	Не заменяет отвод воздуха полностью
Позволяет работать там, где воздуховод не проложить	Не работает вечно: уголь имеет ресурс
Ставится без вмешательства в корпус	Не решает вопрос аммиака и неорганических паров одинаково с органикой

Когда менять картридж

Ресурс зависит от типа веществ и концентрации паров, поэтому единого срока нет. Практический признак простой: появился запах у закрытого шкафа — элемент отработал. Разумно фиксировать дату установки прямо на корпусе фильтра.

Как проверить тягу

Неработающая вытяжка выглядит точно так же, как работающая. Поэтому тягу проверяют, а не предполагают.

Как проверить без приборов

Полоска бумаги у вентиляционного отверстия: при работающей тяге её притягивает.
Запах у закрытого шкафа: если есть — отвода нет или он недостаточен.
Налёт на внутренних поверхностях: признак того, что пары остаются внутри.
Состояние этикеток: размягчение и отслоение говорят об агрессивной атмосфере в объёме.
Заглушки на месте, если шкаф не подключён, — и понятно, почему он не подключён.

Что проверяют планово

Что	Как часто	Признак проблемы
Наличие тяги	Ежемесячно	Полоска бумаги не реагирует
Целостность воздуховода	Ежеквартально	Провисания, разрывы, отсоединение
Состояние канала изнутри	Ежегодно	Зарастание сечения, коррозия
Пламегасители	Ежегодно	Забиты, деформированы
Фильтр, если он вместо отвода	По появлению запаха	Запах у корпуса

Частые ошибки

Ошибки повторяются от объекта к объекту.

Ошибка	Чем оборачивается
Шкаф не подключён, заглушки сняты	Пары выходят прямо в рабочую зону
Воздуховод выведен в соседнее помещение	Проблему переносят, а не решают
Канал из неподходящего материала	Разрушается изнутри, появляются протечки паров
Длинная трасса с изгибами	Тяга падает, отвод формальный
Общий канал на несовместимые вещества	Пары встречаются в воздуховоде
Фильтр вместо отвода там, где отвод возможен	Более слабое решение при наличии лучшего
Картридж не менялся годами	Фильтр перестал работать, но выглядит как работающий
Вытяжка отключается на ночь вместе с помещением	Пары накапливаются как раз тогда, когда никого нет

Что докупить для подключения — в статье про оснащение шкафа. Требования к вентиляции зон с агрессивными средами — в материале про шкафы для кислот.

Частые вопросы

Обязательно ли подключать шкаф к вытяжке?+

По назначению шкаф работает подключённым: каналы для этого и предусмотрены. Заглушки в комплекте позволяют временно эксплуатировать корпус без подключения — это мера на период, а не режим. Для хранения закрытой тары с нелетучим содержимым это приемлемо, для растворителей — нет.

Куда нельзя выводить воздуховод?+

В соседнее помещение, в подвесной потолок, в коридор и в любое место внутри здания, где есть люди. Отвод либо в вытяжную систему, либо наружу.

Можно ли объединить несколько шкафов в один воздуховод?+

Можно, если в них совместимые вещества. Кислоты и щёлочи в общий канал не сводят: пары встретятся в воздуховоде, и там же начнёт зарастать сечение. В этом случае делают раздельные трассы.

Вытяжки нет. Что делать?+

Ставить фильтр с активированным углём: он крепится магнитно и снижает концентрацию паров в шкафу. Это более слабое решение, чем отвод, и его берут именно там, где воздуховод проложить невозможно.

Как понять, что тяга есть?+

Поднести полоску бумаги к вентиляционному отверстию: при работающей тяге её притягивает. Косвенные признаки отсутствия отвода — запах у закрытого шкафа, налёт на внутренних поверхностях и размягчённые этикетки на таре.
