Огнестойкий шкаф изнутри: устройство, размещение содержимого и обслуживание

Огнестойкий шкаф держит класс не за счёт толщины металла, а за счёт слоёной стенки, самозакрывающихся дверей и уплотнений, которые вспучиваются при нагреве. Разбираем устройство изнутри — корпус, поддоны, полки, вентиляцию и заземление — и правила загрузки.

Снаружи шкаф безопасности — стальной ящик. Внутри это набор рубежей, каждый под свой сценарий. Разбираем элемент за элементом, а затем — как размещать тару, что проверять и как вести ревизию, чтобы эти рубежи продолжали работать.

Коротко

Корпус — это не толщина металла, а конструкция: двустенная с воздушным зазором либо с огнезащитным слоем.

Пролив удерживают два рубежа: бортик полки на ярусе и поддон-отстойник внизу корпуса.

Вентиляционные каналы и клемма заземления работают не при пожаре, а каждый день — с парами и статикой при переливе.

Шкаф перестаёт защищать задолго до пожара: когда внутрь ставят открытую тару, перегружают полку и перестают сверять содержимое с перечнем.

Когда шкаф выбирают по каталогу, он выглядит как объём с полками. Когда его начинают эксплуатировать, выясняется, что у каждой детали есть назначение, и большинство проблем возникает там, где эту деталь обошли: сняли поддон, подпёрли дверь, заглушили вентиляцию.

Через полгода внутри обнаруживаются открытая банка «чтобы удобнее наливать», коробка, которую некуда было деть, и полка, прогнувшаяся под весом бутылей. Это не халатность, а естественный дрейф: каждое отдельное действие выглядело разумно.

Разберём сначала конструкцию — что делает каждый элемент и в каком сценарии, — а затем правила, которые этот дрейф останавливают. Что докупают к корпусу, разобрано отдельно в статье про оснащение.

Корпус: из чего сделана стенка

Четыре рубежа внутри корпуса1Закрытая тараПервый рубеж: пары остаются в ёмкости2Полка с бортикомПролив удерживается на ярусе, где он случился3Поддон-отстойникСобирает то, что стекло вниз4Корпус и двериУдерживают пары и отделяют содержимое от пожара снаружи

Каждый следующий рубеж работает, когда не сработал предыдущий. Поэтому открытая тара внутри шкафа снимает сразу первый уровень защиты.

Стенка корпуса решает две разные задачи, и в двух семействах шкафов они решаются по-разному.

Двустенный стальнойКорпус с огнезащитным слоем
Как устроенДве стенки с воздушным зазором 38 мм, сварная стальСлой огнезащиты между обшивками
Что даётЗазор замедляет передачу тепла внутрьНормированное время до недопустимого нагрева
Что в документахСсылка на стандарт конструкцииКласс: Type 30, 60 или 90 по EN 14470-1
Габарит при том же объёмеКомпактнееВыше и глубже
ВесМеньшеЗаметно больше

Подробное сравнение двух подходов — в статье про EN 14470-1 и FM 6050.

Почему сталь снаружи не защищает сама по себе

Металл хорошо проводит тепло: одностенный корпус прогревается быстро и передаёт температуру внутрь. Именно поэтому конструкция усложняется — либо зазором, либо огнезащитным слоем, а не увеличением толщины листа.

Двери и запирание

Дверь — элемент, через который шкаф чаще всего перестаёт работать. Не потому, что она ломается, а потому, что её держат открытой.

ИсполнениеКак работаетГде уместно
Ручное закрываниеЗакрывает пользователь; фиксация трёхточечным замкомРедкий доступ, дисциплинированная эксплуатация
ПолусамозакрывающаясяВ работе можно держать открытой, при нагреве закрывается самаОгнестойкие корпуса, частый доступ
СамозакрывающаясяЗакрывается после каждого открытияТам, где дверь гарантированно не должна оставаться открытой
Выдвижные ящикиОткрывается один ярус, остальной объём закрытОчень частый доступ к таре

Подпёртая дверь обнуляет класс. Огнестойкость измеряется для закрытого корпуса. Если дверь зафиксирована открытой «чтобы не мешала», шкаф в момент пожара останется открытым — и никакая толщина стенок уже не поможет.

Как устроен механизм и что проверяют при обслуживании — в статье про самозакрывающиеся двери. Про контроль доступа — в материале про замки на химических шкафах.

Поддон и полки: два рубежа удержания

Пролив — самый частый сценарий, и он обрабатывается двумя рубежами.

РубежЧто делаетЧто важно знать
Бортик полкиУдерживает пролив на том ярусе, где повреждена тараРаботает только если полка стоит горизонтально и не перегружена
Поддон-отстойникСобирает жидкость, стекшую вниз по корпусуЕго вместимость связана с объёмом шкафа
Съёмное исполнение поддонаПозволяет вынести и промыть собранноеВ корпусах для кислот поддон кислотостойкий и съёмный

Вместимость встроенного поддона указана в карточке: у корпуса на 87 л это 18,5 л, у корпуса на 170 л — 37 л. По этой цифре и понимают, какой пролив шкаф удержит.

Полки: не только место, но и нагрузка

Полки регулируются по высоте, но допустимая нагрузка ограничена. У огнестойких корпусов это до 75 кг на полку, у двустенных стальных встречается до 100 кг. Считать нужно по фактическому весу тары: стеклянная бутыль в защитной корзине тяжелее, чем кажется.

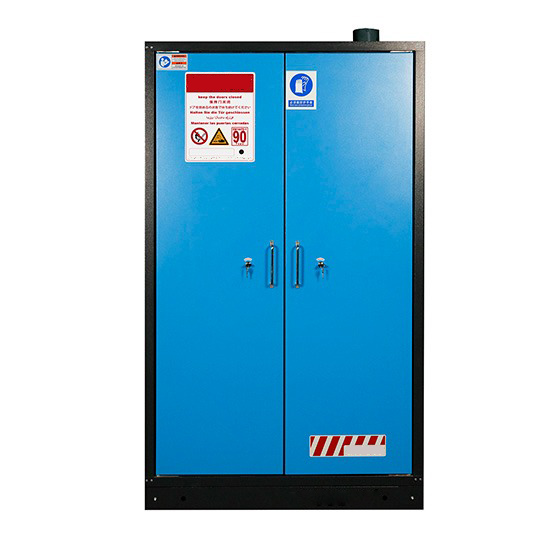

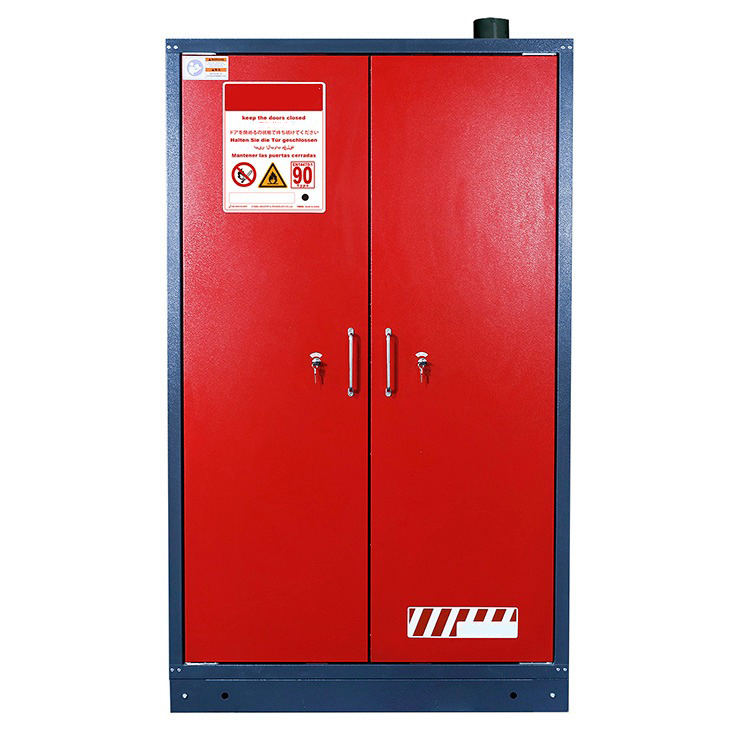

В карточке двустенного корпуса видно и глубину поддона-отстойника, и нагрузку на полку — это две разные характеристики, и обе влияют на то, что можно поставить внутрь.

Вентиляция и заземление

Два элемента, которые работают постоянно, а не в аварии, — и потому чаще всего оказываются отключены.

Вентиляционные каналы

Каналы в корпусе предусмотрены для подключения к вытяжке и снабжены пламегасителями — сетчатыми элементами, которые не дают пламени пройти внутрь через отверстие. В комплекте идут заглушки: они позволяют временно эксплуатировать шкаф без подключения, но это мера на период, а не режим работы.

Заглушка не заменяет вытяжку. С заглушками шкаф становится герметичнее, и пары накапливаются внутри объёма. Для хранения закрытой тары это приемлемо, для работы с летучими веществами — нет.

Заземление

Клемма на корпусе нужна не шкафу, а процессу перелива: при переливании жидкости накапливается статический заряд, и разряд в среде паров — готовый источник зажигания. Заземляют и корпус, и тару, из которой переливают.

Схемы подключения вытяжки — в статье про вентиляцию химического шкафа. Порядок подключения заземления — в материале про антистатическое заземление.

Сводка: элемент и сценарий

Сводка: элемент, сценарий, последствие отказа.

ЭлементВ каком сценарии работаетЕсли его нет или он отключён
Конструкция корпусаПожар снаружиСодержимое нагревается и участвует в пожаре
ДвериПожар и обычная работаОткрытый корпус не защищает независимо от класса
Бортик полкиПовреждённая тара на ярусеПролив стекает по всему корпусу
Поддон-отстойникПролив внутри шкафаЖидкость уходит под шкаф и растекается по полу
Вентиляционные каналыКаждый деньПары накапливаются внутри объёма
ПламегасителиПожар снаружиОтверстие становится путём для пламени
Клемма заземленияПереливСтатический разряд в среде паров
Маркировка и переченьАварийная ситуацияНеизвестно, что внутри, и что с этим делать

Быстрая проверка своего шкафа

  • Дверь закрывается и не подпёрта.
  • Поддон на месте, не деформирован, не завален тарой.
  • Полки горизонтальны и не перегружены.
  • Вентиляция подключена либо стоят заглушки — и понятно почему.
  • Клемма заземления подключена, если вещество переливают.
  • Перечень содержимого есть и совпадает с фактом.

Как размещать тару

Правила простые, но каждое закрывает конкретный сценарий.

ПравилоЧто за ним стоит
Тара закрытаОткрытая ёмкость превращает объём шкафа в резервуар паров
Штатная маркированная тараРастворитель в бутылке из-под воды — типовая причина ошибки и отравления
Тяжёлое внизуУстойчивость и безопасность при доставании
Доступ к каждой ёмкостиЕсли до задней тары надо разбирать передний ряд, её перестанут доставать
Стекло в корзине или на лоткеРазбитая бутыль на ярусе — худший вид пролива
Между ярусами есть запас по высотеИначе тару ставят боком или «на потом» на пол
Ничего не стоит на поддоне-отстойникеОн должен оставаться свободным под пролив

Лоток удобен для группы мелкой тары: его достают целиком, а пролив остаётся внутри лотка. Поддон-вкладыш добавляет рубеж удержания на ярусе.

Разные группы веществ

Внутри одного корпуса не размещают вещества из разных групп несовместимости — это правило не про полки, а про общий объём: у шкафа общая вытяжка и общий поддон. Подробно — в статье про раздельное хранение.

Нагрузка на полки и устойчивость

Полки регулируются по высоте, но нагрузка ограничена, и предел достигается быстрее, чем кажется.

Что считатьКак
Вес тары, а не жидкостиСтеклянная бутыль в защитной корзине весит заметно больше содержимого
Суммарно на ярусОграничение относится к полке целиком, а не к одной ёмкости
Распределение по площадиВся тара в одном углу полки — это точечная нагрузка
Запас на будущееНоменклатура растёт; полка, загруженная под предел, не оставляет манёвра
ГоризонтальностьПерекошенная полка сводит на нет бортик: пролив уходит через край

Где посмотреть свой предел

В карточке модели указана и допустимая нагрузка на полку, и глубина поддона-отстойника. По первой цифре проверяют загрузку, по второй — какой пролив корпус удержит.

Признак перегруза, заметный без весов: полка прогнулась в середине, тара стоит под наклоном, ёмкости соприкасаются. В этом состоянии разбитая бутыль вероятнее, чем при аккуратной расстановке.

Чего внутри быть не должно

Внутрь шкафа регулярно попадает то, чего там быть не должно. Обычно потому, что больше некуда.

Что находятПочему это проблема
Картонные коробки и упаковкаДобавленная пожарная нагрузка внутри защищённого объёма
Ветошь, в том числе промасленнаяСамостоятельный источник риска, для неё нужна отдельная тара
Бумага, инструкции, журналыГорючее рядом с веществом; документы держат в боксе снаружи
Инструмент и запчастиМеханическое повреждение тары при доставании
Пустая тара «на всякий случай»Занимает место, а остатки в ней продолжают испаряться
Вещества из другой группыОбщий объём и общий поддон — разделения нет
Личные вещи, едаОтдельный разговор, но встречается регулярно

Куда девать документы

Паспорта безопасности должны быть доступны в зоне — но не внутри шкафа с веществом. Для этого есть отдельный бокс, который вешают рядом.

Пустая тара опаснее, чем кажется. В освободившейся ёмкости из-под растворителя остаются пары в концентрации, которая горит лучше, чем сама жидкость. Пустую тару убирают из шкафа и утилизируют, а не копят.

Ревизия содержимого и обслуживание корпуса

Периодичность проверокКаждая сменаДверь закрытатара закрытаЕженедельноОсмотр содержимогонет подтёковЕжемесячноПоддон и полкимеханизм двериЕжеквартальноСверка с перечнемвытяжка и заземление

Периодичность — рабочий ориентир: чем активнее используется шкаф, тем чаще проверяют. Главное, чтобы у проверки был ответственный и след в журнале.

Ревизия — это сверка того, что стоит внутри, с тем, что записано в перечне. Она же закрывает большую часть вопросов на проверке.

ШагЧто делаемЧто обычно находится
1. ВыгрузитьДостать всё содержимое на подготовленную поверхностьТара, о которой никто не помнил
2. ОтсортироватьРазделить: в работе, остатки, пустое, не из этой группыПустые ёмкости и остатки закрытых процессов
3. Осмотреть таруЦелостность, маркировка, срокСтёртые этикетки, подтёки, вздутые крышки
4. Проверить корпусПоддон, полки, дверь, уплотнение, вентиляцияДеформированный поддон, перекошенная полка
5. Загрузить обратноПо правилам размещения, тяжёлое внизПоявляется свободное место
6. Обновить переченьСписок содержимого с датойРасхождение с прежней записью

Что зафиксировать по итогам

  • Обновлённый перечень содержимого на корпусе.
  • Что вывезено: пустая тара, остатки, просроченное.
  • Замечания по корпусу: что требует ремонта или замены.
  • Дата и ответственный — иначе ревизия не отличима от уборки.

Что смотрят на корпусе

Отдельно — то, что относится к самому корпусу и делается реже, но обязательно.

ЭлементЧто проверятьПризнак проблемы
Дверь и механизмЗакрывается штатно, без усилия и перекосаДверь не доходит, её приходится дожимать
УплотнениеЦелостность по периметруЗапах у закрытого шкафа
Поддон-отстойникЧистый, не деформирован, извлекаетсяСледы жидкости, налёт, коррозия
ПолкиГоризонтальны, без прогиба, надёжно установленыПрогиб в середине, тара стоит под наклоном
ВентиляцияПодключена, тяга есть; заглушки на месте, если не подключенаОтверстия открыты в помещение
ЗаземлениеПровод подключён, контакт надёжныйПровод отсоединён или висит
Покрытие внутриБез повреждений и следов коррозииРыжие потёки, отслоение

Что означает каждый элемент и какой сценарий он закрывает — в статье про шкаф изнутри. Что можно докупить взамен изношенного — в материале про оснащение.
