Уличные и парковые переговорные устройства: руководство по выбору

Городской парк, велодорожка вдоль набережной, перехватывающая парковка у метро, сквер с детской площадкой — все эти пространства объединяет одно: на них постоянно находятся люди, но рядом нет дежурного, к которому можно обратиться. Уличная точка переговорной связи закрывает этот разрыв: безопасность велосипедиста, помощь пожилому посетителю, тревожный канал в зонах с массовым доступом. Разбираем требования к городской уличной связи и шестнадцать моделей Kadamm для общественных пространств.

KADAMM ДЛЯ УЛИЧНЫХ И ПАРКОВЫХ ПРОСТРАНСТВ

16 моделей под парки, набережные, парковки, скверы и велодорожки

TALK-6314

Колонна 2 м, парки, набережные

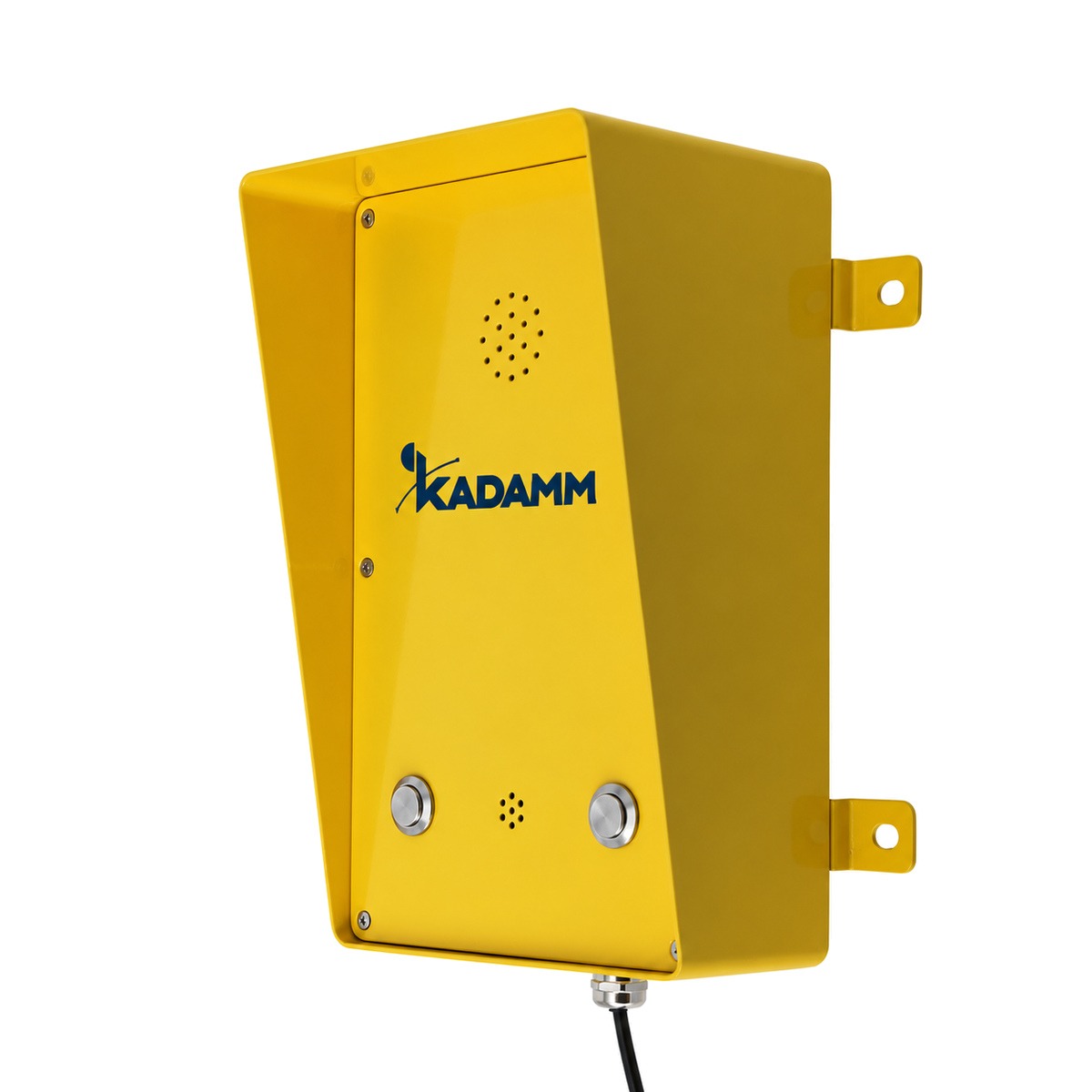

TALK-1316

SOS-точка вдоль велодорожки

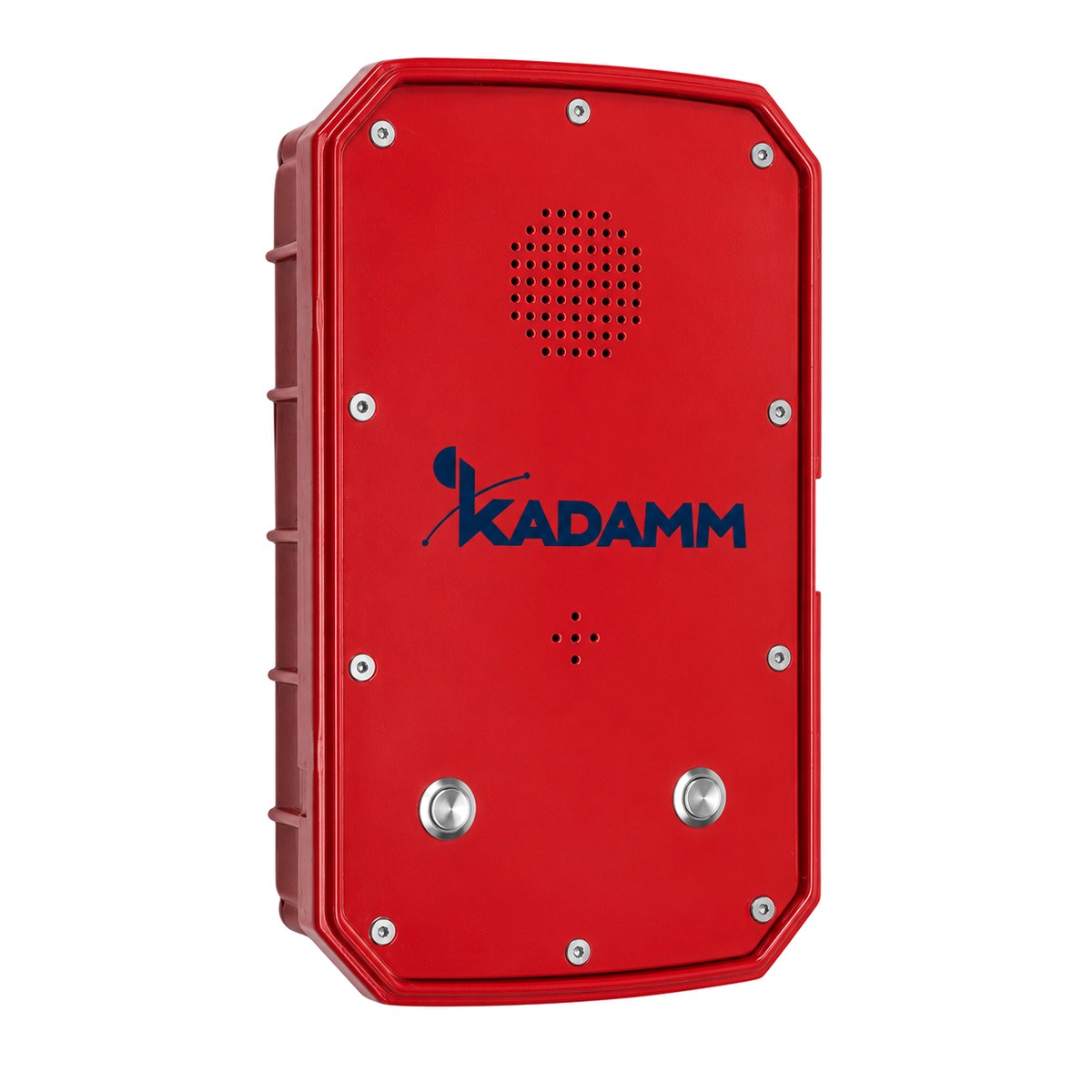

TALK-3308

SIP, входы в парк

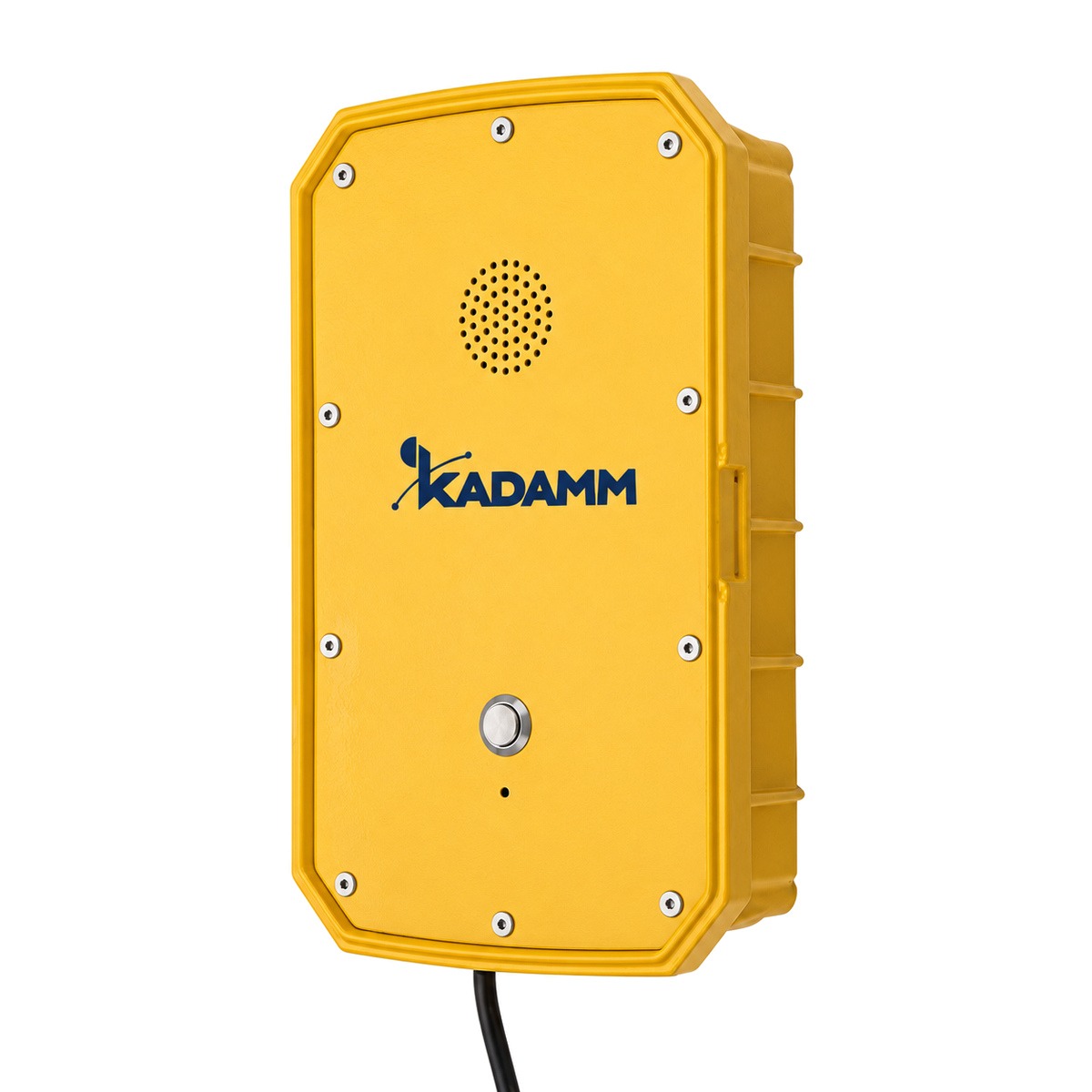

TALK-3818

Стойки администрации парка

TALK-3841

Видеоинтерком, въезды парковок

TALK-4603-GSM

GSM-связь без СКС

1. Уличная связь в городе: что отличает от промышленной

Промышленный объект — это закрытая огороженная площадка с пропускным режимом, известным составом сотрудников и стандартизованными зонами. Городской парк, набережная или сквер — открытое пространство массового доступа, куда свободно приходят люди разного возраста, с разными целями, в разное время суток. Это формирует другой набор требований к точкам переговорной связи.

Главные отличия городской уличной точки от промышленной:

• Эстетика и интеграция в среду — на промплощадке аппарат может быть утилитарным металлическим ящиком. В парке или на набережной устройство видят сотни прохожих в день, и оно должно вписываться в городскую среду — по форме, материалам, цвету.
• Высокий уровень случайного вандализма — на промплощадке вандализм маловероятен. В общественном пространстве: разрисовывание граффити, царапины, попытки открыть кулаком, ногой, бутылкой. Антивандальный класс должен быть IK10 во всех случаях.
• Сценарий использования незнакомым человеком — на заводе оператор знает, как работает аппарат. В парке кнопкой может воспользоваться ребёнок, пожилой человек, иностранный турист. Интерфейс — максимально простой, без необходимости читать инструкции.
• Видимость и заметность — городская SOS-точка должна быть видна издалека, чтобы человек в стрессовой ситуации мог её быстро найти. Это объясняет популярность форм-фактора колонны 2 метра — например, TALK-6314.
• Освещённость и подсветка — точка должна быть видна и в тёмное время суток. Многие модели имеют интегрированную светодиодную подсветку, активирующуюся по датчику освещённости.

2. Нормативная база: 35-ФЗ, ПП РФ № 1006, СП 113

По ПП РФ № 1006 места массового пребывания людей (МПП) — это территории, на которых одновременно может находиться более 50 человек. Городские парки, скверы, перехватывающие парковки, площадки массовых мероприятий попадают в эту категорию автоматически. Для МПП обязательны кнопки экстренного вызова, видеонаблюдение, средства оповещения. Уличные переговорные устройства решают первое и третье требования.

3. Пять типовых сценариев городских пространств

Сценарий 1. Городской парк

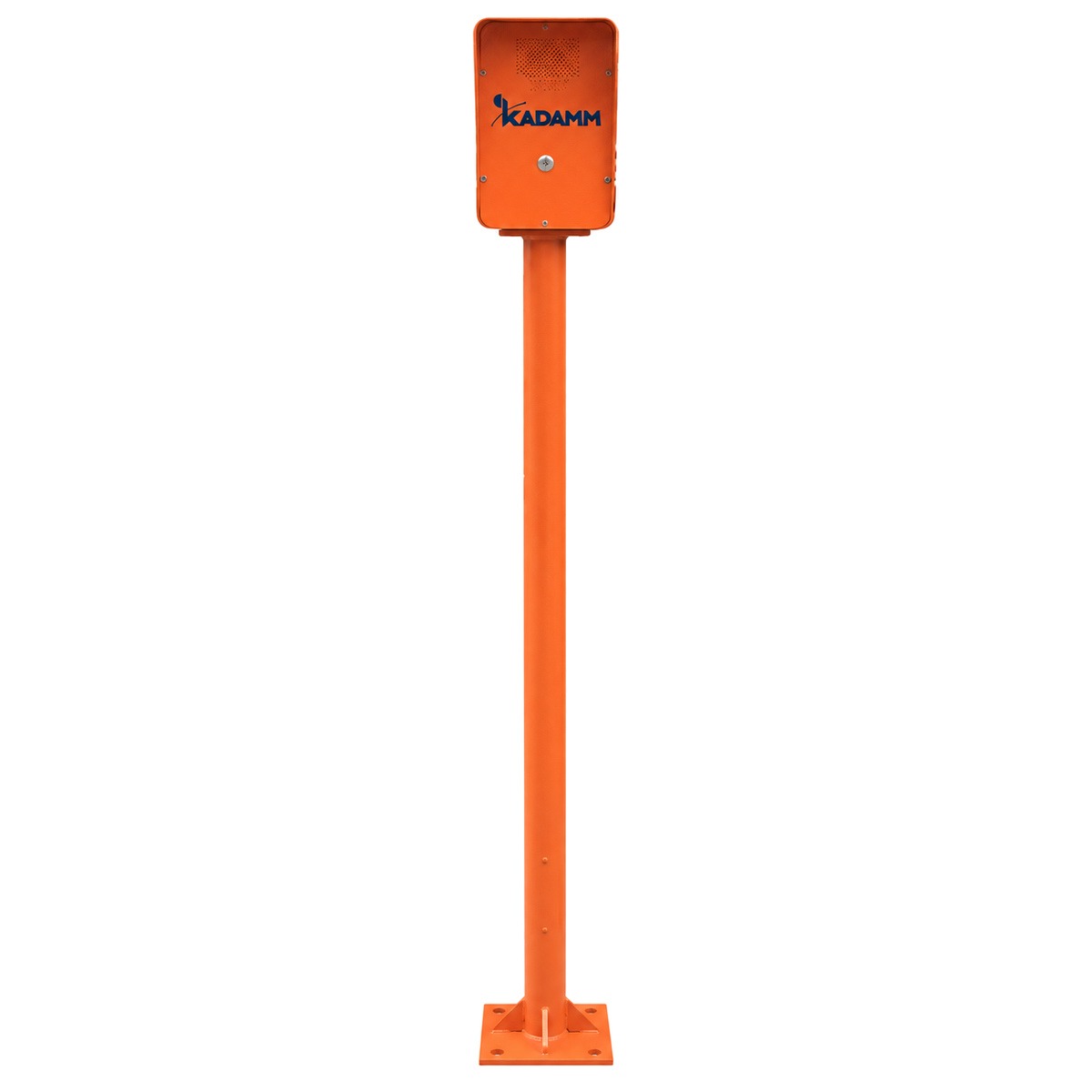

TALK-6314

Колонна 2 м, видна издалека

Задача: SOS-точка в центральной части парка, у детской площадки, в дальнем уголке у пруда. Доступна для посетителей в любой ситуации — от обращения за помощью пожилого человека до тревожного вызова при инциденте. Видна с расстояния 50+ м.

Модели: TALK-6314 (вертикальная колонна 2 м с интегрированной подсветкой) или TALK-1316 (накладной на стену администрации или будки кафе).

Сценарий 2. Велодорожка / набережная

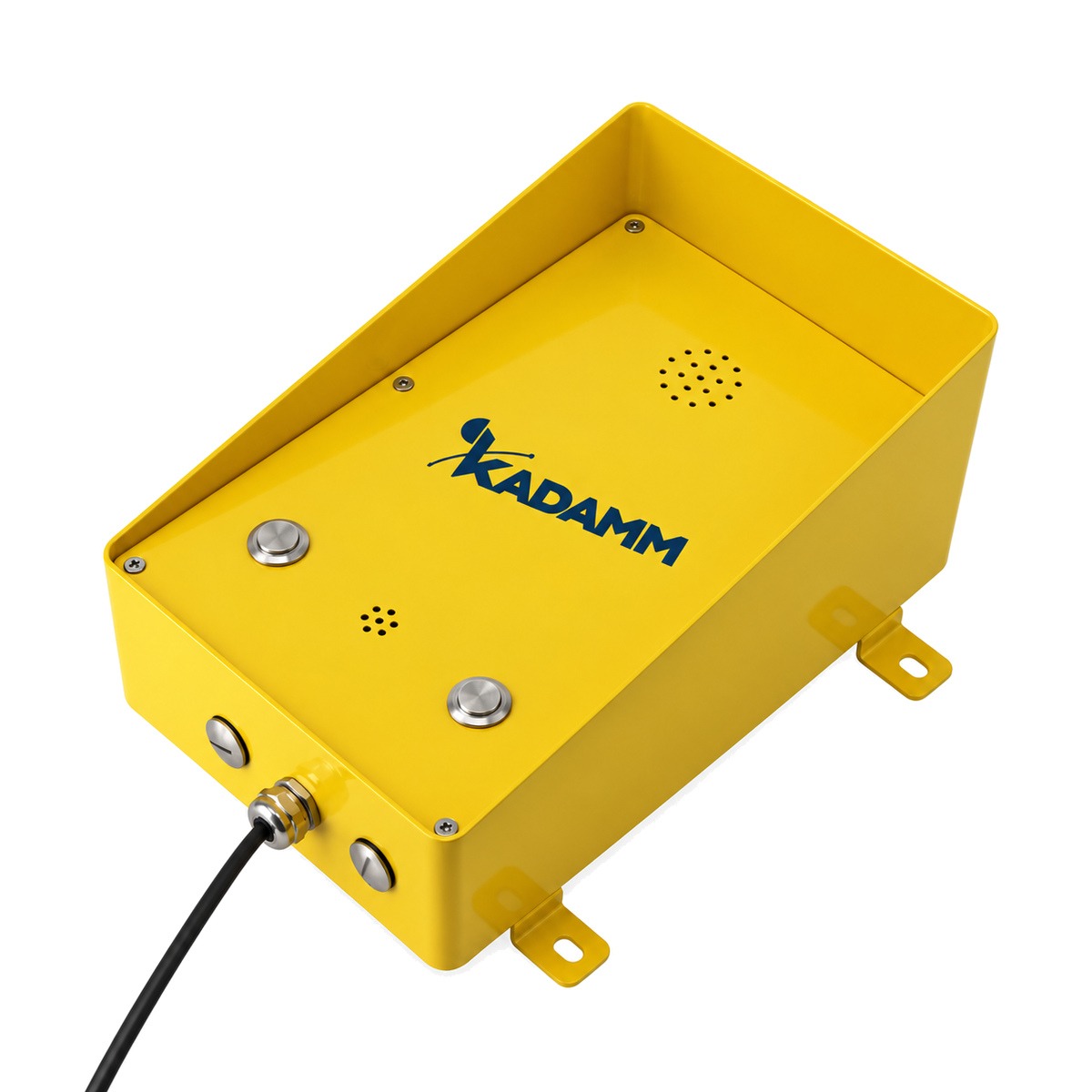

TALK-1316-2S

Две кнопки: SOS + информация

Задача: точки безопасности вдоль протяжённых линейных объектов — велосипедных и пешеходных набережных, маршрутов через лес. Велосипедист, упавший на удалённом участке, должен иметь возможность вызвать помощь без мобильного телефона (он может быть разбит при падении или оставаться в рюкзаке).

Модели: TALK-1316-2S (две кнопки — экстренная помощь и информационный звонок) или TALK-1316 (одна кнопка SOS). Шаг точек — 200–500 м в зависимости от плотности использования маршрута.

Сценарий 3. Парковка (перехватывающая, торгового центра, муниципальная)

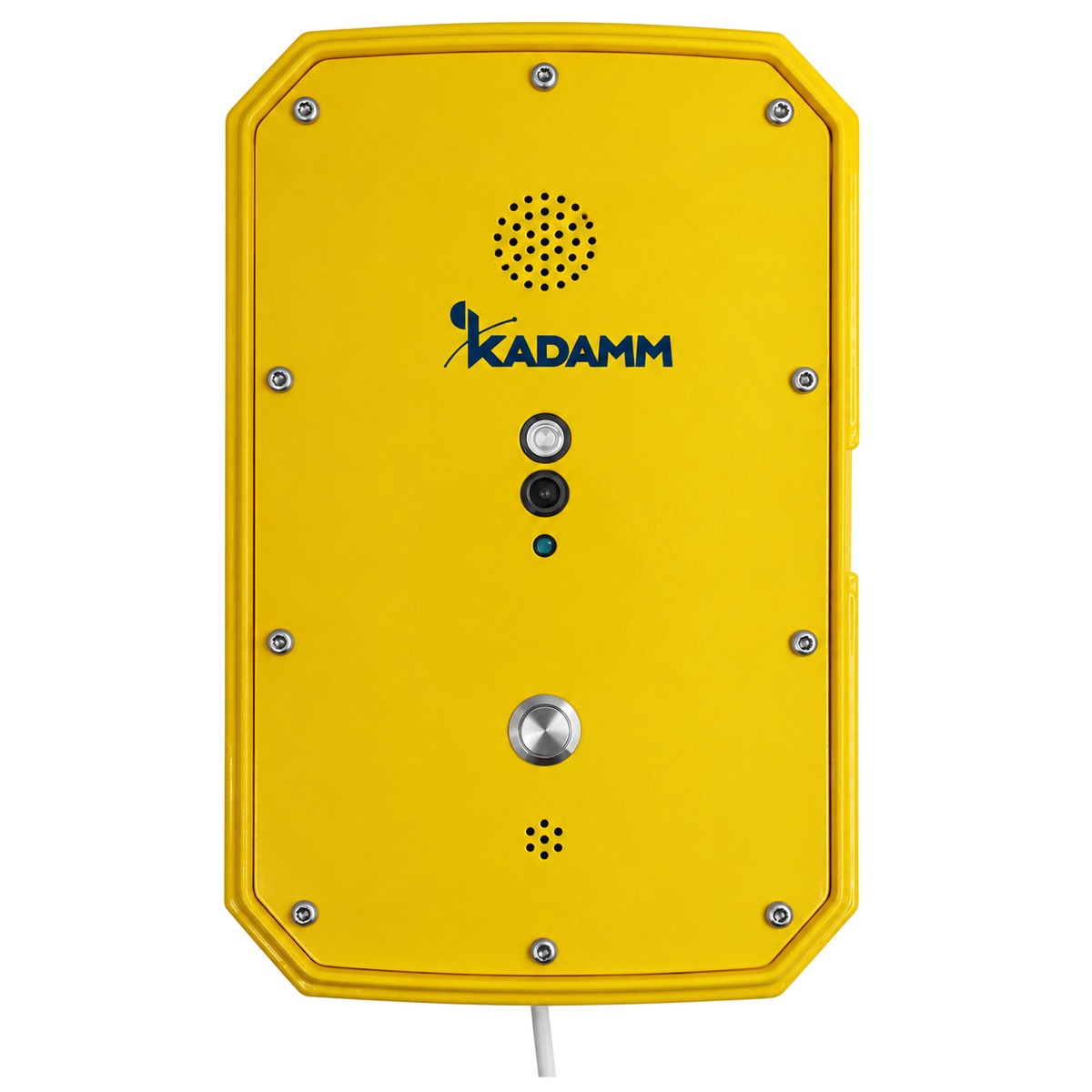

TALK-3841

Видеоинтерком на въезде

Задача: на въезде — связь водителя с оператором стоянки для решения вопросов проезда (пропавший талон, неисправный шлагбаум, оплата). Внутри парковки — SOS-точки на случаи, когда посетителю нужна помощь между этажами или в удалённой части стоянки. Дополнительно: тревожный канал при подозрительной активности или попытке кражи автомобиля.

Модели: TALK-3841 или TALK-38181 на въезде (видеоинтерком), TALK-3316-2S внутри (антивандальная SOS-точка с двумя кнопками).

Сценарий 4. Сквер / детская площадка

Скверы и обособленные детские площадки — точки уязвимости в городской среде: посетители — преимущественно мамы с детьми, пожилые люди, школьники после уроков. В случае инцидента (потерявшийся ребёнок, агрессивный посетитель, травма на спортивном снаряде) важно иметь быстрый канал связи с дежурной службой района или с управляющей компанией.

Модели: TALK-1316 или TALK-3308. Высота установки — обязательно по СП 59 (0,85–1,1 м), чтобы кнопкой могли воспользоваться дети и пожилые люди.

Сценарий 5. Удалённое общественное пространство (за городом)

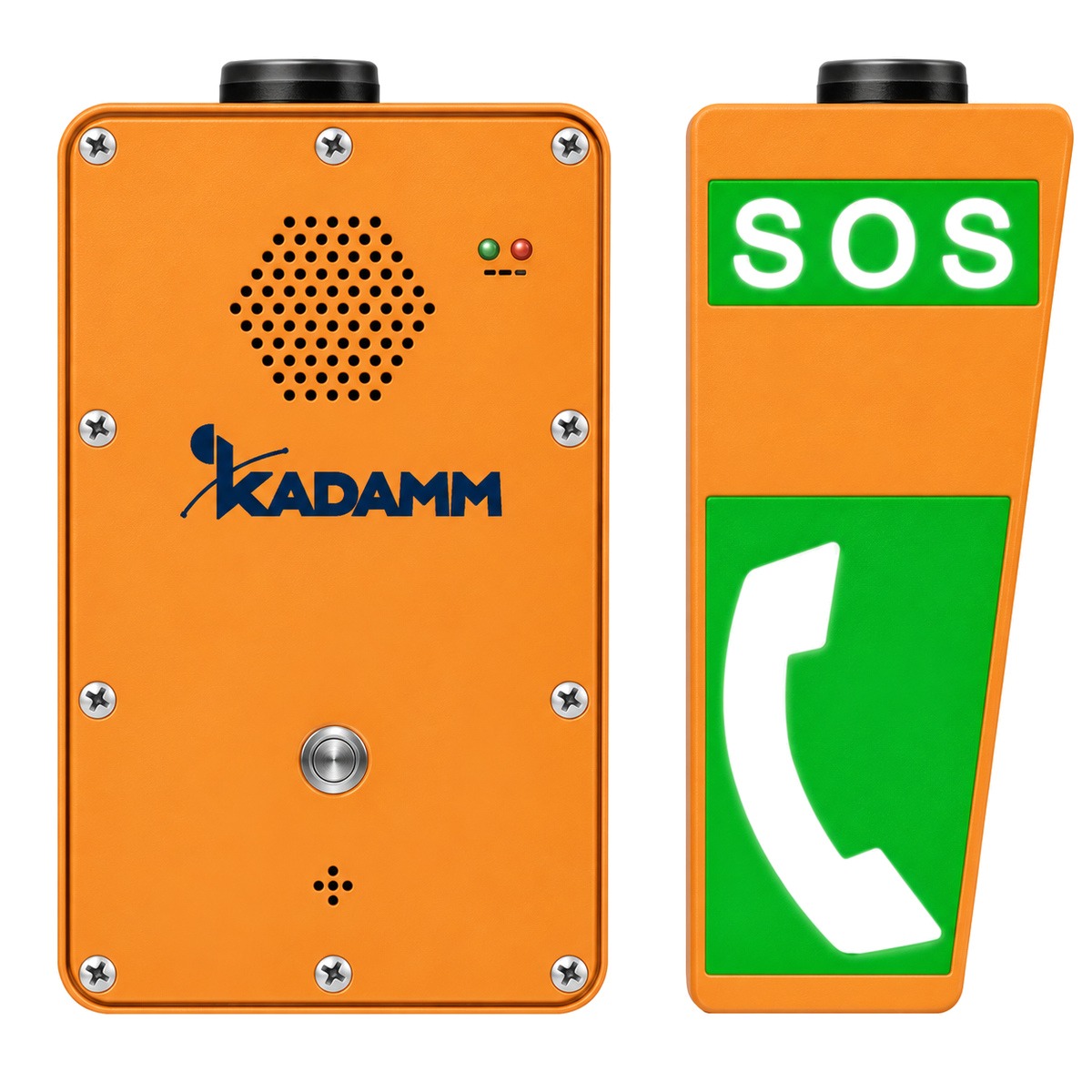

TALK-4603-GSM

Без проводной СКС, по GSM

Задача: точки в загородных парках, лесопарках, на дальних видовых площадках, у труднодоступных туристических объектов. Нет смысла или возможности тянуть СКС — связь идёт через мобильный канал GSM на пульт диспетчера / МЧС.

Модель: TALK-4603-GSM с встроенным резервным аккумулятором и солнечной панелью (опция) для полностью автономной работы. Программируется на прямой вызов местной службы экстренного реагирования.

4. Защита от вандализма и климатических воздействий

Городская уличная точка постоянно находится в сложных условиях: дождь, снег, гололёд, реагенты на дорожных покрытиях, прямой солнечный свет, перепады температур, попытки повредить злоумышленником. Минимальные требования к корпусу:

• IP65 — защита от пыли и струй воды. Минимально достаточно для уличной установки в средней полосе. Для зон с интенсивной мойкой техники или у фонтанов — IP66.
• IK10 — защита от ударов 20 Дж. Удар молотком, бутылкой, кулаком в рукавице — стандартные тестовые сценарии. Без IK10 уличная точка в общественном пространстве не выдерживает 1–2 года.
• Корпус из нержавеющей стали — минимум AISI 304, для приморских городов и зон с реагентами — AISI 316 (морской класс). Алюминиевый корпус с порошковым покрытием — менее предпочтителен, со временем покрытие повреждается.
• Антиграффити-покрытие — гладкое порошковое покрытие, с которого можно смыть аэрозольную краску стандартными средствами без повреждения корпуса.
• Скрытый крепёж — без головок болтов, к которым можно подойти стандартным инструментом. Нестандартный шестигранник или болты с фиксацией от выкручивания.
• Температурный диапазон −40 до +50 °C — стандартный диапазон для большинства регионов РФ. Для арктических и крайне-северных территорий — заказное исполнение с подогревом до −60 °C.

5. Эстетика интеграции в городскую среду

Уличная точка переговорной связи — это не изолированный объект, а часть городского ландшафта. От того, насколько она удачно вписана в среду, зависит и эстетическое восприятие пространства, и поведение посетителей (нелепое решение часто становится мишенью для вандализма).

Элементы интеграции в городскую среду:

• Форма колонны как современный городской элемент — вертикальная колонна высотой 2 метра (TALK-6314) визуально сочетается с городской мебелью, светильниками, информационными стелами.
• Цветовая гамма — корпус из шлифованной нержавеющей стали в нейтральном серебристом тоне сочетается с большинством материалов городского благоустройства. Для исторических центров и объектов с повышенными требованиями к эстетике — корпус с покраской под бронзу или ХСК (художественно-скульптурное покрытие).
• Подсветка ночью — встроенные светодиоды по периметру корпуса делают точку видимой и безопасной для использования в тёмное время. Дополнительно превращает её в элемент архитектурной подсветки парка.
• Минимизация маркировки производителя — на корпусе уличного аппарата для общественного пространства не должно быть крупных логотипов, рекламных надписей. Только нормативная маркировка по ГОСТ (степень защиты, температурный диапазон) и пиктограмма SOS / телефона.
• Согласование с архитектором проекта — для крупных проектов благоустройства выбор модели и её расположение согласовываются с архитектором.

6. Питание и каналы связи в открытой местности

В отличие от здания, где электропитание и связь приходят через стояковую СКС, в городском пространстве часто приходится решать эти задачи отдельно для каждой точки.

Для парков и общественных пространств, проектируемых в составе единой архитектурной концепции (например, по программе «Моя улица» или «Городская среда»), все точки переговорной связи закладываются в проект благоустройства одновременно с системой освещения и видеонаблюдения. Это резко удешевляет инфраструктуру по сравнению с прокладкой отдельных трасс.

7. Интеграция с системой «Безопасный город»

В большинстве крупных и средних городов РФ работает аппаратно-программный комплекс «Безопасный город» — единая система мониторинга и реагирования, объединяющая видеонаблюдение, тревожные кнопки, датчики ЧС, систему «112». Точки переговорной связи на парковых и уличных объектах естественно встраиваются в эту систему как один из источников тревожных сигналов.

Уровни интеграции:

• Канал передачи вызова — нажатие кнопки на уличной точке автоматически передаёт сигнал в Единую дежурно-диспетчерскую службу (ЕДДС) города, откуда оператор перенаправляет вызов в соответствующую службу (полиция, скорая, МЧС, ЖКХ).
• Видеосопровождение — при срабатывании тревожной кнопки автоматически активируется ближайшая камера видеонаблюдения, видеопоток отображается на мониторе оператора ЕДДС параллельно с голосовым каналом.
• Геопривязка — каждая точка переговорной связи имеет уникальный идентификатор и точные координаты в системе. Оператор сразу видит на карте, откуда поступил вызов.
• Запись разговоров — все вызовы автоматически записываются с привязкой ко времени и месту для расследования инцидентов и анализа работы службы.

8. Сравнительная таблица 16 моделей

9. Часто задаваемые вопросы
