Заземление персонала: браслеты, обувь или одежда — что и когда

Человек — главный источник статики на участке. Пока он не заземлён, самый дорогой ESD-стол и лучший пол не спасут: заряд с тела разрядится прямо через компонент. Разбираем три средства заземления персонала — браслеты, обувь и одежду — чем они отличаются, когда что применять и почему без резистора 1 МОм заземлять человека нельзя.

Почему человек — главный источник статики

При ходьбе по полу, вставании со стула и трении одежды на теле оператора за секунды накапливается заряд в тысячи и даже десятки тысяч вольт. Сам человек этого не чувствует — порог ощущения разряда около 3000 В, а порог повреждения чувствительных к электростатическому разряду компонентов (ЧЭСР) — на порядок ниже. Достаточно одного касания вывода микросхемы, и заряд разрядится через неё, вызвав отказ сразу или скрытый дефект, который проявится позже у клиента.

Отсюда правило: в EPA-зоне каждый, кто касается изделий, должен быть заземлён постоянно. Заземление персонала — не «дополнительная опция», а основа ESD-защиты наравне с заземлённым рабочим местом и полом.

Три средства заземления персонала

Как всё соединяется в одну точку

Средства персонала не работают сами по себе — они лишь звено в цепи. Браслет подключается шнуром через узел заземления рабочего места; обувь отводит заряд через токопроводящее напольное покрытие; и то, и другое, вместе со столешницей и стеллажами, сводится в общую точку заземления участка. Если хотя бы одно звено разорвано — браслет не защёлкнут, шнур не подключён, пол не заземлён — вся цепь не работает, даже если средства надеты.

Браслеты — основа для сидячей работы

Антистатический браслет — самое надёжное и распространённое средство. Эластичная манжета плотно прилегает к запястью, а спиральный шнур соединяет её с узлом заземления стола через встроенный резистор. Браслет обязателен там, где оператор работает сидя: ноги оторваны от пола, и обувь в этот момент бесполезна.

Тканевый или металлический

Тканевый эластичный браслет (например VIKING A-1102) комфортнее для длинной смены, гипоаллергенен и мягко прилегает — лучший выбор для постоянных рабочих мест. Металлический браслет (A-1110) даёт максимально стабильный контакт и служит дольше, его берут туда, где важнее ресурс и жёсткие требования к сопротивлению. Оба подключаются контактным шнуром с резистором к узлу заземления.

Обувь и подпяточники — для работы стоя

Когда оператор стоит или перемещается по зоне, браслет со шнуром мешает и рвётся. Здесь заряд отводится через ноги: антистатическая обувь или надеваемые на обычную обувь ремешки-подпяточники обеспечивают контакт с токопроводящим полом, а пол — с общей точкой заземления. Важное условие: обувь работает только в паре с антистатическим полом — на обычном линолеуме она бесполезна. Для гостей и монтажников применяют одноразовые ремешки на обувь (A-1430), для персонала — сменную антистатическую обувь и подпяточники.

Одежда — дополнительное средство

Личная одежда оператора (особенно синтетика и шерсть) сама накапливает заряд и создаёт электростатическое поле рядом с изделием — даже если руки заземлены браслетом. Антистатический халат с проводящей нитью экранирует заряженную одежду и снимает это поле. Но халат — дополнение, а не замена: сам по себе он не заземляет человека надёжно. В EPA его надевают вместе с браслетом (сидя) или обувью (стоя). VIKING выпускает антистатические халаты мужские и женские (VAE-M / VAE-W) и укороченные модели унисекс.

Резистор 1 МОм — почему нельзя без него

Контроль на входе и в течение смены

Средства заземления бесполезны, если они неисправны, а оператор об этом не знает. Поэтому контроль обязателен на двух уровнях. На входе в зону оператор проверяет браслет и обувь на тестер-стенде (VKG A-751 — для браслетов и обуви): прибор показывает, в норме ли сопротивление. На крупных участках вход организуют через турникет с тестерами обуви, который не пропустит без успешной проверки. В течение смены для ответственных операций применяют мониторы непрерывного контроля браслета. Раз в год параметры всех средств проверяют в рамках ESD-аудита по ГОСТ IEC 61340-5-1.

Как выбрать средства под задачу

Типовые ошибки

Сравнение средств заземления персонала

Рекомендуемые средства заземления

Базовый набор для заземления персонала — браслет, средство для работы стоя, халат и тестер контроля:

Viking A-1102 Браслет

тканевый, с кнопкой

Для работы сидя · эластичный, гипоаллергенный, регулируемый

Комфортное основное средство для постоянного места.

Смотреть карточку →

Viking А-1430 Ремешки на обувь

одноразовые, 100 шт.

Для работы стоя / гостей · через токопроводящий пол

Для посещения ESD-зон и монтажа без своей обуви.

Смотреть карточку →

Viking VAE-M Халат

антистатический, мужской

Дополнительно · экранирует заряженную одежду

Есть женская модель VAE-W и укороченный унисекс.

Смотреть карточку →

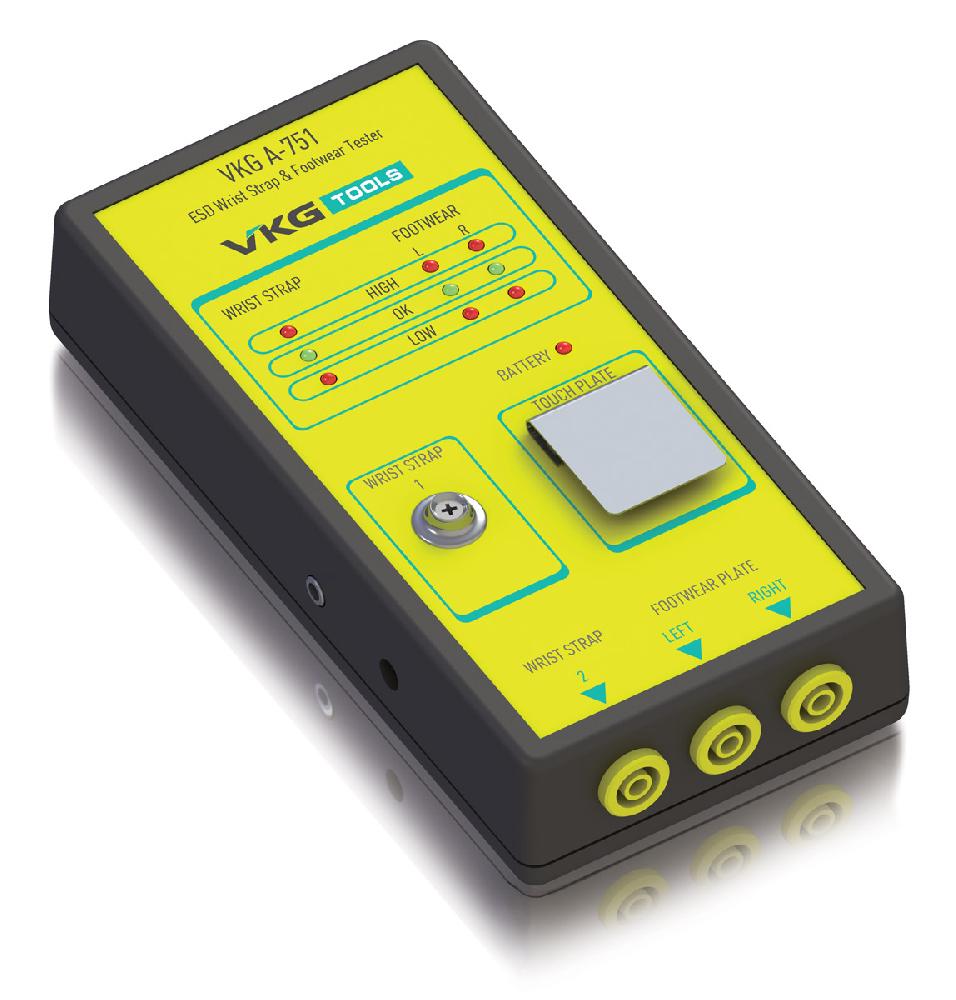

Viking VKG A-751 Тестер-стенд

браслеты и обувь

Контроль на входе · проверка сопротивления средств

Ставится на входе в зону — проверка перед сменой.

Смотреть карточку →

Также в каталоге: металлический браслет A-1110, контактный шнур для браслетов, колодка заземления с резистором и турникет с тестерами обуви для организации входа.
