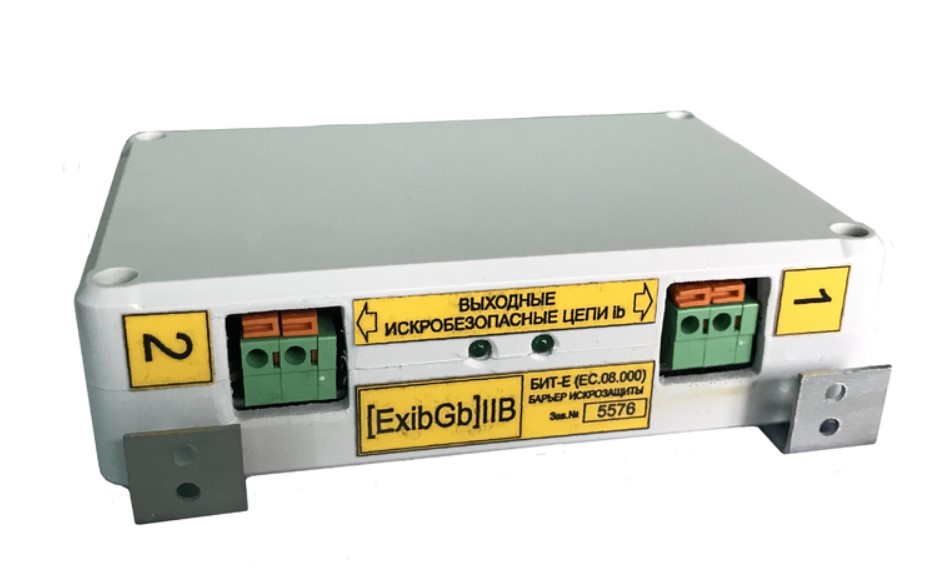

БИТ-ЕЕС.08.000 Барьер искрозащиты

БИТ-Е ЕС.08.000 Барьер искрозащиты

Назначение и принцип работы

Используется в системах прямой телефонной связи во взрывоопасных зонах БИТ-16 и в комплексах производственно-технологической связи КПТС-5.

Барьер БИТ-Е (шифр ЕС.08.000) является 2-х линейным и позволяет подключать две независимые телефонные или абонентские линии связи.

Барьер искрозащиты БИТ-Е (EC.08.000) располагается на кроссплате ЕС.08.200, установленной в 19" стойке или в шкафу связи в обычной зоне и подключается в разрыв абонентской линии. По уровню и классу взрывозащиты барьер БИТ-Е соответствует [Exib]IIB или [Exib]IIC.

Применение в схеме связи искрозащитных барьеров делает линию искробезопасной, т.е. уменьшает токи в абонентских линиях до такого значения, при котором мощность вероятной возникшей искры при порыве или коротком замыкании линии не приведет к воспламенению газо-воздушной среды взрывоопасной зоны. Использование такой распределенной схемы взрывозащиты значительно упрощает требования к кабелям для организации линий связи во взрывоопасных зонах и позволяет применять практически любой тип телефонного кабеля. В отличие от Ex-телефонов других производителей, которые подключаются непосредственно к телефонной линии без барьеров, использование распределенной схемы связи исключает необходимость прокладки телефонного кабеля в герметичной металлической трубе или применения специального дорогостоящего бронированного кабеля. Изменение номиналов рабочих токов и алгоритма занятия линии исключает возможность использования взрывозащищенных телефонных аппаратов без искрозащитных барьеров.

Максимально допустимая протяженность абонентских линий связи:

• телефонные аппараты серии ТАШ-Ех – для системы связи БИТ-16
• телефонные аппараты и переговорные устройства серии ТАШ-Ех – для комплекса производственно-технологической связи КПТС-5

Абонентскими устройствами, подключаемыми к барьеру искрозащиты БИТ-Е, являются:

Технические характеристики

Сравнение с другими моделями линейки

Барьеры искрозащиты и питание к ним. Текущая модель выделена; по остальным можно перейти в их карточки.

Значения взяты из карточек соответствующих моделей. «—» означает, что параметр в документации на эту модель не указан.

Характеристики приведены по документации производителя. Комплект поставки и текущее исполнение уточняйте при заказе.
