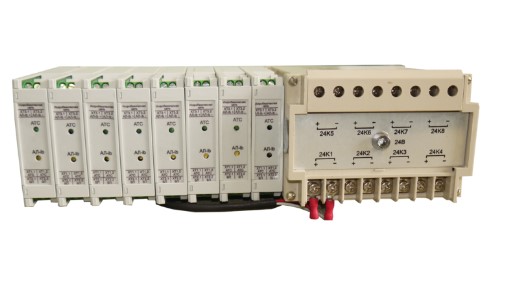

БП БИ-ШАТС-101 Блок питания искробезопасного барьера

Барьер искрозащитный «БИ-ШАТС-101» предназначен для разделения искробезопасной части телефонной линии связи от ее искроопасной станционной части на предприятиях и шахтах, имеющих производства, способные выделять взрывоопасные смеси газов и требующие применение оборудования группы I или IIB.

Назначение и принцип работы

Предназначен для работы с шахтными телефонными аппаратами ТАШ-1319, ТАШ-1319К и другими моделями производственных ТА, предназначенными для работы во взрывоопасных шахтах, выработках и предприятиях.

Барьер искрозащитный «БИ-ШАТС-101» соответствует ГОСТ 31610.0-2014 (IEC 60079-0:2011) и ГОСТ 31610.11-2014 (IEC 60079-11:2011), относится к типу связанного оборудования, имеет выходные искробезопасные цепи уровня «ib», маркировку искрозащиты [Ex ib Mb] I/[Ex ib Gb] IIB и предназначен для установки вне взрывоопасных зон.

Барьер искрозащитный «БИ-ШАТС-101» предназначен для работы с двухпроводными аналоговыми линиями АТС, коммутаторов, концентраторов, комплексов диспетчерской связи и других коммутационных устройств с линейным напряжением от 24 до 72 В.

Электропитание барьера искрозащитного «БИ-ШАТС-101» осуществляется от сети переменного тока частотой (50±0,5) Гц напряжением (220±33) В.

Барьер искрозащитный «БИ-ШАТС-101» предназначен для эксплуатации в закрытых неотапливаемых помещениях при следующих климатических условиях:

• абонентский комплект «БИ-ШАТС-101-АК» для подключения одной искробезопасной АЛ ТАШ к искроопасной АЛ АТС в количестве от 1 до 8 шт.
• блок питания «БИ-ШАТС-101-БП» для питания до 8 абонентских комплектов искрозащиты «БИ-ШАТС-101-АК» в количестве 1 шт.

Барьер искрозащитный «БИ-ШАТС-101» конструктивно предназначен для установки в шкафах связи на DIN-рейке шириной 35 мм.

В состав Барьера искрозащитного «БИ-ШАТС-101» входит:

Технические характеристики

Сравнение с другими моделями линейки

Барьеры искрозащиты и питание к ним. Текущая модель выделена; по остальным можно перейти в их карточки.

Значения взяты из карточек соответствующих моделей. «—» означает, что параметр в документации на эту модель не указан.

Характеристики приведены по документации производителя. Комплект поставки и текущее исполнение уточняйте при заказе.
