Кабельный чулок 1/2" из плетёной нержавейки — для протяжки коаксиала через закладные трубы, тоннели, мачты

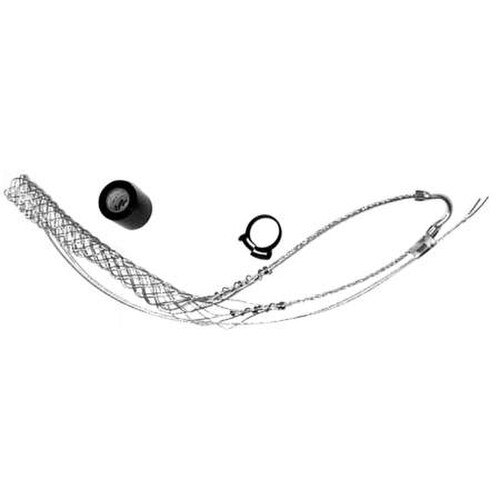

HOIST1-12L — кабельный чулок для протяжки коаксиальных кабелей CELLFLEX 1/2" через закладные трубы, кабельные каналы, тоннели метрополитенов и ЖД-сетей, многоэтажные стояки и мачты БС. Изготовлен из плетёной оцинкованной (или нержавеющей) стальной проволоки. Принцип работы: при натяжении на тяговый трос чулок обжимается вокруг кабеля, передавая тяговое усилие на оболочку без точечных нагрузок. Распределение усилия по длине чулка (~~600 мм) исключает повреждение оболочки и деформацию гофрированных проводников. Максимальное тяговое усилие — 5 кН (510 кгс), что соответствует штатному пределу прочности самого кабеля CELLFLEX LCF12.
Зачем нужен кабельный чулок? Прямая протяжка коаксиального кабеля вручную (за оболочку или за тяговый коуш) не подходит для длинных трасс > 10 м, для трасс с поворотами в трубах, для трасс через закладные ПНД-трубы и кабельные каналы. Точечная нагрузка на оболочку приводит к её повреждению, а перетяг кабеля «за шкуру» — к деформации гофрированного внутреннего проводника и появлению неустранимого VSWR-дефекта. Чулок решает обе проблемы: распределяет нагрузку по длине и обеспечивает контролируемое тяговое усилие.
Конструкция плетёного чулка работает по принципу китайской ловушки для пальцев: при натяжении на петлю с одного конца чулок «затягивается» вокруг вставленного внутрь кабеля. Чем больше тяговое усилие, тем плотнее чулок обжимает кабель — без необходимости дополнительных хомутов или зажимов. После протяжки чулок легко снимается обратным движением. Длина чулка (~600 мм) подобрана так, чтобы суммарная сила трения превысила тяговое усилие — кабель не «выскользнет» из чулка даже при максимальной нагрузке.
Применение в проектах: на крупных стройках операторов сотовой связи (новые БС, реконструкция АФУ), на проектах метрополитенов (RADIAFLEX в тоннели), на broadcast-объектах (магистральные фидеры через мачты телебашен), при прокладке через закладные ПНД-трубы между антенной площадкой и шкафом БС. Однократного использования (рекомендуется): после протяжки чулок снимается и не используется повторно — это требование операторов для сохранения качества трассы.
Соответствует пределу прочности самого кабеля. Безопасно протягивает CELLFLEX LCF12 через любые штатные трассы без риска повреждения.
Длина чулка ~600 мм распределяет тяговое усилие по поверхности оболочки. Никаких точечных давлений, никаких деформаций гофрированных проводников.
Подходит для всех 1/2" коаксиальных кабелей RFS: жёсткий LCF, гибкий SCF, излучающий RCF/RLF/RLKW. Один артикул решает задачи на разных трассах.
Кабель вводится в чулок на 600–900 мм, далее наматывается виток ПВХ-ленты для предотвращения проскальзывания. Тяговый трос крепится к петле на конце чулка карабином или коушем.
| Параметр | Значение |
|---|---|
| Конструкция | |
| Тип изделия | Кабельный чулок для протяжки |
| Совместимый кабель | CELLFLEX 1/2" (CELLFLEX LCF12 / LCF14 / SCF12 / SCF14) |
| Материал | плетёная оцинкованная стальная проволока (опция: нержавеющая) |
| Конструкция | плетёный с одной ушковой петлёй для троса |
| Тип крепления | обжимной (zatягивается при натяжении) |
| Размеры и нагрузки | |
| Длина чулка | ~600 мм |
| Внутренний диаметр (нагруженный) | ~22 мм |
| Максимальное тяговое усилие | 5 кН (510 кгс) |
| Вес | ~0,15 кг |
| Диаметр петли для троса | ~25 мм |
| Условия эксплуатации | |
| Применение | однократное (рекомендуется) — после протяжки снимается |
| Температура монтажа | −25 ... +60 °C |
| Совместимость с кабелями | все типы коаксиальных кабелей соответствующего диаметра |
| Соответствие стандартам | EN 12385 (стальные тросы и плетения) |
Протяжка излучающего RADIAFLEX 1/2" и фидерных RLF/RLKW по длинным тоннелям. Стандартное решение для проектов метрополитенов (Москва, Санкт-Петербург, Екатеринбург).
Протяжка фидеров 1/2" по вертикальным стоякам в стальных мачтах сотовой связи (50–150 м высотой). Особенно актуально на регионах со сложным климатом.
Протяжка через закладные ПНД-трубы между антенной площадкой и шкафом БС. Типовая ситуация при строительстве БС на земле (greenfield).
Подземные кабельные тоннели и коллекторы городской инфраструктуры. Протяжка магистральных фидеров для broadcast и city-wide DAS.
Подготовка кабеля. Конец кабеля LCF12-50J зачищается от заусенцев, отрезается под прямым углом. На конец надевается чулок HOIST1-12L: кабель вводится внутрь на 600–900 мм. Поверх чулка в зоне ввода кабеля наматывается 2–3 витка ПВХ-ленты — это предотвращает проскальзывание чулка при максимальной нагрузке.
Подключение к тросу. Тяговый трос (стальной канат не менее 8 мм диаметром) крепится к петле чулка через карабин с предохранителем или специальный коуш. Не допускается прямое связывание троса с петлёй — узел может деформировать петлю и снизить прочность системы.
Протяжка. Тяговое усилие — плавное, без рывков. Скорость протяжки 1–3 м/мин (медленнее на поворотах в трассе). Контроль усилия — динамометром или электролебёдкой с защитой от перегрузки (предел 5 кН (510 кгс)). После окончания протяжки чулок снимается обратным движением — кабель готов к монтажу разъёмов и крепления хомутами.
