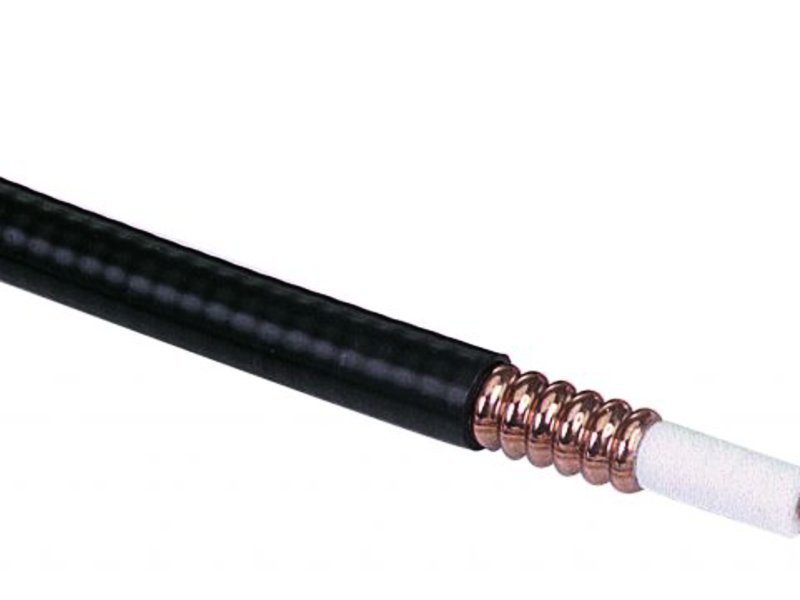

Самый ходовой 1/2" коаксиальный фидерный кабель RFS CELLFLEX в уличной оболочке PE. Применяется в фидерных линиях антенн БС сотовой связи 800–2700 МГц, в кабельных сборках, перемычках антенн, ТВ и радиовещании. Гофрированный медный внешний проводник, медный внутренний проводник в виде трубки, диэлектрик из вспененного полиэтилена. Импеданс 50 Ом, до 8,8 ГГц.
LCF12-50J — базовый "рабочий" артикул серии CELLFLEX 1/2" в уличном исполнении. Это самый продаваемый кабель RFS в России: используется как универсальный фидер в БС сотовой связи, для антенных систем профессиональной радиосвязи (TETRA, DMR), для систем военной и специальной связи, в кабельных сборках и заводских джамперах. Внутренний проводник — медная трубка диаметром 4,8 мм, диэлектрик — вспененный полиэтилен 11,9 мм, внешний проводник — гофрированная медь 13,7 мм. Импеданс 50 Ом ±1, скорость распространения 88%, максимальная рабочая частота 8,8 ГГц. Чёрная полиэтиленовая оболочка УФ-стойкая, для прокладки на открытых АМС.
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Максимальная частота | 8,8 ГГц |
| Скорость распространения | 88% |
| Погонная ёмкость | 75 пФ/м |
| Погонная индуктивность | 0,188 мкГн/м |
| Пиковая мощность | 23,5 кВт |
| Пиковое RF-напряжение | 1530 В |
| Сопротивление внутр. проводника DC | 4,4 Ом/км |
| Сопротивление внеш. проводника DC | 3,4 Ом/км |
| Конструкция | |
|---|---|
| Тип | Foam-Dielectric, Corrugated |
| Внутр. проводник | 4,8 мм, медная трубка |
| Диэлектрик | 11,9 мм, вспененный полиэтилен |
| Внеш. проводник | 13,7 мм, гофрированная медь |
| Оболочка | 15,8 мм, чёрный полиэтилен (PE) |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,18 кг/м |
| Радиус изгиба, одиночный | 70 мм |
| Радиус изгиба, многократный | 125 мм |
| Изгибающий момент | 5 Н·м |
| Растягивающее усилие | 950 Н |
| Шаг крепления (реком./макс.) | 0,4 / 0,8 м |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −50 до +85 °C |
| Темп. установки | −40 до +60 °C |
| Темп. хранения | −70 до +85 °C |
| Огнестойкость | Halogen Free, outdoor-rated |
| Возвратное затухание (станд.) | 20 dB (VSWR 1,222) |
| Возвратное затухание (Premium) | 24 dB (VSWR 1,135), B-class |
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,21 | 23,5 | 400 | 6,61 | 1,04 | 2500 | 17,9 | 0,38 |
| 1 | 0,30 | 22,2 | 500 | 7,44 | 0,93 | 2700 | 18,8 | 0,37 |
| 10 | 0,98 | 6,98 | 700 | 8,91 | 0,78 | 3000 | 19,9 | 0,35 |
| 30 | 1,72 | 4,01 | 900 | 10,2 | 0,68 | 3500 | 21,8 | 0,32 |
| 50 | 2,24 | 3,07 | 1000 | 10,8 | 0,64 | 4000 | 23,5 | 0,29 |
| 100 | 3,21 | 2,15 | 1500 | 13,5 | 0,52 | 5000 | 26,8 | 0,26 |
| 150 | 3,96 | 1,74 | 1800 | 14,9 | 0,46 | 6000 | 29,8 | 0,23 |
| 200 | 4,60 | 1,50 | 2000 | 15,8 | 0,44 | 7000 | 32,7 | 0,21 |
| 300 | 5,68 | 1,21 | 2200 | 16,7 | 0,41 | 8000 | 35,5 | 0,19 |
Затухание дано при температуре кабеля 20°C, допуск ±5%. Средняя мощность приведена при температуре окружающей среды 40°C.
Для оконцевания LCF12-50J используются разъёмы серий C02/C03 (Standard, до 6 ГГц), D01 (Premium OMNI FIT) и E01 (Premium моноблок). Доступны интерфейсы N, 7-16, 4.3-10 в прямом и угловом исполнении. По любому артикулу выше есть карточка на сайте — кликните для подробностей.
| Артикул | Назначение |
|---|---|
| NM-LCF12-D01 | N-Male, Premium, прямой (OMNI FIT) |
| NM-LCF12-C03 | N-Male, Standard, прямой |
| NM-LCF12-C02 | N-Male, Standard, прямой (более ранняя версия) |
| NMR-LCF12-D01 | N-Male, Premium, угловой |
| NMR-LCF12-C02 | N-Male, Standard, угловой |
| 716M-LCF12-D01 | 7-16 Male, Premium, прямой |
| 716F-LCF12-D01 | 7-16 Female, Premium, прямой |
| 716M-LCF12-C03 | 7-16 Male, Standard, прямой |
| 716F-LCF12-C03 | 7-16 Female, Standard, прямой |
| 716M-LCF12-C02 | 7-16 Male, Standard, прямой (старая версия) |
| 716F-LCF12-C02 | 7-16 Female, Standard, прямой (старая версия) |
| 716MR-LCF12-D01 | 7-16 Male, Premium, угловой |
| 716MR-LCF12-C03 | 7-16 Male, Standard, угловой |
| 716MR-LCF12-E01 | 7-16 Male, Premium, угловой моноблок |
| 43M-LCF12-C03 | 4.3-10 Male, Standard, прямой |
| 43F-LCF12-C03 | 4.3-10 Female, Standard, прямой |
| 43MR-LCF12-C03 | 4.3-10 Male, Standard, угловой |
Для разделки 1/2" кабеля под разъёмы используются универсальные комплекты TRIM-SET. Серия выбирается по типу разъёма.
| Артикул | Назначение |
|---|---|
| TRIM-SET-L12-D01 | Универсальный набор для разделки под разъёмы серии D01/E01 |
| TRIM-SET-L12-C02 | Универсальный набор для разделки под разъёмы серии C02/C03 |
| JSTRIP-12-3 | Инструмент для зачистки оболочки 1/2" |
Для заземления внешнего проводника LCF12-50J на трассе используется комплект GKSPEED20-12P — самый продаваемый артикул заземления RFS в России (54+ сделки).
| Артикул | Назначение |
|---|---|
| GKSPEED20-12P | Комплект заземления Premium для 1/2" |
В серии CELLFLEX® LCF доступны 5 типоразмеров от 1/4" до 1.1/4". В пределах одного размера электрические параметры внутри подсерии (J/JA/JFN/JFNA) идентичны — отличается только оболочка и условия применения.
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| LCF14-50J | 1/4" | PE | Внутр. перемычки BTS, GPS-линии, IF-кабели |
| LCF38-50J | 3/8" | PE | OEM-перемычки, межшкафные BTS, GPS, IF-кабели |
| LCF12-50J ◀ вы здесь | 1/2" | PE | Базовый фидерный 1/2", уличный |
| LCF12-50JFN | 1/2" | LSOH | Огнестойкий 1/2", помещения |
| LCF12-50JFNL | 1/2" | LSOH+маркер | Огнестойкий с маркировкой длины |
| LCF12-50JL | 1/2" Lite | PE | Облегчённая версия 1/2" с алюм. внешним проводником |
| LCF78-50JA | 7/8" | PE Premium | Premium Attenuation для уличных трасс |
| LCF78-50JFNA | 7/8" | LSOH Premium | Premium Attenuation, огнестойкий |
| LCFS114-50JA | 1.1/4" Lite | PE Premium | Сверхмощный фидерный 1.1/4", уличный |
| LCFS114-50JFNA | 1.1/4" Lite | LSOH Premium | Сверхмощный 1.1/4", огнестойкий |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить RFS LCF12-50J
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем RFS LCF12-50J Коаксиальный кабель CELLFLEX под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
