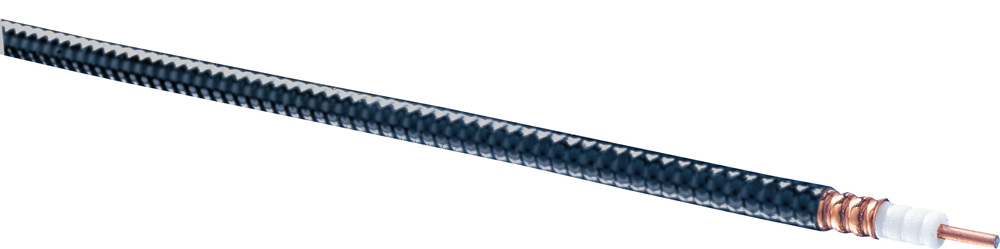

Тонкий 1/4" коаксиальный фидерный кабель RFS CELLFLEX в уличной оболочке PE. Применяется для OEM-перемычек, межшкафных соединений BTS, GPS-линий, IF-кабелей. Самый компактный кабель серии CELLFLEX. Гибкий, лёгкий, удобен для тесных шкафов. Импеданс 50 Ом, до 20,4 ГГц.
LCF14-50J — самый тонкий и гибкий кабель серии CELLFLEX. Применяется для OEM-кабельных сборок, межшкафных перемычек BTS, GPS- и IF-линий, в радиоэлектронной аппаратуре, где важна гибкость и компактность. Внутренний проводник — медная трубка диаметром 1,9 мм, диэлектрик — вспененный полиэтилен 4,3 мм, внешний проводник — гофрированная медь 6,5 мм. Импеданс 50 Ом ±1, скорость распространения 82%, рекордная для серии максимальная частота — 20,4 ГГц. Радиус многократного изгиба всего 25 мм.
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Максимальная частота | 20,4 ГГц |
| Скорость распространения | 82% |
| Погонная ёмкость | 82 пФ/м |
| Погонная индуктивность | 0,207 мкГн/м |
| Пиковая мощность | 5,5 кВт |
| Пиковое RF-напряжение | 740 В |
| Сопротивление внутр. проводника DC | 10,4 Ом/км |
| Сопротивление внеш. проводника DC | 6,6 Ом/км |
| Конструкция | |
|---|---|
| Тип | Foam-Dielectric, Corrugated |
| Внутр. проводник | 1,9 мм, медная трубка |
| Диэлектрик | 4,3 мм, вспененный полиэтилен |
| Внеш. проводник | 6,5 мм, гофрированная медь |
| Оболочка | 7,8 мм, чёрный полиэтилен (PE) |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,07 кг/м |
| Радиус изгиба, многократный | 25 мм |
| Изгибающий момент | 0,7 Н·м |
| Растягивающее усилие | 600 Н |
| Шаг крепления (реком./макс.) | 0,2 / 0,2 м |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −50 до +85 °C |
| Темп. установки | −40 до +60 °C |
| Темп. хранения | −70 до +85 °C |
| Огнестойкость | Halogen Free |
| Возвратное затухание | 20 dB (VSWR 1,222) |
| Применение | OEM jumpers, BTS, GPS, IF-кабели |
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,40 | 5,5 | 500 | 13,5 | 0,49 | 4000 | 42,2 | 0,16 |
| 1 | 0,57 | 5,5 | 700 | 16,1 | 0,41 | 5000 | 48,0 | 0,14 |
| 10 | 1,81 | 3,66 | 900 | 18,4 | 0,36 | 6000 | 53,4 | 0,12 |
| 30 | 3,15 | 2,1 | 1000 | 19,5 | 0,34 | 8000 | 63,4 | 0,10 |
| 50 | 4,08 | 1,62 | 1500 | 24,3 | 0,27 | 10000 | 72,6 | 0,09 |
| 100 | 5,82 | 1,14 | 1800 | 26,9 | 0,25 | 12000 | 81 | 0,08 |
| 150 | 7,17 | 0,92 | 2000 | 28,5 | 0,23 | 16000 | 97 | 0,07 |
| 200 | 8,33 | 0,79 | 2500 | 31,6 | 0,21 | 20000 | 112 | 0,06 |
| 300 | 10,3 | 0,64 | 3000 | 35,8 | 0,19 | 20400 | 113 | 0,06 |
Затухание дано при температуре кабеля 20°C, допуск ±5%. На частотах выше 10 ГГц затухание стремительно растёт — учитывайте при проектировании.
Для оконцевания LCF14-50J используются специализированные разъёмы малого типоразмера. Артикулы из datasheet'а кабеля — ниже.
| Артикул | Назначение |
|---|---|
| NM-LCF14-D01 | N-Male, OMNI FIT Premium, прямой, O-Ring |
| NF-LCF14-D01 | N-Female, OMNI FIT Premium, прямой, O-Ring |
| NMR-LCF14-D01 | N-Male, OMNI FIT Premium, угловой |
| 716M-SCF14-001 | 7-16 Male, под 1/4" кабель |
| 43M-SCF14-D02 | 4.3-10 Male, Shrinking Sleeve sealing |
| SMAM-SCF14-002 | SMA Male, Brass/Gold, для 1/4" |
| TNCM-SCF14-001 | TNC Male, Silver/Gold, для 1/4" |
Для разделки тонкого 1/4" кабеля используются специальные комплекты под заказ.
| Артикул | Назначение |
|---|---|
| TRIM-SET-L14-D01 | Универсальный набор для разделки 1/4" под Premium-разъёмы |
В серии CELLFLEX® LCF доступны 5 типоразмеров от 1/4" до 1.1/4". В пределах одного размера электрические параметры внутри подсерии (J/JA/JFN/JFNA) идентичны — отличается только оболочка и условия применения.
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| LCF14-50J ◀ вы здесь | 1/4" | PE | Внутр. перемычки BTS, GPS-линии, IF-кабели |
| LCF38-50J | 3/8" | PE | OEM-перемычки, межшкафные BTS, GPS, IF-кабели |
| LCF12-50J | 1/2" | PE | Базовый фидерный 1/2", уличный |
| LCF12-50JFN | 1/2" | LSOH | Огнестойкий 1/2", помещения |
| LCF12-50JFNL | 1/2" | LSOH+маркер | Огнестойкий с маркировкой длины |
| LCF12-50JL | 1/2" Lite | PE | Облегчённая версия 1/2" с алюм. внешним проводником |
| LCF78-50JA | 7/8" | PE Premium | Premium Attenuation для уличных трасс |
| LCF78-50JFNA | 7/8" | LSOH Premium | Premium Attenuation, огнестойкий |
| LCFS114-50JA | 1.1/4" Lite | PE Premium | Сверхмощный фидерный 1.1/4", уличный |
| LCFS114-50JFNA | 1.1/4" Lite | LSOH Premium | Сверхмощный 1.1/4", огнестойкий |
Стоимость и сроки изготовления опций — по запросу у менеджера.
