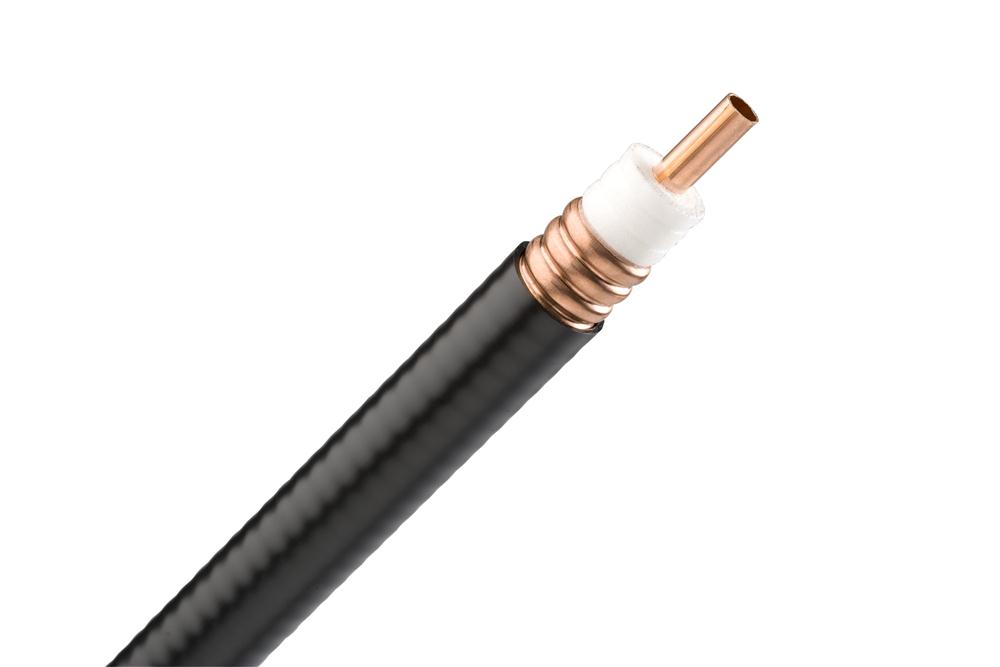

Радиочастотный фидерный кабель RFS CELLFLEX 7/8" с пониженным затуханием и оболочкой из чёрного полиэтилена для уличной установки. Применяется в фидерных линиях антенн БС сотовой связи, РРЛ, ТВ- и радиовещания. Гофрированный медный внешний проводник, медная трубка внутреннего проводника, диэлектрик из вспененного полиэтилена. Импеданс 50 Ом, максимальная частота 5 ГГц.
LCF78-50JA — флагманский фидерный кабель серии CELLFLEX 7/8" в исполнении Premium Attenuation с пониженным затуханием и стандартной оболочкой из чёрного полиэтилена. Это уличный вариант кабеля: оболочка PE стойкая к УФ-излучению и атмосферным воздействиям, подходит для прокладки на открытых антенно-мачтовых сооружениях и наружных кабельных трассах. Внутренний проводник — медная трубка диаметром 9,1 мм, диэлектрик — вспененный полиэтилен 21,5 мм, внешний проводник — гофрированная медь 25,2 мм. Импеданс 50 Ом ±1, скорость распространения 88%, максимальная рабочая частота 5 ГГц. Поддерживает фазостабильные исполнения по запросу.
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Максимальная частота | 5 ГГц |
| Скорость распространения | 88% |
| Погонная ёмкость | 74 пФ/м |
| Погонная индуктивность | 0,185 мкГн/м |
| Пиковая мощность | 85 кВт |
| Пиковое RF-напряжение | 2920 В |
| Сопротивление внутр. проводника DC | 2,04 Ом/км |
| Сопротивление внеш. проводника DC | 2,00 Ом/км |
| Конструкция | |
|---|---|
| Тип | Foam-Dielectric, Corrugated |
| Внутр. проводник | 9,1 мм, медная трубка |
| Диэлектрик | 21,5 мм, вспененный полиэтилен |
| Внеш. проводник | 25,2 мм, гофрированная медь |
| Оболочка | 27,8 мм, чёрный полиэтилен (PE) |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,35 кг/м |
| Радиус изгиба, одиночный | 120 мм (5") |
| Радиус изгиба, многократный | 250 мм (10") |
| Изгибающий момент | 13 Н·м |
| Растягивающее усилие | 1440 Н |
| Шаг крепления (реком./макс.) | 0,8 / 1 м |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −50 до +85 °C |
| Темп. установки | −40 до +60 °C |
| Темп. хранения | −70 до +85 °C |
| Огнестойкость | Halogen Free, outdoor-rated |
| Возвратное затухание (станд.) | 20 dB (VSWR 1,222), 40–5925 МГц |
| Возвратное затухание (Premium) | 24 dB (VSWR 1,135), B-class |
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,11 | 91 | 400 | 2,40 | 3,49 | 1800 | 5,44 | 1,54 |
| 1 | 0,11 | 74,2 | 500 | 2,70 | 3,10 | 2000 | 5,77 | 1,45 |
| 10 | 0,36 | 23,3 | 600 | 2,98 | 2,81 | 2200 | 6,09 | 1,38 |
| 30 | 0,63 | 13,4 | 700 | 3,23 | 2,59 | 2500 | 6,55 | 1,28 |
| 50 | 0,81 | 10,3 | 800 | 3,48 | 2,41 | 2700 | 6,84 | 1,23 |
| 100 | 1,16 | 7,22 | 900 | 3,71 | 2,26 | 3000 | 7,27 | 1,15 |
| 150 | 1,43 | 5,86 | 1000 | 3,93 | 2,13 | 3500 | 7,95 | 1,05 |
| 200 | 1,66 | 5,05 | 1250 | 4,44 | 1,89 | 4000 | 8,60 | 0,97 |
| 300 | 2,06 | 4,07 | 1500 | 4,91 | 1,71 | 5000 | 9,81 | 0,85 |
Затухание дано при температуре кабеля 20°C, допуск ±5%. Средняя мощность приведена при температуре окружающей среды 40°C. Полная таблица из datasheet'а — в технической спецификации производителя.
Для оконцевания LCF78-50JA используются разъёмы серии C03 (Standard, до 6 ГГц) или E01 (Premium, до 3,7 ГГц). Доступны интерфейсы N, 7-16, 4.3-10. Тип -male/-female подбирается по схеме подключения.
| Артикул | Назначение |
|---|---|
| 716M-LCF78-C03 | 7-16 Male, Standard, прямой, до 6 ГГц |
| 716F-LCF78-C03 | 7-16 Female, Standard, прямой |
| NM-LCF78-C03 | N-Male, Standard, прямой |
| NF-LCF78-C03 | N-Female, Standard, прямой |
| 43M-LCF78-C03 | 4.3-10 Male, Standard, прямой |
| 43F-LCF78-C03 | 4.3-10 Female, Standard, прямой |
| 716M-LCF78-E01 | 7-16 Male, Premium, прямой, до 3,7 ГГц |
| 716F-LCF78-E01 | 7-16 Female, Premium, прямой |
| NM-LCF78-E01 | N-Male, Premium, прямой |
| NF-LCF78-E01 | N-Female, Premium, прямой |
| 43M-LCF78-E01 | 4.3-10 Male, Premium, прямой |
| 43F-LCF78-E01 | 4.3-10 Female, Premium, прямой |
Для разделки кабеля под разъёмы используются универсальные комплекты инструмента TRIM-SET. Серия — по типу разъёма (C02 для C03 разъёмов, D01 для E01).
| Артикул | Назначение |
|---|---|
| TRIM-SET-L78-C02 | Универсальный набор для разделки под разъёмы серии C03 |
| TRIM-SET-L78-D01 | Универсальный набор для разделки под разъёмы серии E01 |
| TRIM-IL78-C02 | Сменная вставка для TRIM-SET-L78-C02 |
| TRIM-IL78-D01 | Сменная вставка для TRIM-SET-L78-D01 |
| TRIM-LCF78-D01-A | Автоматический инструмент разделки |
| TRIM-FL78 | Инструмент для развальцовки |
| JSTRIP-78-2 | Инструмент для зачистки оболочки |
Для заземления внешнего проводника LCF78-50JA на трассе используются комплекты GKSPEED для размера 7/8". Premium-вариант (P) рекомендован для ответственных объектов.
| Артикул | Назначение |
|---|---|
| GKSPEED20-78P | Комплект заземления Premium для 7/8" |
| GKSPEED20-78S | Комплект заземления Standard для 7/8" |
| GKSPEED20-78C | Комплект заземления для проводника CCA |
| GKSPEED60-78S | Комплект заземления High Speed Standard |
| CEAR-78 | Комплект заземления разъёма (Connector Grounding Kit) |
В серии CELLFLEX® LCF доступны 5 типоразмеров от 1/4" до 1.1/4". В пределах одного размера электрические параметры внутри подсерии (J/JA/JFN/JFNA) идентичны — отличается только оболочка и условия применения.
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| LCF14-50J | 1/4" | PE | Внутр. перемычки BTS, GPS-линии, IF-кабели |
| LCF38-50J | 3/8" | PE | OEM-перемычки, межшкафные BTS, GPS, IF-кабели |
| LCF12-50J | 1/2" | PE | Базовый фидерный 1/2", уличный |
| LCF12-50JFN | 1/2" | LSOH | Огнестойкий 1/2", помещения |
| LCF12-50JFNL | 1/2" | LSOH+маркер | Огнестойкий с маркировкой длины |
| LCF12-50JL | 1/2" Lite | PE | Облегчённая версия 1/2" с алюм. внешним проводником |
| LCF78-50JA ◀ вы здесь | 7/8" | PE Premium | Premium Attenuation для уличных трасс |
| LCF78-50JFNA | 7/8" | LSOH Premium | Premium Attenuation, огнестойкий |
| LCFS114-50JA | 1.1/4" Lite | PE Premium | Сверхмощный фидерный 1.1/4", уличный |
| LCFS114-50JFNA | 1.1/4" Lite | LSOH Premium | Сверхмощный 1.1/4", огнестойкий |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить RFS LCF78-50JA
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем RFS LCF78-50JA Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
