Радиочастотный разъём RFS 43M-LCF78-C03 с интерфейсом 4.3-10 в исполнении male (штекер), прямой. Серия Standard C03 для оконцевания кабелей CELLFLEX 7/8" (LCF78-50JA, LCF78-50JFNA и аналогов). Корпус из латуни с триметаллическим покрытием, центральный контакт из посеребрённой бронзы, диэлектрик TPX/PTFE, силиконовое уплотнение O-ring. Применяется в фидерных линиях БС GSM/UMTS/LTE/5G NR, антенных трактах, кабельных сборках. VSWR ≤ 1,10 (26,4 dB) до 5 ГГц, PIM ≤ −162 dBc.
43M-LCF78-C03 — разъём RFS из серии Standard C03 для оконцевания коаксиальных кабелей 7/8" CELLFLEX. Стандартная серия RFS с расширенной полосой до 5 ГГц. Многократное соединение (50+ циклов). Стабильные параметры VSWR и PIM в полевых условиях. Интерфейс 4.3-10 — инновационный компактный разъём, рассчитан на высокий PIM без зависимости от момента затяжки. Корпус из латуни с триметаллическим покрытием обеспечивает высокую коррозионную стойкость. Центральный контакт из посеребрённой бронзы, диэлектрик TPX/PTFE. Силиконовый уплотнитель O-ring защищает соединение от попадания влаги. Двухчастная конструкция упрощает монтаж и контроль сборки.
| Электрические параметры | |
|---|---|
| Интерфейс | 4.3-10 |
| Тип | Male (штекер), прямой |
| Импеданс | 50 Ом |
| Диапазон частот | DC – 5,0 ГГц |
| VSWR (0–1 ГГц) | ≤ 1,03 (36,6 dB) |
| VSWR (1–2,7 ГГц) | ≤ 1,04 (34,1 dB) |
| VSWR (2,7–3,7 ГГц) | ≤ 1,08 (28,3 dB) |
| VSWR (3,7–5,0 ГГц) | ≤ 1,10 (26,4 dB) |
| PIM 3-го порядка (2×20 Вт) | ≤ −162 dBc |
| Конструкция | |
|---|---|
| Корпус (Outer) | латунь, триметаллическое покрытие |
| Центральный контакт (Inner) | посеребрённая бронза |
| Диэлектрик | TPX / PTFE |
| Уплотнение | силиконовый O-ring |

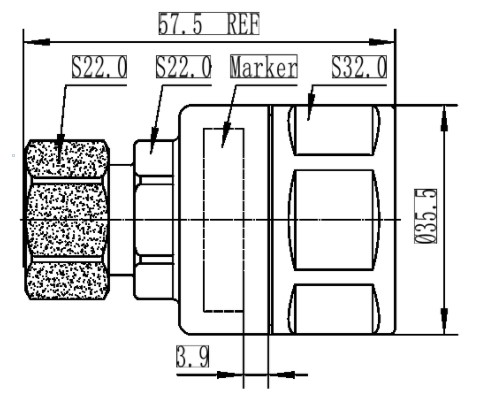

| Длина | 57,5 мм (2,26") |
| Внешний диаметр | 35,5 мм (1,4") |
| Геометрия | Прямой (Straight) |
| Совместимость с кабелем | |
|---|---|
| Совместимые кабели | Все 7/8" CELLFLEX серии LCF78 (см. список ниже) |
| Тип монтажа | Разделка по профилю серии C03 |
| Инструмент | TRIM-SET-L78-C02 |
| Циклы перетягивания | 50+ циклов |
| Момент затяжки | 5 Н·м (особенность 4.3-10: PIM не зависит от момента затяжки) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55°C…+85°C |
| Темп. установки | −40°C…+60°C |
| Влажность | до 95% (относительная, без конденсата) |
| Защита | IP68 (O-ring уплотнение, при правильном монтаже) |
| Срок хранения | Не ограничен (в заводской упаковке) |
Разъём 43M-LCF78-C03 совместим со всеми 7/8" CELLFLEX-кабелями серии LCF78. Электрические параметры внутри подсерии (PE/LSOH/Lite) идентичны — разъём подходит ко всем без модификации.
| Артикул | Назначение |
|---|---|
| LCF78-50JA | 7/8" CELLFLEX базовый, уличный PE |
| LCF78-50JAFN | 7/8" CELLFLEX огнестойкий LSOH |
| LCF78-50JAFNL | 7/8" CELLFLEX LSOH с маркировкой длины |
| LCF78-50JAL | 7/8" CELLFLEX Lite (Cu-clad Al) |
Для разделки кабеля под разъём 43M-LCF78-C03 серии D01 используется набор TRIM-SET-L78-C02. Также понадобится инструмент для зачистки оболочки кабеля.
| Артикул | Назначение |
|---|---|
| TRIM-SET-L78-C02 | Универсальный набор для разделки 7/8" под разъёмы серии D01 |
| JSTRIP-78-2 | Инструмент для зачистки оболочки 7/8" |
Разъём 43M-LCF78-C03 не требует отдельного заземления. Заземление выполняется на трассе кабеля — см. рекомендации в карточке кабеля.
| Артикул | Назначение |
|---|---|
| GKSPEED20-12P | Комплект заземления Premium для 7/8" кабеля (на трассе) |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить RFS 43M-LCF78-C03
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Поставляем RFS 43M-LCF78-C03 Штекерный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
