Излучающий 7/8" коаксиальный кабель RFS RADIAFLEX RLF серии A в огнестойкой LSOH-оболочке. Внешний проводник имеет специально прорезанную щелевую структуру, благодаря которой кабель работает как длинная антенна с равномерным излучением вдоль всей длины. Применяется для распределённых антенных систем (DAS) в тоннелях метро, торговых центрах, аэропортах, ж/д тоннелях. Соответствует IEC 60332-3-24, NFPA 130, CPR. Импеданс 50 Ом, поддерживает GSM, UMTS, LTE, TETRA.

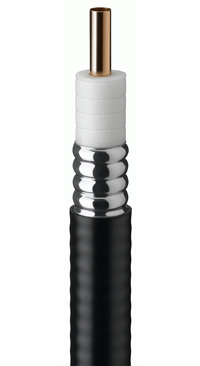

RLF78-50JFNA — излучающий 7/8" кабель серии RADIAFLEX® RLF (Radiating cable, Longitudinal slot) класса A с огнестойкой LSOH-оболочкой. Главное отличие от обычных коаксиальных кабелей — внешний проводник со щелевой структурой, которая обеспечивает равномерное излучение электромагнитного поля вдоль всей длины кабеля. Кабель работает как длинная антенна, обеспечивая радиопокрытие в местах, где обычные точечные антенны неэффективны (тоннели, длинные коридоры, шахты). Серия A — огнестойкое исполнение для общественных пространств. Поддерживает диапазоны GSM, UMTS, LTE, TETRA. Соответствует IEC 60332-3-24, NFPA 130, CPR. Импеданс 50 Ом ±1.
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Рабочий диапазон | 80–2700 МГц |
| Скорость распространения | 88% |
| Погонная ёмкость | 75 пФ/м |
| Сопротивление внутр. проводника DC | 2,1 Ом/км |
| Сопротивление внеш. проводника DC | 2,5 Ом/км |
| Возвратное затухание | ≥15 dB |
| Потери на трассе (Coupling Loss) | Зависит от частоты, см. таблицу |
| Конструкция | |
|---|---|
| Тип | Radiating cable, Longitudinal slot, Series A |
| Внутр. проводник | 9 мм, медная трубка |
| Диэлектрик | 22 мм, вспененный полиэтилен |
| Внеш. проводник | Гофрированная медь со щелями |
| Оболочка | 28 мм, LSOH |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,42 кг/м |
| Радиус изгиба, многократный | 250 мм |
| Изгибающий момент | 13 Н·м |
| Растягивающее усилие | 1300 Н |
| Шаг крепления (реком./макс.) | 0,8 / 1 м |
| Темп. эксплуатации | −30 до +60 °C |
| Огнестойкость и применение | |
|---|---|
| Огнестойкость | Flame Retardant, LSOH |
| IEC 60332-3-24 | Cat C |
| IEC 60754-1/-2 | Halogen Free, Non Corrosive |
| IEC 61034-1/-2 | Low Smoke |
| NFPA 130 | Тоннели метро |
| CPR (EU) | Construction Products Regulation |
| Применение | DAS, тоннели, общественные места |
| Стандарты | GSM, UMTS, LTE, TETRA |
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 80 | 1,1 | — | 800 | 4,1 | — | 2000 | 7,1 | — |
| 100 | 1,3 | — | 900 | 4,3 | — | 2200 | 7,5 | — |
| 150 | 1,6 | — | 1000 | 4,6 | — | 2500 | 8,1 | — |
| 200 | 1,9 | — | 1200 | 5,2 | — | 2700 | 8,5 | — |
| 400 | 2,8 | — | 1500 | 5,9 | — | |||
| 600 | 3,5 | — | 1800 | 6,6 | — | |||
Затухание дано при температуре кабеля 20°C, допуск ±5%. Для излучающих кабелей более важной характеристикой являются потери связи (Coupling Loss) — разница уровней сигнала между кабелем и приёмной антенной на расстоянии 2 м. Типичное значение для RLF78-50JFNA — 65–75 dB в зависимости от частоты.
Для оконцевания RLF78-50JFNA применяются специализированные разъёмы для излучающих кабелей серии RLF78. Артикулы поставляются под заказ. Для согласования концов трассы применяются терминаторы (резистивные нагрузки).
| Артикул | Назначение |
|---|---|
| NM-RLF78-001 | N-Male, прямой, для излучающего 7/8" |
| NF-RLF78-001 | N-Female, прямой |
| 716M-RLF78-001 | 7-16 Male, прямой |
| TERM-RLF78-50 | Резистивный терминатор 50 Ом для дальнего конца |
Для заземления RLF78-50JFNA применяются стандартные комплекты GKSPEED для 7/8" кабелей. Заземление на трассе: на каждом конце и через каждые 50 м внутри тоннеля.
| Артикул | Назначение |
|---|---|
| GKSPEED20-78P | Комплект заземления Premium для 7/8" |
| GKSPEED20-78S | Комплект заземления Standard для 7/8" |
RADIAFLEX® — излучающие коаксиальные кабели для распределённых антенных систем (DAS) в тоннелях, метро, торговых центрах, аэропортах. Внешний проводник с прорезанной щелевой структурой функционирует как длинная антенна с равномерным излучением вдоль всей длины. Серия А — огнестойкое исполнение для общественных пространств.
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| RLKW12-50JFLA | 1/2" | LSOH-FR | Серия A, огнестойкий 1/2" с барьером |
| RLKW12-50JFNA | 1/2" | LSOH | Серия A, огнестойкий 1/2" |
| RLF78-50JFNA ◀ вы здесь | 7/8" | LSOH | Серия A, огнестойкий 7/8" |
| RLKW78-50JFLA | 7/8" | LSOH-FR | Серия A, огнестойкий 7/8" с барьером |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить RFS RLF78-50JFNA
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Поставляем RFS RLF78-50JFNA Radiaflex - излучающий кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
