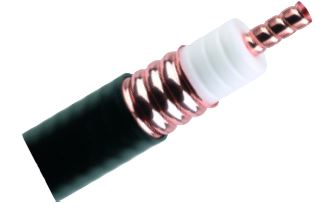

Премиальный 7/8" коаксиальный фидерный кабель RFS HELIFLEX с воздушным (Air) диэлектриком и спиральной поддерживающей лентой. Минимальное затухание в классе. Применяется в передающих линиях телевизионного и радиовещания, в УКВ-FM, ДМВ-передатчиках, на магистральных фидерных трассах с критичной нагрузкой. Гофрированный медный внешний проводник, медный внутренний проводник, поддерживающая спираль из вспененного полиэтилена. Импеданс 50 Ом, до 2,7 ГГц.
HCA78-50J — премиальный 7/8" фидерный кабель серии HELIFLEX® с воздушным диэлектриком. Главное отличие от CELLFLEX (LCF) — воздушная изоляция со спиральной поддерживающей лентой вместо вспененного полиэтилена. Это даёт минимальное в классе затухание и максимальную скорость распространения (92%). Применяется в передающих фидерных линиях телевизионного и радиовещания, в УКВ-FM, ДМВ-передатчиках, в антенных системах магистральной радиосвязи и на критичных вещательных объектах. Внешний проводник — гофрированная медь, внутренний — медный с поддерживающей спиралью. Импеданс 50 Ом ±1, скорость распространения 92%, максимальная рабочая частота 2,7 ГГц.
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Максимальная частота | 2,7 ГГц |
| Скорость распространения | 92% |
| Погонная ёмкость | 73 пФ/м |
| Погонная индуктивность | 0,18 мкГн/м |
| Сопротивление внутр. проводника DC | 1,1 Ом/км |
| Сопротивление внеш. проводника DC | 1,15 Ом/км |
| Возвратное затухание | 20 dB (VSWR 1,222) |
| Возвратное затухание Premium | 24 dB (VSWR 1,135), B-class |
| Конструкция | |
|---|---|
| Тип | Air-Dielectric, Corrugated, Helical |
| Внутр. проводник | Медная трубка |
| Диэлектрик | Воздух с PE-спиралью |
| Внеш. проводник | Гофрированная медь |
| Оболочка | Чёрный полиэтилен (PE) |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,28 кг/м |
| Радиус изгиба, многократный | 125 мм |
| Изгибающий момент | 10 Н·м |
| Растягивающее усилие | 1300 Н |
| Шаг крепления (реком./макс.) | 0,8 / 1 м |
| Темп. эксплуатации | −50 до +85 °C |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −50 до +85 °C |
| Темп. установки | −40 до +60 °C |
| Темп. хранения | −70 до +85 °C |
| Огнестойкость | Halogen Free, outdoor-rated |
| Применение | ТВ/радиовещание, магистральные |
| Опции | Premium VSWR, Phase Stabilized |
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,07 | — | 200 | 1,51 | — | 1250 | 3,69 | — |
| 1 | 0,10 | — | 300 | 1,87 | — | 1500 | 4,06 | — |
| 10 | 0,33 | — | 400 | 2,17 | — | 1800 | 4,46 | — |
| 30 | 0,57 | — | 500 | 2,44 | — | 2000 | 4,71 | — |
| 50 | 0,74 | — | 700 | 2,90 | — | 2200 | 4,95 | — |
| 100 | 1,06 | — | 900 | 3,07 | — | 2500 | 5,30 | — |
| 150 | 1,30 | — | 1000 | 3,28 | — | 2700 | 5,52 | — |
Затухание дано при температуре кабеля 20°C, допуск ±5%. Значения номинальной мощности зависят от условий эксплуатации — уточняйте у поставщика.
Для оконцевания HCA78-50J используются специализированные разъёмы серий HCA-78 в интерфейсах N, 7-16, EIA. Применяются переходники EIA-1.5/8" для подключения к флянцевым разъёмам передатчиков. Артикулы поставляются под заказ.
| Артикул | Назначение |
|---|---|
| NM-HCA78-001 | N-Male, прямой, под HELIFLEX 7/8" |
| NF-HCA78-001 | N-Female, прямой, под HELIFLEX 7/8" |
| 716M-HCA78-001 | 7-16 Male, прямой |
| 716F-HCA78-001 | 7-16 Female, прямой |
| 78EIA-HCA78-001 | EIA-7/8" фланец, переходник |
Для заземления внешнего проводника HCA78-50J используются комплекты GKSPEED20-78 для размера 7/8". Premium-вариант (P) рекомендован для ответственных вещательных объектов.
| Артикул | Назначение |
|---|---|
| GKSPEED20-78P | Комплект заземления Premium для 7/8" |
| GKSPEED20-78S | Комплект заземления Standard для 7/8" |
| CEAR-78 | Комплект заземления разъёма (Connector Grounding Kit) |
Кабели HELIFLEX® (HCA) — премиальная серия RFS с воздушным диэлектриком и спиральной поддерживающей лентой. Применяются в передающих линиях телевизионного и радиовещания, где требуется минимальное затухание и максимальная мощность. Доступны в типоразмерах 7/8" и 1.5/8".
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| HCA78-50J ◀ вы здесь | 7/8" | PE / Air-Dielectric | Базовый 7/8" HELIFLEX |
| HCA158-50J | 1.5/8" | PE / Air-Dielectric | Сверхмощный 1.5/8" HELIFLEX |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить RFS HCA78-50J
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Поставляем RFS HCA78-50J HELIFLEX Кабель радиочастотный коаксиальный под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
