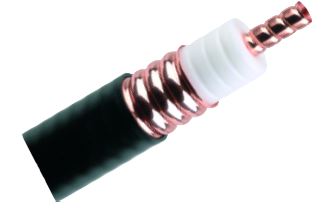

Коаксиальный кабель RFS HCA158-50J

Name: Коаксиальный кабель RFS HCA158-50J
Price: 4906.00000000 RUB
Availability: InStock
Rating: 5 (15 reviews)

Код: 39122

Узнать о доставке

Производитель:
RFS

Все товары бренда

Только оригинальные
товары бренда

RFS каталог кабеля

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru:443/catalog/item/koaksialnyy_kabel_rfs_hca158_50j/

Распечатать страницу

4 906 ₽

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

HCA158-50J — коаксиальный кабель HELIFLEX 1.5/8" с воздушным диэлектриком, оболочка PE

RFS · Серия HELIFLEX HCA

HCA158-50J — коаксиальный кабель HELIFLEX 1.5/8" с воздушным диэлектриком, оболочка PE

Сверхмощный 1.5/8" коаксиальный фидерный кабель RFS HELIFLEX с воздушным диэлектриком и спиральной поддерживающей лентой. Применяется в магистральных передающих линиях ТВ-вещания, мощных УКВ-FM и ДМВ-передатчиках, в антенных системах вещательных центров. Минимальное в линейке RFS затухание для своего размера. Гофрированный медный внешний проводник, медный внутренний, спираль из вспененного полиэтилена. Импеданс 50 Ом, до 1,2 ГГц. Заводские разъёмы EIA-1.5/8" / 1.5/8".

HELIFLEX 1.5/8" Воздушный диэлектрик Магистральный До 1,2 ГГц

1.5/8"

Размер

1,86 dB

@900МГц/100м

>200 кВт

Пиковая мощность

0,76 кг/м

Вес кабеля

250 мм

Радиус изгиба

Оболочка

О модели

HCA158-50J — самый мощный кабель серии HELIFLEX® в типоразмере 1.5/8". Воздушный диэлектрик со спиральной поддерживающей лентой обеспечивает рекордно низкое затухание (1,86 дБ/100м на 900 МГц) и максимальную мощность для передающих линий вещательного телевидения и радио. Применяется в магистральных фидерных трассах между передатчиком и антенной мощностью свыше 10 кВт, в антенных системах радиовещания, на крупных вещательных объектах. Внешний проводник — гофрированная медь, внутренний — медный с поддерживающей PE-спиралью. Импеданс 50 Ом ±1, скорость распространения 92%, максимальная рабочая частота 1,2 ГГц. Стандартное оконцевание — разъёмами EIA-1.5/8".

1.5/8" HELIFLEX — кабель для серьёзных задач: магистральные передающие трассы вещательного ТВ и FM-радио мощностью 10 кВт+, длинные линии (свыше 200 м) с критичным затуханием. Для типовых БС сотовой связи — используйте более мобильный 7/8" CELLFLEX или HCA78.

Ключевые преимущества

Минимальное затухание 1,86 дБ/100м на 900 МГц — рекорд линейки RFS. На 200 метровой трассе теряется в 1,5 раза меньше энергии, чем на LCFS114.

Высокая скорость Скорость распространения 92% — близкая к свободному пространству. Минимум фазовых потерь.

Сверхвысокая мощность Поддерживает многокиловаттные передатчики ТВ-вещания (свыше 10 кВт). Для критичной нагрузки магистральных линий.

Полное экранирование Гофрированный медный внешний проводник создаёт непрерывный RFI/EMI-экран.

EIA-фланцевые разъёмы Стандартное оконцевание EIA-1.5/8" обеспечивает прочное соединение и хорошие электрические параметры на больших мощностях.

Уличное исполнение PE Чёрная полиэтиленовая оболочка УФ-стойкая. Для прокладки на открытых вещательных площадках.

Что означают стандарты защиты

HELIFLEX®

Запатентованная технология RFS — коаксиальный кабель с воздушным диэлектриком и спиральной поддерживающей лентой.

Air-Dielectric

Изоляция представляет собой преимущественно воздух (>90% объёма) с полиэтиленовой спиралью. Скорость распространения 92%.

Оболочка J (PE)

Стандартная чёрная полиэтиленовая оболочка для уличной установки. УФ-стойкая, атмосферостойкая.

EIA-1.5/8"

Стандартное оконцевание фланцевыми разъёмами EIA для подключения к передатчикам и антеннам вещательного диапазона.

Технические характеристики

Электрические параметры
Импеданс	50 ± 1 Ом
Максимальная частота	1,2 ГГц
Скорость распространения	92%
Погонная ёмкость	73 пФ/м
Погонная индуктивность	0,18 мкГн/м
Сопротивление внутр. проводника DC	0,33 Ом/км
Сопротивление внеш. проводника DC	0,42 Ом/км
Возвратное затухание	20 dB (VSWR 1,222)
Возвратное затухание Premium	26 dB (VSWR 1,1), B-class

Конструкция
Тип	Air-Dielectric, Corrugated, Helical
Внутр. проводник	Медная трубка
Диэлектрик	Воздух с PE-спиралью
Внеш. проводник	Гофрированная медь
Оболочка	Чёрный полиэтилен (PE)
Цвет оболочки	чёрный

Механические параметры
Вес	0,76 кг/м
Радиус изгиба, многократный	250 мм
Изгибающий момент	30 Н·м
Растягивающее усилие	2200 Н
Шаг крепления (реком./макс.)	1 / 1,2 м
Темп. эксплуатации	−50 до +85 °C

Условия эксплуатации
Темп. эксплуатации	−50 до +85 °C
Темп. установки	−40 до +60 °C
Темп. хранения	−70 до +85 °C
Огнестойкость	Halogen Free, outdoor-rated
Применение	Магистральные ТВ/радиовещание
Опции	Premium VSWR, Phase Stabilized

Коэффициент затухания и номинальная мощность

МГц	дБ/100м	кВт	МГц	дБ/100м	кВт	МГц	дБ/100м	кВт
0,5	0,04	—	150	0,75	—	700	1,72	—
1	0,05	—	200	0,87	—	800	1,86	—
10	0,18	—	300	1,08	—	900	1,99	—
30	0,32	—	400	1,26	—	1000	2,11	—
50	0,42	—	500	1,42	—	1100	2,23	—
100	0,60	—	600	1,57	—	1200	2,35	—

Затухание дано при температуре кабеля 20°C, допуск ±5%. Значения номинальной мощности зависят от условий эксплуатации — уточняйте у поставщика.

Совместимые разъёмы

Для оконцевания HCA158-50J применяются специализированные разъёмы серии HCA158 и фланцы EIA-1.5/8" / EIA-7/8". Артикулы поставляются под заказ — уточняйте конкретное исполнение у менеджера.

Артикул	Назначение
158EIA-HCA158-009	EIA-1.5/8" фланец, переходник
78EIA-HCA158-001	EIA-7/8" фланец, переходник для 1.5/8" кабеля
716M-HCA158-001	7-16 Male, прямой
716F-HCA158-001	7-16 Female, прямой
NM-HCA158-001	N-Male, прямой
NF-HCA158-001	N-Female, прямой

Совместимое заземление

Для заземления внешнего проводника HCA158-50J используются комплекты GKSPEED20-114 (применяются для 1.1/4" и 1.5/8" кабелей) или специализированные комплекты для 1.5/8" под заказ.

Артикул	Назначение
GKSPEED20-114P	Комплект заземления Premium (применяется и для 1.5/8")

Все кабели HELIFLEX HCA в серии

Кабели HELIFLEX® (HCA) — премиальная серия RFS с воздушным диэлектриком и спиральной поддерживающей лентой. Применяются в передающих линиях телевизионного и радиовещания, где требуется минимальное затухание и максимальная мощность. Доступны в типоразмерах 7/8" и 1.5/8".

Артикул	Размер	Оболочка	Применение
HCA78-50J	7/8"	PE / Air-Dielectric	Базовый 7/8" HELIFLEX
HCA158-50J ◀ вы здесь	1.5/8"	PE / Air-Dielectric	Сверхмощный 1.5/8" HELIFLEX

Области применения

Передатчики ТВ-вещания

Антенно-фидерные тракты цифрового и аналогового телевизионного вещания (DVB-T2).

УКВ-радиовещание (FM)

Передающие линии станций FM-радиовещания 87,5–108 МГц.

ДМВ-передатчики

Антенно-фидерные тракты передатчиков диапазона 470–862 МГц.

Сборки антенных решёток

Кабельные сборки для синфазных антенных решёток вещательных передатчиков.

Магистральные фидерные линии

Длинные передающие линии (свыше 100 м) с минимальным затуханием.

Профессиональная радиосвязь

Военная, правительственная связь, объекты с критичной нагрузкой.

Монтаж и настройка

1Перед установкой проверьте кабель на отсутствие механических повреждений оболочки. HELIFLEX чувствителен к деформации — перегиб может нарушить геометрию воздушного диэлектрика.
2Размотку с барабана производите при температуре не ниже −40°C. Поддерживайте барабан в горизонтальном положении. Не допускайте резких изгибов меньше радиуса 250 мм.
3Закрепите кабель на трассе с помощью хомутов RFS RSB-158 (для 1.5/8") или аналогичных нержавеющих креплений. Шаг крепления: рекомендуемый 1 м, максимальный 1,2 м.
4Заземлите кабель с помощью комплектов GKSPEED20-114P в местах, рекомендованных проектом. На длинных трассах — через каждые 30–50 м.
5Подготовьте концы кабеля для оконцевания фланцевыми разъёмами EIA-1.5/8" (158EIA-HCA158-009) или переходниками EIA-7/8" (78EIA-HCA158-001) согласно проекту.
6Перед вводом в эксплуатацию выполните измерения VSWR и DTF. На передатчиках мощностью свыше 10 кВт — обязательная проверка возвратного затухания и контактных сопротивлений.

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Premium VSWR (B-class) Возвратное затухание ≥24 dB. Указывать при заказе.

Заводские кабельные сборки Готовые отрезки с разъёмами EIA или N для прямого подключения к передатчику.

Phase Stabilized Фазостабилизированные исполнения для синфазных сборок антенных решёток.

Маркировка длины Кабельные сборки с маркировкой длины через метр — для длинных передающих трасс.

Сертификация

RoHS (EU) CRoHS (China) REACH IEC 60754-1/-2 ISO 9001

Частые вопросы

Когда выбирать HCA158, а не HCA78?HCA78-50J — универсальный 7/8" премиум-кабель. HCA158-50J выбирают, когда: (1) длина трассы свыше 200 м; (2) мощность передатчика свыше 10 кВт; (3) нужно минимально возможное затухание (1,86 vs 3,07 дБ на 900 МГц); (4) объект — крупный вещательный передающий центр. Для большинства задач сотовой связи — HCA78 универсальнее и в 2,7 раза легче.

В чём отличие HCA158 от LCFS114?LCFS114-50JA — CELLFLEX 1.1/4" Lite с алюминиевым внешним проводником. HCA158-50J — HELIFLEX 1.5/8" с воздушным диэлектриком и медным внешним проводником. HCA158 даёт ещё меньше затухание (1,86 vs 2,57 дБ/100м), но дороже, тяжелее и требует EIA-фланцевых разъёмов. LCFS114 универсальнее для типовых задач.

Какие разъёмы можно ставить на HCA158?Стандартное оконцевание — фланцевые разъёмы EIA-1.5/8" (158EIA-HCA158-009) для подключения к передатчикам и фланцам антенн. Для перехода на типовые разъёмы есть переходники EIA-7/8" (78EIA-HCA158-001), а также N и 7-16 в варианте под HELIFLEX 1.5/8". Разъёмы CELLFLEX и обычных коаксиалов не подходят.

Какая максимальная допустимая мощность?Зависит от частоты, температуры окружающей среды и условий охлаждения. На 1 ГГц при 40°C среды — пиковая мощность свыше 200 кВт, средняя 5 кВт+. Точные значения для конкретного проекта — по datasheet'у производителя или запросом в RFS.

Можно ли использовать HCA158 в сотовой связи?Технически да, но экономически и логистически не оправдано. HCA158 — кабель для вещательных задач и магистральных трасс. Для БС сотовой связи универсальнее CELLFLEX (LCF78 или LCFS114), которые легче, проще монтируются и достаточно для требуемых параметров.

Минимальная партия и сроки?Кабель поставляется на барабанах. HCA158 — нишевый продукт, обычно поставка под заказ от производителя. Сроки 8–12 недель. Уточняйте у менеджера — на крупные вещательные проекты обычно есть позиции под заказ.

Гарантии и сервис

Гарантия

12 месяцев

Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.

Срок службы

20+ лет

При штатной эксплуатации в климатических условиях средней полосы.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить RFS HCA158-50J

Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Размер: 1-5 / 8
Внутренний проводник, мм (дюйм): 18,6 (0,73)
Материал внутреннего проводника: Гофрированная медная трубка
Диэлектрический, мм (дюйм): 39,8 (1,56)
Диэлектрический материал: Спиральная полиэтиленовая прокладка
Внешний проводник, мм (дюйм): 46,6 (1,83)
Материал внешнего проводника: Гофрированная медь
Обмотка, мм (дюйм): 50,4 (1,984)
Материал обмотки: Полиэтилен, полиэтилен
Пожарная производительность: Без галогенов
Температура установки, ° C (° F): От -40 до 60 (от -40 до 140)
Температура хранения, ° C (° F): От -70 до 85 (от -94 до 185)
Рабочая Температура, ° C (° F): От -50 до 85 (от -58 до 185)
Импеданс, Ω: 50 +/- 0,5
Максимальная частота,ГГц: 3
Скорость, %: 95
Емкость, пФ / м (пФ / фут): 70 (21,3)
Индуктивность, мкГн / м (мкГ / фут): 0,175 (0,053)
Пиковая мощность, кВт: 270
Пиковое напряжение RF, Вольт: 5200
Внутреннее сопротивление постоянного тока проводни 1,06 (0,33)
Сопротивление внешнего проводника постоянному току 0,39 (0,13)
Масса кабеля, номинальная, кг / м (фунт / фут): 1,3 (0,89)
Минимальный радиус изгиба, повторяющиеся изгибы, м 550 (22)
Предел прочности, N (фунт): 1500 (337)
Рекомендуемый / максимальный интервал между зажима 0,8 / 1,2 (2,75 / 4)

Промышленное оборудование Коаксиальный кабель RFS HCA158-50J от производителя RFS поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
