Премиальный магистральный фидерный коаксиальный кабель Draka RFA 1 5/8" с импедансом 50 Ом. Внутренний и внешний проводники — гофрированная медная трубка, диэлектрик — физически вспененный полиэтилен. Минимальное затухание в типоразмере, пиковая мощность 314 кВт, частота до 2,8 ГГц. Применяется на длинных фидерных трассах антенно-мачтовых сооружений, базовых станций сотовой связи и в передающих линиях ТВ-, радиовещания.

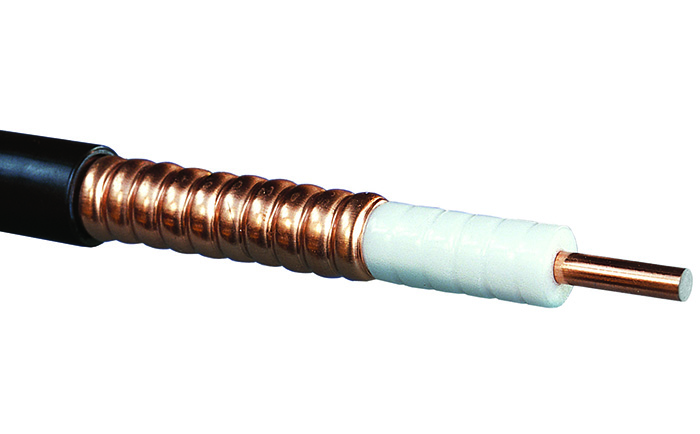

Draka RFA 1 5/8" -50 — флагманский типоразмер семейства RFA, рассчитанный на самые длинные фидерные трассы и максимальные мощности в типовых задачах радиосвязи и вещания. Конструкция: внутренний проводник — гофрированная медная трубка Ø 17,6 мм, диэлектрик — физически вспененный полиэтилен (FPE) Ø 42,0 мм, внешний проводник — гофрированная медная трубка Ø 46,3 мм, оболочка — светостабилизированный полиэтилен (PE) Ø 50,0 мм. Импеданс 50 ± 1 Ом, максимальная рабочая частота 2,8 ГГц, пиковая подводимая мощность 314 кВт. Семейство RFA соответствует международному стандарту фидерных кабелей с гофрированной медью и FPE-диэлектриком, технически совместимо по типоразмеру с аналогами RFS CELLFLEX LCF158-50 и Andrew HJ8-50B.
| Конструкция | |
|---|---|
| Внутренний проводник | Гофрированная медная трубка, Ø 17,6 мм |
| Диэлектрик | Физически вспененный полиэтилен (FPE), Ø 42,0 мм |
| Внешний проводник | Гофрированная медная трубка, Ø 46,3 мм |
| Оболочка | Светостабилизированный полиэтилен (PE), Ø 50,0 мм |
| Цвет оболочки | Чёрный |
| Электрические параметры | |
|---|---|
| Волновое сопротивление | 50 ± 1 Ом |
| Емкость погонная | 75 пФ/м |
| Критическая (макс. рабочая) частота | 2 800 МГц (2,8 ГГц) |
| Пиковое радиочастотное напряжение | 5,7 кВ |
| Пиковая подводимая мощность | 314 кВт |
| Сопротивление пост. току — внутр. проводник | 1,16 Ом/км |
| Сопротивление пост. току — внеш. проводник | 0,43 Ом/км |
| Механические параметры | |
|---|---|
| Масса | 1,16 кг/м |
| Максимальное тяговое усилие | 3 900 Н |
| Минимальный радиус изгиба (однократный) | 200 мм |
| Минимальный радиус изгиба (многократный) | 400 мм |
| Условия эксплуатации | |
|---|---|
| Рабочий температурный диапазон | −55 до +80°C |
| Прокладка | Наружная и внутренняя (стандартная PE-оболочка) |
| Длина в барабане | По запросу — типично 100–200 м |
RFA 1 5/8" располагается на верху линейки Draka RFA — самый крупный и самый низкозатухающий типоразмер серии. Ниже — сравнение с другими типоразмерами семейства, чтобы выбрать кабель под конкретную длину трассы и мощность передатчика.
| Параметр | RFA 1 5/8" ◀ | RFA 7/8" | RFA 1/2" | RFA 3/8" |
|---|---|---|---|---|
| Типоразмер | 1 5/8" | 7/8" | 1/2" | 3/8" |
| Внутр. проводник | BC — медь, гофр. | BC — медь, гофр. | CCA — алюм. + медь | CCA — алюм. + медь |
| Импеданс | 50 ± 1 Ом | 50 ± 1 Ом | 50 ± 1 Ом | 50 ± 1 Ом |
| Макс. частота | 2,8 ГГц | 5,1 ГГц | 9,8 ГГц | 10,2 ГГц |
| Пиковая мощность | 314 кВт | 92 кВт | 31,8 кВт | 16 кВт |
| Вес | 1,16 кг/м | 0,45 кг/м | 0,23 кг/м | 0,14 кг/м |
| Мин. радиус изгиба (1 раз) | 200 мм | 140 мм | 70 мм | 50 мм |
| Назначение | Магистральный фидер | Универсальный фидер | Подключение / Jumper | Короткие подключения |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
