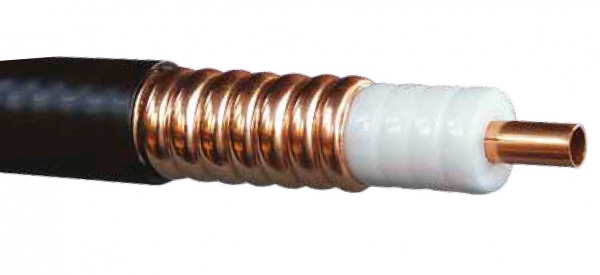

Коаксиальный кабель Draka RFA 7/8” BHF

Name: Коаксиальный кабель Draka RFA 7/8” BHF
Brand: Draka NK
SKU: 42140
Price: 1285.10 RUB
Availability: InStock

Код: 42140

Производитель:
Draka NK

Все товары бренда

Только оригинальные
товары бренда

1 285 ₽

Добавить в корзину

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

DRAKA · Серия RFA 7/8" BHF

Коаксиальный кабель Draka RFA 7/8" BHF — огнестойкий магистральный фидер 50 Ом для прокладки в зданиях

Огнестойкий вариант базового RFA 7/8" с пожаробезопасной оболочкой BHF (Burning Hazard Free) — для прокладки коаксиальных трасс внутри зданий с повышенными требованиями к пожарной безопасности. Сохраняет все электрические и механические параметры стандартного 7/8": импеданс 50 Ом, частота до 5,1 ГГц, пиковая мощность 92 кВт. Внутренний проводник — медь, внешний — гофрированная медная трубка, диэлектрик FPE.

Огнестойкий кабель · 50 Ом Оболочка BHF BC медь · FPE До 5,1 ГГц · 92 кВт

7/8"

Типоразмер

50 ± 1

Импеданс, Ом

5,1 ГГц

Макс. частота

92 кВт

Пиковая мощность

0,45

Вес, кг/м

BHF

Огнестойкость

О модели

Draka RFA 7/8" BHF — огнестойкое исполнение универсального фидерного кабеля 7/8" для прокладки внутри зданий и сооружений с повышенными требованиями к пожарной безопасности: дата-центры, ТЦ, общественные здания, метрополитен, технические помещения с присутствием людей. Аббревиатура BHF — Burning Hazard Free — означает специальную оболочку с пониженным дымообразованием, без галогенов (LSZH-аналог), не распространяющую горение по пучку проводов. Конструкция: внутренний проводник — медная трубка (BC) Ø 9,4 мм, диэлектрик — физически вспененный полиэтилен (FPE) Ø 22,5 мм, внешний проводник — гофрированная медная трубка Ø 25,4 мм, оболочка BHF Ø 28 мм. Электрические параметры идентичны стандартному RFA 7/8": 50 ± 1 Ом, до 5,1 ГГц, пиковая мощность 92 кВт.

BHF-исполнение нужно, когда стандартная PE-оболочка не проходит по нормам — пожарные требования к кабелям внутри зданий, особенно с массовым пребыванием людей. По электрике — полная замена стандартного 7/8" RFA. По цене дороже, но без альтернативы там, где это требуется проектом.

Ключевые преимущества

Оболочка BHF — пожаробезопасная Burning Hazard Free — пониженное дымообразование, не распространяет горение, без галогенов. Подходит для зданий с пожарными требованиями.

Все параметры стандартного 7/8" Электрические и механические характеристики идентичны базовому RFA 7/8": 50 Ом, 5,1 ГГц, 92 кВт — полная замена в проекте.

Медный внутренний проводник BC — чистая медная трубка вместо CCA. Меньше затухание, выше стабильность на ВЧ — типичный выбор для магистральных линий.

Пиковая мощность 92 кВт Запас по мощности для всех типовых задач БС, передатчиков, антенных систем сотовой связи и радиовещания.

Прокладка внутри зданий Дата-центры, ТЦ, общественные здания, метрополитен, технические помещения — везде, где не проходит обычный PE.

До 5,1 ГГц Поддержка всех актуальных диапазонов сотовой связи (LTE, 5G NR FR1, sub-6) и ТВ-вещания.

Диапазон −55…+80°C Стабильные параметры в широком температурном диапазоне — от технических подвалов до неотапливаемых чердаков.

Гарантия и сертификация 12 месяцев официальной гарантии. Сертификаты пожарной безопасности — по запросу для проектной документации.

Что означают стандарты защиты

50 Ом

Стандартный импеданс радиочастотных трасс — согласован с большинством антенн и передатчиков радиосвязи и ТВ-вещания.

FPE

Физически вспененный полиэтилен — диэлектрик с низкими диэлектрическими потерями и высокой скоростью распространения сигнала.

Светостабилизированный полиэтилен оболочки — устойчив к УФ, влаге и низким температурам, пригоден для наружной прокладки.

BC / CCA

BC — чистая медь (bare copper); CCA — алюминий, плакированный медью (медь снаружи, алюминий внутри). BC даёт меньшее затухание и используется в премиальных линиях; CCA дешевле и легче — экономичный вариант для типовых задач.

BHF

Burning Hazard Free — пожаробезопасная оболочка с пониженным дымообразованием, без галогенов, не распространяет горение. Категории огнестойкости подтверждаются заводскими сертификатами в зависимости от поставки.

Технические характеристики

Конструкция
Внутренний проводник	BC — медная трубка, Ø 9,4 мм
Диэлектрик	FPE — физически вспененный полиэтилен, Ø 22,5 мм
Внешний проводник	Гофрированная медная трубка, Ø 25,4 мм
Плотность основного экрана	100%
Оболочка	BHF — огнестойкое пожаробезопасное исполнение, Ø 28 мм
Цвет оболочки	Чёрный (стандарт), другие цвета — по запросу

Электрические параметры
Волновое сопротивление	50 ± 1 Ом
Емкость погонная	74,2 пФ/м
Скорость распространения	90 %
Максимальная рабочая частота	5,1 ГГц
Пиковая подводимая мощность	92 кВт
Пиковое радиочастотное напряжение	3,3 кВ
Сопротивление пост. току — внутр. проводник	1,28 Ом/км
Сопротивление пост. току — внеш. проводник	1,15 Ом/км

Механические параметры
Масса	0,45 кг/м
Максимальное тяговое усилие	2 500 Н
Минимальный радиус изгиба (однократный)	140 мм
Минимальный радиус изгиба (многократный)	240 мм
Стойкость к сдавливанию	1,6 кг/мм
Изгибающий момент	15,0 Н·м
Рекомендуемое расстояние между зажимами	1,0 м

Огнестойкость / пожарная безопасность
Тип оболочки	BHF (Burning Hazard Free)
Распространение горения	Не распространяет
Содержание галогенов	Не содержит (LSZH-аналог)
Дымообразование	Пониженное
Документы	Заводской сертификат соответствия — по запросу

Условия эксплуатации
Рабочий температурный диапазон	−55 до +80°C
Прокладка	Внутри зданий с пожарными требованиями
Длина в барабане	По запросу — типично 200–300 м

Сравнение с похожими моделями

RFA 7/8" BHF — огнестойкое исполнение стандартного RFA 7/8". По электрике — полностью идентичны, разница только в оболочке. Ниже сравнение с базовой моделью и соседними по типоразмеру.

Параметр	RFA 7/8" BHF ◀	RFA 7/8" (PE)	RFE 7/8"	RFA 1 5/8"
Типоразмер	7/8"	7/8"	7/8"	1 5/8"
Оболочка	BHF — огнестойкая	PE — стандартная	PE	PE
Внутр. проводник	BC — медь	BC — медь	BC	BC
Импеданс	50 ± 1 Ом	50 ± 1 Ом	50 ± 1 Ом	50 ± 1 Ом
Макс. частота	5,1 ГГц	5,1 ГГц	~5 ГГц	2,8 ГГц
Пиковая мощность	92 кВт	92 кВт	~92 кВт	314 кВт
Прокладка	Внутри зданий	Наружная	Наружная	Магистраль
Назначение	ТЦ, ЦОД, метро	БС, мачты, АМС	Усиленная PE	Длинные магистрали
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Когда выбрать BHF • RFA 7/8" BHF — обязателен там, где проект требует огнестойкого кабеля внутри здания: ЦОДы, ТЦ, метрополитен, общественные здания.
• RFA 7/8" (PE) — для всей наружной и типовой прокладки на АМС, башнях, открытых площадках.
• При выборе между BHF и стандартным — ориентируйтесь на нормы проекта и заключение проектировщика. По электрике они взаимозаменяемы.

Области применения

Дата-центры (ЦОД)

Магистральные коаксиальные трассы в технических помещениях с пожарными требованиями.

Торговые и общественные центры

Подключения мобильной связи и систем безопасности в зданиях с большим скоплением людей.

Метрополитен и тоннели

Трассы транспортной радиосвязи в подземных сооружениях, где обычный PE не разрешён.

Аэропорты, вокзалы

Радиосвязь и системы безопасности транспортных хабов с повышенными нормами.

Офисные центры

Системы корпоративной связи, in-building DAS в крупных зданиях.

Технические подвалы и стояки

Прокладка коаксиальных трасс между этажами и техническими помещениями зданий.

Монтаж и настройка

1Уточните пожарные требования проекта — класс пожарной опасности кабеля, тип кабельных конструкций (лотки, короба, гофры), наличие огнезащитных проходок.
2Получите заводской сертификат на конкретную партию BHF — при сдаче объекта пожарным надзором этот документ потребуется в составе исполнительной документации.
3При прокладке соблюдайте минимальный радиус изгиба 140 мм (однократно), 240 мм (повторно). В местах ввода в шкаф используйте плавные опорные дуги.
4Закрепляйте кабель в кабельных лотках с шагом не более 1 м. На вертикальных стояках в зданиях — через 30–50 см, особенно у проходок межэтажных перекрытий.
5В местах прохода через противопожарные стены и перекрытия установите сертифицированные огнезащитные проходки совместимого типа.
6После монтажа выполните измерение КСВ и обратных потерь, оформите протокол испытаний для исполнительной документации.

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Цвет оболочки Стандарт — чёрный. По запросу возможны другие цвета BHF-оболочки (красный, зелёный, серый) для маркировки трасс.

Длина барабана Стандартная партия — 200–300 м на барабане. Возможны другие длины по согласованию — влияет на срок поставки.

Расширенная сертификация По запросу — полный пакет сертификатов на огнестойкость по российским и европейским нормам (например, IEC 60332, EN 50575).

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Что такое BHF и чем отличается от LSZH/FRNC?BHF (Burning Hazard Free) — обозначение Draka для пожаробезопасной оболочки с пониженным дымообразованием, без галогенов, не распространяющей горение. По функциональности соответствует LSZH-кабелям (Low Smoke Zero Halogen) и FRNC (Flame Retardant Non-Corrosive). Все три обозначения покрывают одни и те же категории пожарных требований — разница только в маркировке производителей. Для проектной документации запрашивайте заводской сертификат с подтверждением соответствия конкретным нормам (IEC 60332, EN 50575 и пр.).

Электрические параметры BHF действительно идентичны обычному RFA 7/8"?Да, конструкция радиочастотной части (внутренний проводник, диэлектрик, внешний проводник) полностью идентична. BHF меняет только материал внешней оболочки — на параметры распространения радиочастотного сигнала это не влияет. Импеданс, затухание, мощность, частотный диапазон — те же, что у стандартного RFA 7/8" -50.

Когда обязательно использовать BHF, а когда можно обычный PE?Решает проектировщик на основе пожарных норм объекта. BHF обязателен внутри зданий с массовым пребыванием людей (ТЦ, аэропорты, метро), в дата-центрах с повышенными нормами надёжности и в технических помещениях с большим количеством кабельных трасс. Стандартный PE подходит для всей наружной прокладки на АМС, башнях, антенных площадках открытого воздуха.

BHF дороже стандартного RFA 7/8"?Да, типичная разница в цене составляет 30–60% за метр. Связано с особой рецептурой компаунда оболочки и более сложным контролем качества при производстве. Точная цена — по запросу: зависит от объёма партии, длин барабанов и текущей ситуации с производственным графиком.

Какая официальная гарантия на кабель Draka?Гарантия производителя — 12 месяцев со дня поставки. Кабель поставляется с сертификатами соответствия и протоколами заводских испытаний. По запросу — полный пакет документов для тендеров и проектной документации.

Какая минимальная партия и сроки поставки?Кабель поставляется на барабанах. Базовая длина барабана зависит от типоразмера: для 1/2" обычно 500 м, для 7/8" — 200–300 м, для 1 5/8" — 100–150 м. Точная длина и срок — по запросу. Часть позиций может быть на складе в Москве, остальное — под заказ от производителя (срок 6–12 недель).

Можно ли использовать кабель Draka с разъёмами других производителей?Да. Кабель Draka соответствует международным стандартам типоразмеров (1/4", 3/8", 1/2", 7/8", 1 5/8"), поэтому совместим с разъёмами RFS, Andrew/CommScope, Spinner, Huber+Suhner и других производителей под аналогичные размеры. Главное — точно подобрать разъём под конкретный типоразмер и конструкцию (под медь / CCA / гофрированную трубку).

Гарантии и сервис

Гарантия

3 года от производителя

При соблюдении условий эксплуатации.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить DRAKA RFA 7/8" BHF

Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Импеданс, Ом: 50±1
Погонная емкость, пФ/м: 74,2
Диаметр центрального проводника, мм: 9,4
Материал проводника: BC - медная трубка
Диаметр диэлектрика, мм: 22,5
Материал диэлектрика: FPE - физически вспененный полиэтилен
Внешний диаметр оболочки (цвет-черный), мм: 28
Материал оболочки: PE - светостабилизированный полиэтилен
Основной экран: гофрированная медь(трубка), мм: 25,4
Плотность основного экрана, %: 100
Диапазон рабочих температур, ° C: -55 до +80
Максимальная рабочая частота, ГГц: 5.1
Предельная подводимая мощность, кВт: 92
Скорость, %: 90
Номинальная погонная емкость, пФ/м: 74,2
Сопротивление центрального проводника по постоянно 1,28
Сопротивление оплетки по постоянному току, Ом/км: 1,15
Пиковое. р/ч напряжение, кВ: 3,3
Минимальный радиус изгиба (однократно), мм: 140
Минимальный радиус изгиба, многократным изгибам, м 240
Вес, кг/м: 0.45
Стойкость к сдавливанию, кг/мм: 1.6
Изгибающий момент, Нм: 15,0
Рекомендуемое расстояние между зажимом, м: 1,0
Максимальное тяговое усилие, Н: 2500

Поставляем Коаксиальный кабель Draka RFA 7/8” BHF под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
