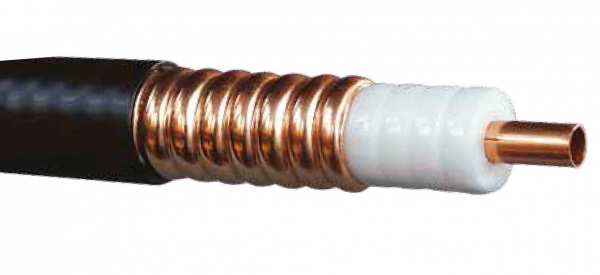

Коаксиальный кабель Draka RFE 7/8” -50

Name: Коаксиальный кабель Draka RFE 7/8” -50
Brand: Draka NK
SKU: 10830
Price: 1570.00 RUB
Availability: InStock

Код: 10830

Производитель:
Draka NK

Все товары бренда

Только оригинальные
товары бренда

1 570 ₽

с НДС

Добавить в корзину

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

DRAKA · Серия RFE 7/8"

Коаксиальный кабель Draka RFE 7/8" -50 — усиленный фидер 50 Ом с улучшенными характеристиками

Радиочастотный коаксиальный кабель Draka RFE 7/8" с импедансом 50 Ом — усиленный вариант стандартного фидера 7/8". Серия RFE (Enhanced) рассчитана на более жёсткие условия эксплуатации: улучшенная оболочка, повышенная механическая прочность, расширенная стойкость к УФ и температурным циклам. По электрике сопоставим с RFA 7/8": импеданс 50 Ом, медный проводник, FPE-диэлектрик, гофрированная медная оплётка. Применяется на критичных АМС, в северных регионах, на объектах с высокими механическими нагрузками.

Усиленный коаксиал · 50 Ом Серия RFE — Enhanced BC медь · FPE До 5 ГГц

7/8"

Типоразмер

50 ± 1

Импеданс, Ом

~5 ГГц

Макс. частота

Enhanced

Класс серии

0,50

Вес, кг/м (ор.)

−55...+80

°C диапазон

О модели

Draka RFE 7/8" -50 — усиленный (Enhanced) вариант коаксиального фидера 7/8". Серия RFE отличается от базовой RFA усиленной оболочкой, повышенной механической прочностью и расширенной стойкостью к воздействию УФ-излучения и температурным циклам. Применяется на критичных объектах, где стандартный кабель эксплуатируется на пределе возможностей: длинные открытые трассы в условиях высокой солнечной активности, северные регионы с экстремальными морозами и большими температурными перепадами, объекты с повышенным риском механических повреждений. Конструкция: внутренний проводник — медная трубка, диэлектрик — физически вспененный полиэтилен (FPE), внешний проводник — гофрированная медная трубка, оболочка — усиленный светостабилизированный полиэтилен повышенной прочности. Электрические параметры близки к стандартному RFA 7/8".

RFE выбирают, когда стандартный 7/8" RFA уже работает на пределе: длинные открытые трассы под солнцем, экстремальные климатические условия, объекты с высокими требованиями к надёжности и сроку службы. По цене дороже RFA, но это окупается там, где стоимость замены или простоя выше стоимости самого кабеля.

Ключевые преимущества

Усиленная оболочка Повышенная стойкость к УФ, морозам, температурным циклам — в сравнении со стандартным PE стандартного RFA.

Повышенная механическая прочность Выше сопротивление сдавливанию, истиранию, ударным нагрузкам — для объектов с риском механических повреждений.

Полная электрическая замена RFA 7/8" Импеданс 50 Ом, FPE-диэлектрик, медный проводник — те же электрические параметры, что у базового RFA 7/8".

Высокая подводимая мощность Запас по мощности на уровне стандартного 7/8" RFA — для всех типовых задач БС, антенн, передатчиков.

Эксплуатация в жёстком климате Подходит для крайнего Севера, прибрежной зоны с солёным воздухом, объектов с большими перепадами температур.

До ~5 ГГц Все актуальные диапазоны сотовой связи и ТВ-вещания, включая LTE, 5G NR FR1.

Расширенный срок службы Конструкция Enhanced серии рассчитана на повышенный ресурс при тяжёлых условиях эксплуатации.

Гарантия и сертификация 12 месяцев официальной гарантии. Расширенный пакет документов — по запросу для проектной документации.

Что означают стандарты защиты

50 Ом

Стандартный импеданс радиочастотных трасс — согласован с большинством антенн и передатчиков радиосвязи и ТВ-вещания.

FPE

Физически вспененный полиэтилен — диэлектрик с низкими диэлектрическими потерями и высокой скоростью распространения сигнала.

Светостабилизированный полиэтилен оболочки — устойчив к УФ, влаге и низким температурам, пригоден для наружной прокладки.

BC / CCA

BC — чистая медь (bare copper); CCA — алюминий, плакированный медью (медь снаружи, алюминий внутри). BC даёт меньшее затухание и используется в премиальных линиях; CCA дешевле и легче — экономичный вариант для типовых задач.

Технические характеристики

Конструкция
Внутренний проводник	BC — медная трубка
Диэлектрик	FPE — физически вспененный полиэтилен
Внешний проводник	Гофрированная медная трубка
Плотность основного экрана	100%
Оболочка	Усиленный PE — светостабилизированный полиэтилен повышенной прочности
Цвет оболочки	Чёрный

Электрические параметры (ориентировочные)
Волновое сопротивление	50 ± 1 Ом
Максимальная рабочая частота	~5 ГГц
Скорость распространения	~90 %
Пиковая подводимая мощность	Сопоставима с RFA 7/8"

Механические параметры (ориентировочные)
Масса	~0,50 кг/м (несколько выше стандартного RFA за счёт усиленной оболочки)
Минимальный радиус изгиба (однократный)	~140 мм
Минимальный радиус изгиба (многократный)	~240 мм
Стойкость к УФ и истиранию	Повышенная относительно стандартного RFA

Условия эксплуатации
Рабочий температурный диапазон	−55 до +80°C
Прокладка	Наружная — в том числе в жёстких климатических условиях
Длина в барабане	По запросу

Сравнение с похожими моделями

RFE 7/8" — усиленная версия стандартного 7/8" RFA. Ниже сравнение с базовой моделью и огнестойкой BHF-версией, чтобы выбрать кабель под конкретные условия объекта.

Параметр	RFE 7/8" ◀	RFA 7/8" (PE)	RFA 7/8" BHF	RFA 1 5/8"
Типоразмер	7/8"	7/8"	7/8"	1 5/8"
Серия	RFE — усиленный	RFA — стандарт	RFA BHF	RFA
Оболочка	Усиленный PE	PE стандартный	BHF огнестойкий	PE стандартный
Внутр. проводник	BC — медь	BC — медь	BC — медь	BC — медь, гофр.
Импеданс	50 ± 1 Ом	50 ± 1 Ом	50 ± 1 Ом	50 ± 1 Ом
Срок службы	Расширенный	Стандартный	Стандартный	Стандартный
Назначение	Жёсткий климат	Универсал БС	Здания	Магистраль 100+ м
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Когда выбрать RFE • RFE 7/8" — для объектов в жёстком климате (Север, прибрежные зоны, экстремальные температуры) и с риском механических повреждений.
• RFA 7/8" (PE) — для типовых задач БС и наружной прокладки в обычном климате.
• RFA 7/8" BHF — для прокладки внутри зданий с пожарными требованиями.
• RFA 1 5/8" — когда нужна не повышенная стойкость, а меньшее затухание на длинной трассе.

Области применения

Крайний Север и Арктическая зона

Объекты связи в условиях экстремальных морозов и больших температурных перепадов.

Прибрежная зона

Объекты на берегу моря с солёным воздухом и повышенной коррозионной нагрузкой.

Высокогорные АМС

Усиленная стойкость к УФ-излучению на высоте и температурным циклам.

Промышленные объекты

Связь на предприятиях с механической нагрузкой, химической средой, вибрациями.

Объекты с повышенными требованиями

Военные, правительственные, оборонно-промышленные объекты — расширенный ресурс.

Магистральные трассы повышенной надёжности

Длинные линии в любых условиях, где недопустима частая замена кабеля.

Монтаж и настройка

1Уточните технические требования объекта — если RFE выбран из-за климата, дополнительно проверьте требования к проходкам, заземлению, ветровым нагрузкам.
2Заранее рассчитайте количество кабеля с запасом 5–10% — на технологические изгибы и оконцевания. Учитывайте, что вес RFE несколько выше стандартного 7/8".
3При прокладке соблюдайте минимальный радиус изгиба ~140 мм (однократно) и 240 мм (повторно). На башнях используйте опорные накладки с шагом не более 1 м.
4Закрепите кабель в кабельных конструкциях так, чтобы исключить продольные перемещения от температурных деформаций.
5Подготовьте конец кабеля для разъёма N-male, 7-16 DIN или EIA 7/8" с использованием инструмента под медную трубку 7/8". Разъёмы тех же серий, что и для RFA 7/8".
6Заземлите внешний проводник с обоих концов через комплект заземления 7/8". На длинных трассах в северных условиях — промежуточные точки через 30–50 м, с учётом температурных деформаций.
7После монтажа замерьте КСВ и обратные потери, оформите протокол испытаний для исполнительной документации.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Чем именно отличается RFE от RFA 7/8"?Основные отличия — усиленная оболочка с повышенной стойкостью к УФ, морозам и температурным циклам, а также увеличенная механическая прочность (сопротивление истиранию, сдавливанию, ударам). По электрическим параметрам — импедансу, затуханию, мощности — RFE и RFA 7/8" близки. RFE дороже базовой версии, но даёт большее время безремонтной эксплуатации в жёстких условиях. Точные характеристики уточняйте в заводском datasheet под конкретную партию.

Стоит ли переплачивать за RFE, если объект в средней полосе?В средней полосе типичные климатические нагрузки не требуют усиленного исполнения — стандартный RFA 7/8" проработает заявленный срок. RFE окупается там, где условия выходят за стандартные: Север (−40 и ниже), прибрежная зона с солёным воздухом, высокогорье, объекты с механической нагрузкой. Для типовой городской БС в Москве, Питере и подобных регионах достаточно RFA 7/8".

Подходит ли RFE для прокладки внутри зданий?RFE рассчитан в первую очередь на наружную эксплуатацию в тяжёлых условиях. Для прокладки внутри зданий с пожарными требованиями нужно использовать RFA 7/8" BHF — огнестойкая оболочка обязательна для ТЦ, метро, дата-центров и т. п. RFE и BHF — это разные классы исполнения под разные задачи.

Какая официальная гарантия на кабель Draka?Гарантия производителя — 12 месяцев со дня поставки. Кабель поставляется с сертификатами соответствия и протоколами заводских испытаний. По запросу — полный пакет документов для тендеров и проектной документации.

Какая минимальная партия и сроки поставки?Кабель поставляется на барабанах. Базовая длина барабана зависит от типоразмера: для 1/2" обычно 500 м, для 7/8" — 200–300 м, для 1 5/8" — 100–150 м. Точная длина и срок — по запросу. Часть позиций может быть на складе в Москве, остальное — под заказ от производителя (срок 6–12 недель).

Можно ли использовать кабель Draka с разъёмами других производителей?Да. Кабель Draka соответствует международным стандартам типоразмеров (1/4", 3/8", 1/2", 7/8", 1 5/8"), поэтому совместим с разъёмами RFS, Andrew/CommScope, Spinner, Huber+Suhner и других производителей под аналогичные размеры. Главное — точно подобрать разъём под конкретный типоразмер и конструкцию (под медь / CCA / гофрированную трубку).

Гарантии и сервис

Гарантия

3 года от производителя

При соблюдении условий эксплуатации.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить DRAKA RFE 7/8" -50

Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Поставляем Коаксиальный кабель Draka RFE 7/8” -50 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
