Коаксиальный кабель Andrew (Amphenol) HELIAX® с гофрированным внешним проводником и низкими потерями. Применяется в антенно-фидерных трактах сотовой связи, вещания и широкополосной связи.

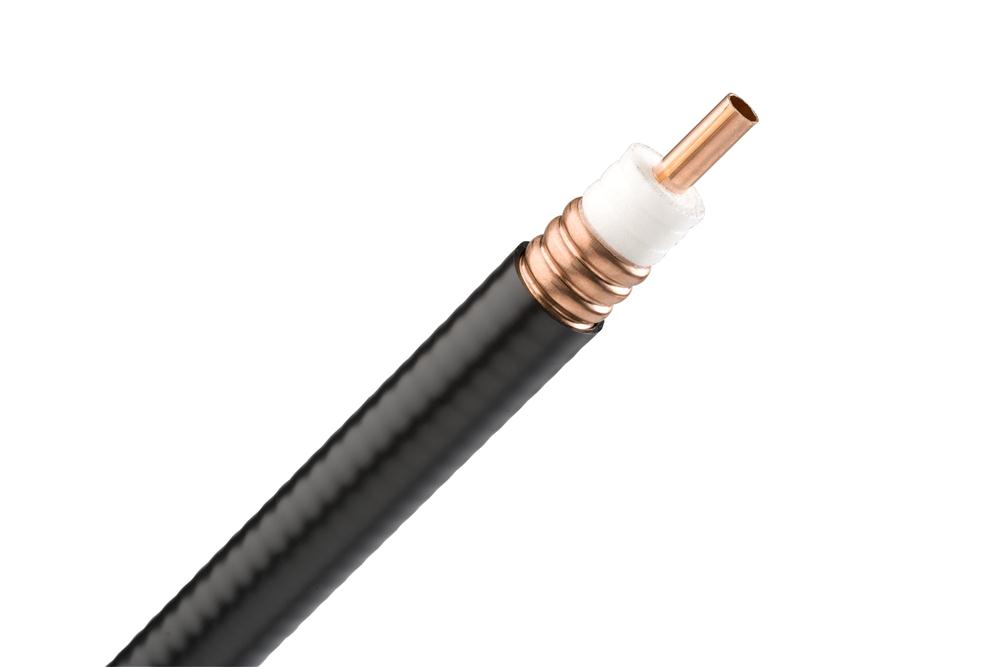

Артикул LDF5-50A — коаксиальный кабель Andrew HELIAX®. Конструкция с гофрированным медным внешним проводником и медным внутренним обеспечивает минимальные потери при долгой эксплуатации в наружных условиях.
| Классификация и применение | |
|---|---|
| Артикул | LDF5-50A |
| Тип изделия | Coaxial wireless cable |
| Бренд / серия | HELIAX® |
| Серия кабеля | LDF5-50A |
| Семейство кабеля | LDF5-50A |
| Номинальный размер | 7/8 in |
| Цвет оболочки | Black |
| Материал оболочки | PE |
| Материал диэлектрика | Foam PE |
| Материал наружного проводника | Corrugated copper |
| Материал внутреннего проводника | Copper-clad aluminum |
| Конструкция и эксплуатация | |
|---|---|
| Минимальный радиус изгиба | 10 in | 254 mm (multiple), 5 in | 127 mm (single) |
| Скорость распространения | 89 % |
| Рабочая температура | -55 °C to +85 °C |
| Волновое сопротивление | 50 ohm ±1 ohm |
| Рабочий диапазон частот | 1 – 5000 MHz |
| Максимальная частота | 5 GHz |
| Затухание @ 88 МГц | 0.371 dB/100ft | 1.216 dB/100m |
| Затухание @ 450 МГц | 0.875 dB/100ft | 2.872 dB/100m |
| Затухание @ 900 МГц | 1.265 dB/100ft | 4.151 dB/100m |
| Затухание @ 1800 МГц | 1.825 dB/100ft | 5.987 dB/100m |
| Затухание @ 2400 МГц | 2.14 dB/100ft | 7.025 dB/100m |
| Средняя мощность @ 88 МГц | 6.65 kW |
| Средняя мощность @ 900 МГц | 1.95 kW |
| Средняя мощность @ 2400 МГц | 1.15 kW |
| Пиковая мощность | 70 kW |
| КСВН | 1.13 (806-960 MHz, RL 24.3 dB), 1.13 (1700-2000 MHz) |
| Соответствие | CHINA-ROHS, ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS |
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew LDF5-50A
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем Коаксиальный кабель Andrew LDF5-50A под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
