Коаксиальный кабель Andrew (Amphenol) HELIAX® с гофрированным внешним проводником и низкими потерями. Применяется в антенно-фидерных трактах сотовой связи, вещания и широкополосной связи.

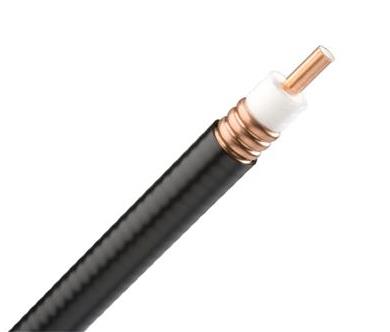

Артикул FSJ4RK-50B — коаксиальный кабель Andrew HELIAX®. Конструкция с гофрированным медным внешним проводником и медным внутренним обеспечивает минимальные потери при долгой эксплуатации в наружных условиях.
| Классификация и применение | |
|---|---|
| Артикул | FSJ4RK-50B |
| Тип изделия | Coaxial wireless cable |
| Бренд / серия | HELIAX® | SureFlex® |
| Серия кабеля | FSJ4-50B |
| Семейство кабеля | FSJ4-50B |
| Номинальный размер | 1/2 in |
| Цвет оболочки | Black |
| Материал оболочки | Non-halogenated, fire retardant polyolefin |
| Материал диэлектрика | Foam PE |
| Материал наружного проводника | Corrugated copper |
| Материал внутреннего проводника | Copper-clad aluminum wire |
| Конструкция и эксплуатация | |
|---|---|
| Диаметр по диэлектрику | 8.89 mm | 0.35 in |
| Диаметр по оболочке | 13.462 mm | 0.53 in |
| Диаметр внутреннего проводника | 3.556 mm | 0.14 in |
| Диаметр наружного проводника | 12.192 mm | 0.48 in |
| Минимальный радиус изгиба | 31.75 mm (multiple) |
| Скорость распространения | 81 % |
| Погонная ёмкость | 82.7 pF/m |
| Погонная индуктивность | 0.207 µH/m |
| Рабочая температура | -55 °C to +85 °C |
| Волновое сопротивление | 50 ohm ±1 ohm |
| Рабочий диапазон частот | 1 – 10200 MHz |
| Максимальная частота | 10.2 GHz |
| Затухание @ 88 МГц | 0.971 dB/100ft | 3.187 dB/100m |
| Затухание @ 450 МГц | 2.314 dB/100ft | 7.592 dB/100m |
| Затухание @ 900 МГц | 3.45 dB/100ft | 11.32 dB/100m |
| Затухание @ 1800 МГц | 5.05 dB/100ft | 16.57 dB/100m |
| Затухание @ 2400 МГц | 5.96 dB/100ft | 19.60 dB/100m |
| Средняя мощность @ 88 МГц | 3.32 kW |
| Средняя мощность @ 900 МГц | 0.93 kW |
| Средняя мощность @ 2400 МГц | 0.54 kW |
| Пиковая мощность | 22.5 kW |
| КСВН | 1.201 (680-960 MHz, RL 20.8 dB), 1.201 (1700-2200 MHz), 1.201 (2300-2700 MHz) |
| Соответствие | CHINA-ROHS, ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS, CPR B2ca-s1a-d1-a1 |
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew FSJ4RK-50B
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Поставляем Коаксиальный кабель Andrew FSJ4RK-50B (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
